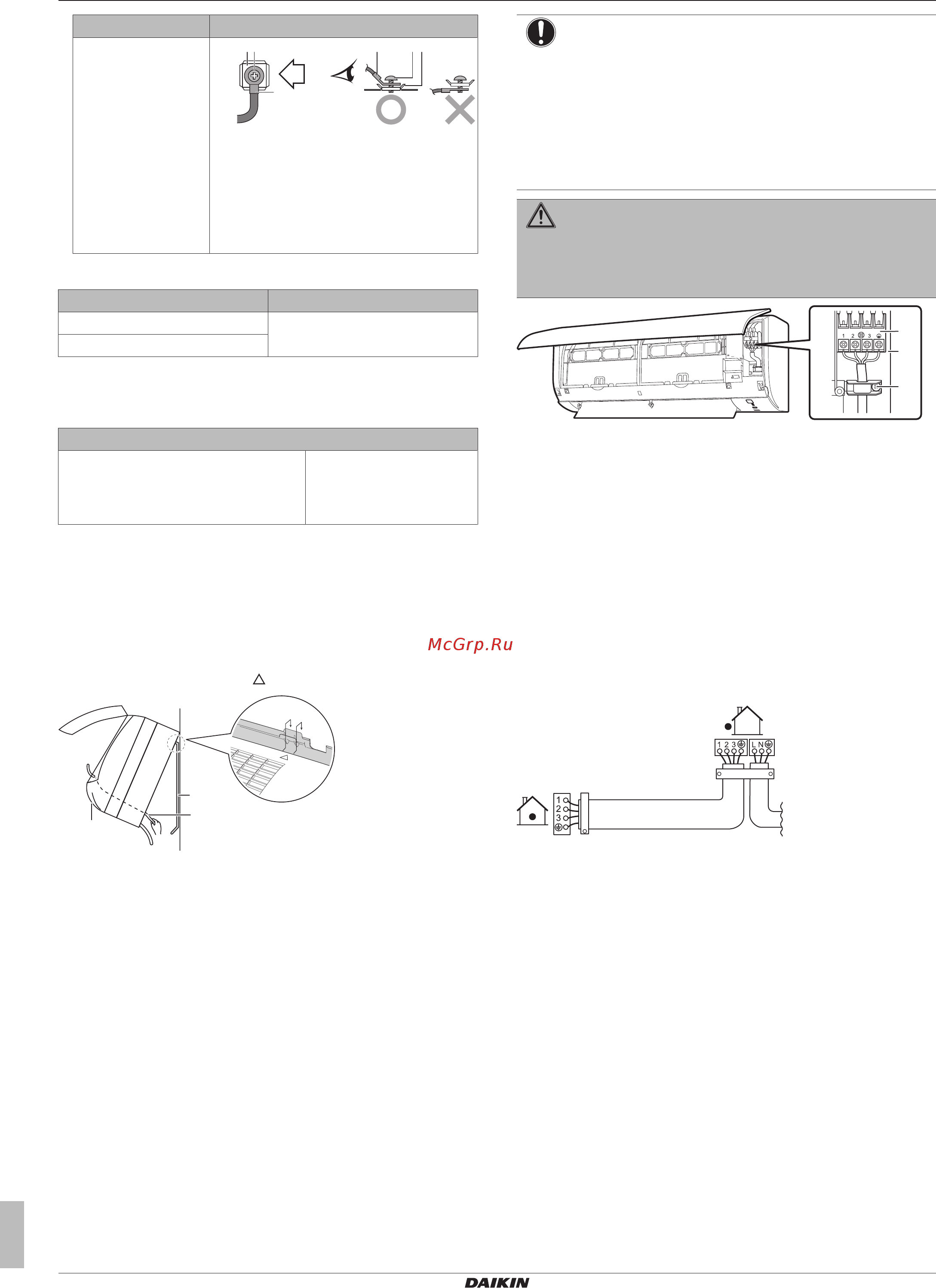

6 Монтаж
Справочное руководство по монтажу
18
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
Тип провода Способ установки
Проводка со
скрученными
многожильными
кабелями с круглым
отогнутым
разъемом
c b ba c
a
B
B
a Разъем
b Винт
c Плоская шайба
O Допустимо
X НЕДОПУСТИМО
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
6.5.4 Характеристики стандартных
компонентов электропроводки
Элемент
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение 4-
жильного кабеля под
напряжение 220~240В
составляет 1,5мм²
6.5.5 Подключение электропроводки к
внутреннему блоку
Электромонтажные работы следует выполнять в соответствии с
инструкцией по монтажу и местными нормативами,
регламентирующими прокладку электропроводки.
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
b
a
c
a Монтажная пластина (входит в комплект
принадлежностей)
b Соединительный кабель
c Направляющая проводки
2 Откройте переднюю панель, а затем сервисную крышку.
См. параграф "6.2.1 Как открыть внутренний блок" на
стр.11.
3 Пропустив соединительный кабель от наружного блока
через сквозное отверстие в стене, проложите его через
заднюю панель и переднюю часть внутреннего блока.
Внимание! Если концы соединительного кабеля были заранее
очищены, оберните их изоляционной лентой.
4 Загните конец кабеля вверх.
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
Чтобы избежать электромагнитных помех,
расстояние между ними должно ВСЕГДА
составлять не менее 50мм.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
a
b
c
a Клеммная колодка
b Блок электрических компонентов
c Фиксатор проводки
5 Уберите изоляцию с концов проводов примерно на 15мм.
6 Цвета проводов должны соответствовать номерам клемм
на клеммных колодках внутреннего блока. Прочно
закрепите провода винтами на соответствующих клеммах.
7 Подсоедините провод заземления к соответствующей
клемме.
8 Прочно закрепите провода клеммными винтами.
9 Потяните провода, чтобы убедиться в прочности их
соединения, а затем закрепите их фиксатором.
10 Расположите провода так, чтобы сервисная крышка
крепилась надежно. Закройте сервисную крышку.
6.5.6 Подключение дополнительного
оборудования (проводного или
центрального интерфейса
пользователя, адаптера беспроводной
связи и пр.)
1 Снимите с распределительной коробки крышку (см. "Как
снять крышку с распределительной коробки"на стр.12).
2 Подключив соединительный кабель к разъему S21,
проложите жгут проводов, как показано ниже на рисунке.
