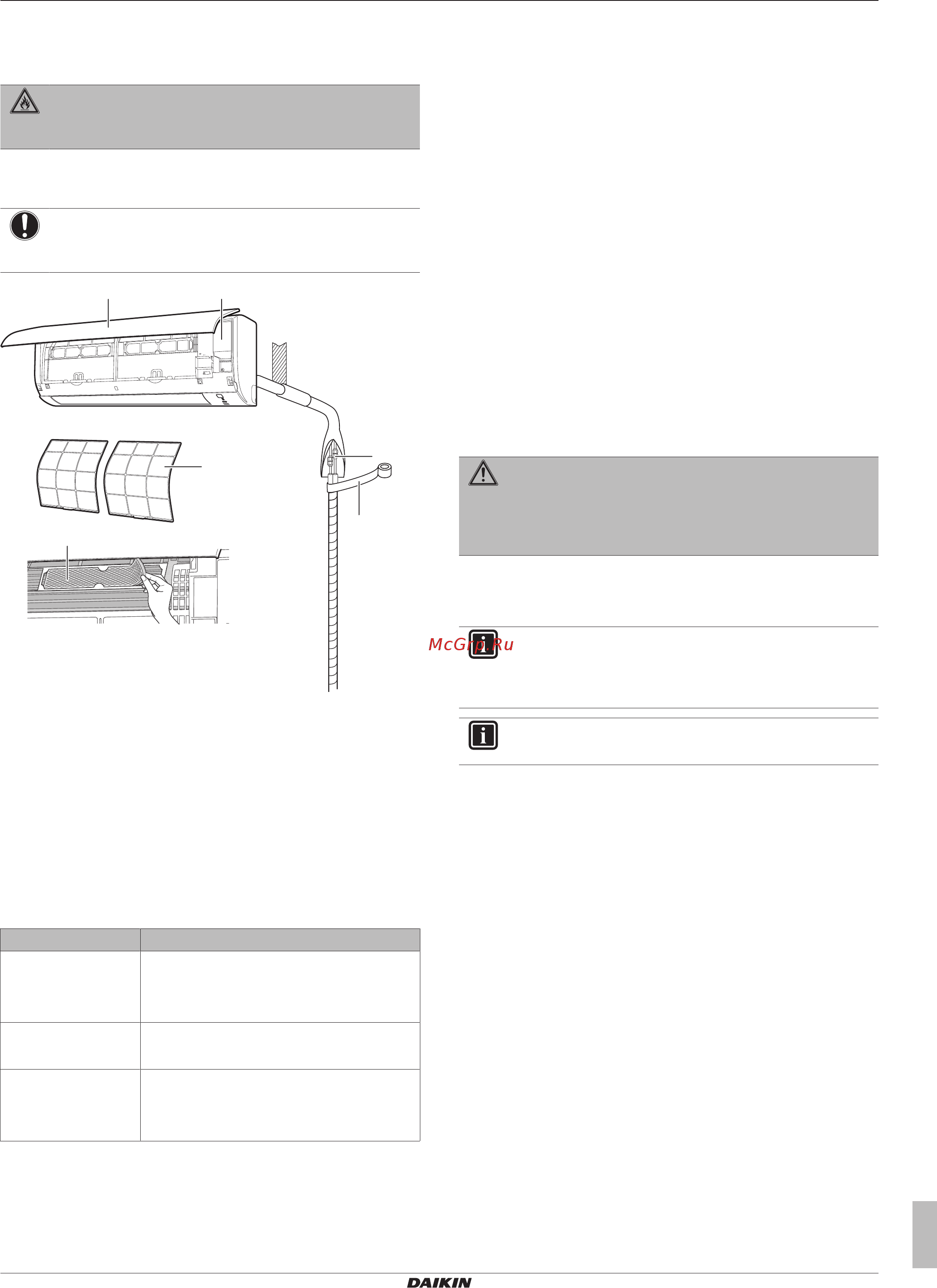

4 Справочная информация о блоках
Справочное руководство по монтажу
9
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
4 Справочная информация о
блоках
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
4.1 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
d
a
f
c
e
b
a Внутренний блок
b Сервисная крышка
c Воздушный фильтр
d Титаново-апатитовый дезодорирующий фильтр (только
для ATXP-L и FTXP-L)
e Трубопровод хладагента, сливной шланг,
соединительный кабель
f Изоляционная лента
4.2 Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Режим работы Рабочий диапазон
Охлаждение
(a)(b)
▪ Наружная температура: –10~46°C
▪ Температура в помещении: 18~32°C
▪ Влажность в помещении: ≤80%
Обогрев
(a)
▪ Наружная температура: –15~24°C
▪ Температура в помещении: 10~30°C
Осушка
(a)
▪ Наружная температура: –10~46°C
▪ Температура в помещении: 18~32°C
▪ Влажность в помещении: ≤80%
В случае работы за пределами рабочего диапазона:
(a) Защитное устройство должно прекратить работу
системы.
(b) На внутреннем блоке может образоваться и капать
конденсат.
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Подготовка места установки
▪ Подготовка к прокладке трубопровода хладагента
▪ Подготовка к прокладке электропроводки
5.2 Как подготовить место
установки
Блок НЕЛЬЗЯ устанавливать в местах, часто используемых в
качестве рабочих. При проведении строительных работ
(например, шлифовки), когда образуется большое количество
пыли, блок НЕОБХОДИМО накрывать.
Место установки должно обеспечивать достаточное
пространство для перемещения блока и обратной установки на
место.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
5.2.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Настенный монтаж. Если температура у стены превышает
30°C, а относительная влажность — 80%, либо если свежий
воздух засасывается в стенной воздуховод, необходима
дополнительная изоляция (полиэтиленовый пенопласт
толщиной не менее 10мм).
▪ Прочность стены. Убедитесь в достаточной прочности стены
или пола, чтобы выдержать вес блока. Если есть сомнения,
укрепите стену или пол перед установкой блока.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояние в 3 метра может
оказаться НЕДОСТАТОЧНЫМ.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
