3 Информация о блоке
Справочное руководство по монтажу
8
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
2.2 Общий обзор руководства по
применению для установщика
Раздел Описание
Общие правила техники
безопасности
Меры предосторожности, с которыми
НЕОБХОДИМО ознакомиться,
прежде чем приступать к монтажу
Информация о
документации
Имеющаяся документация для
монтажника
Информация об
упаковке
Порядок распаковки блоков и
извлечения комплектующих
Справочная
информация о блоках
▪ Компоновка системы
▪ Рабочий диапазон
▪ Об адаптере беспроводной связи
Подготовка Что нужно сделать, прежде чем
отправиться к месту установки
Монтаж Что нужно знать и сделать, прежде
чем приступать к монтажу системы
Конфигурация Что нужно знать и сделать, прежде
чем приступать к настройке
смонтированной системы
Ввод в эксплуатацию Что нужно знать и сделать, прежде
чем приступать к вводу системы в
эксплуатацию после настройки
Передача потребителю Что нужно передать и объяснить
потребителю
Утилизация Порядок утилизации системы
Технические данные Характеристики системы
Краткий словарь
терминов
Значение терминов
3 Информация о блоке
3.1 Обзор: информация о блоке
В этой главе описывается порядок действий после доставки
упакованного внутреннего агрегата на место монтажа.
Вот какие сведения здесь изложены:
▪ Порядок распаковки блоков и обращения с ними
▪ Порядок извлечения комплектующих
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ При перемещении блока необходимо иметь ввиду
следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
3.2 Внутренний блок
ИНФОРМАЦИЯ
Иллюстрации приводятся далее для примера и могут в
той или иной мере НЕ соответствовать схеме вашей
системы.

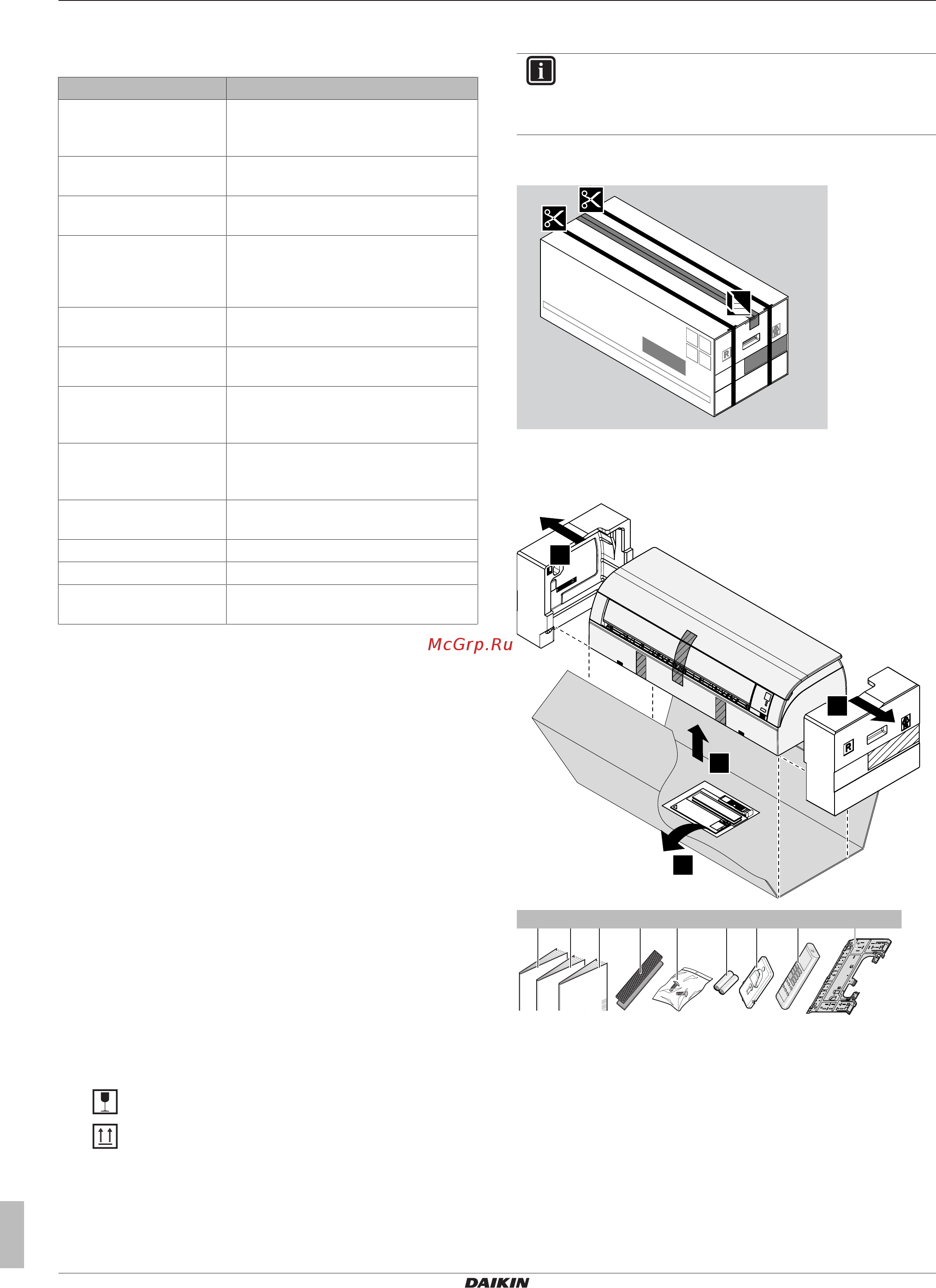

3.2.1 Чтобы распаковать внутренний агрегат
3.2.2 Снятие аксессуаров с внутреннего
блока
1
3
2
2
2× 2× 2×1× 1× 1×1×
1× 1×
edba c f g
h i
a Руководство по монтажу
b Руководство по эксплуатации
c Общие правила техники безопасности
d Титаново-апатитовый дезодорирующий фильтр (только
для FTXP-L и ATXP-L)
e Крепежный винт внутреннего блока (M4×12L). См.
параграф "6.6.3Чтобы зафиксировать блок на
монтажной пластине"на стр.19.
f Сухой элемент питания (щелочная батарейка
AAA.LR03) для интерфейса пользователя
g Держатель интерфейса пользователя
h Пользовательский интерфейс
i Монтажная пластина
