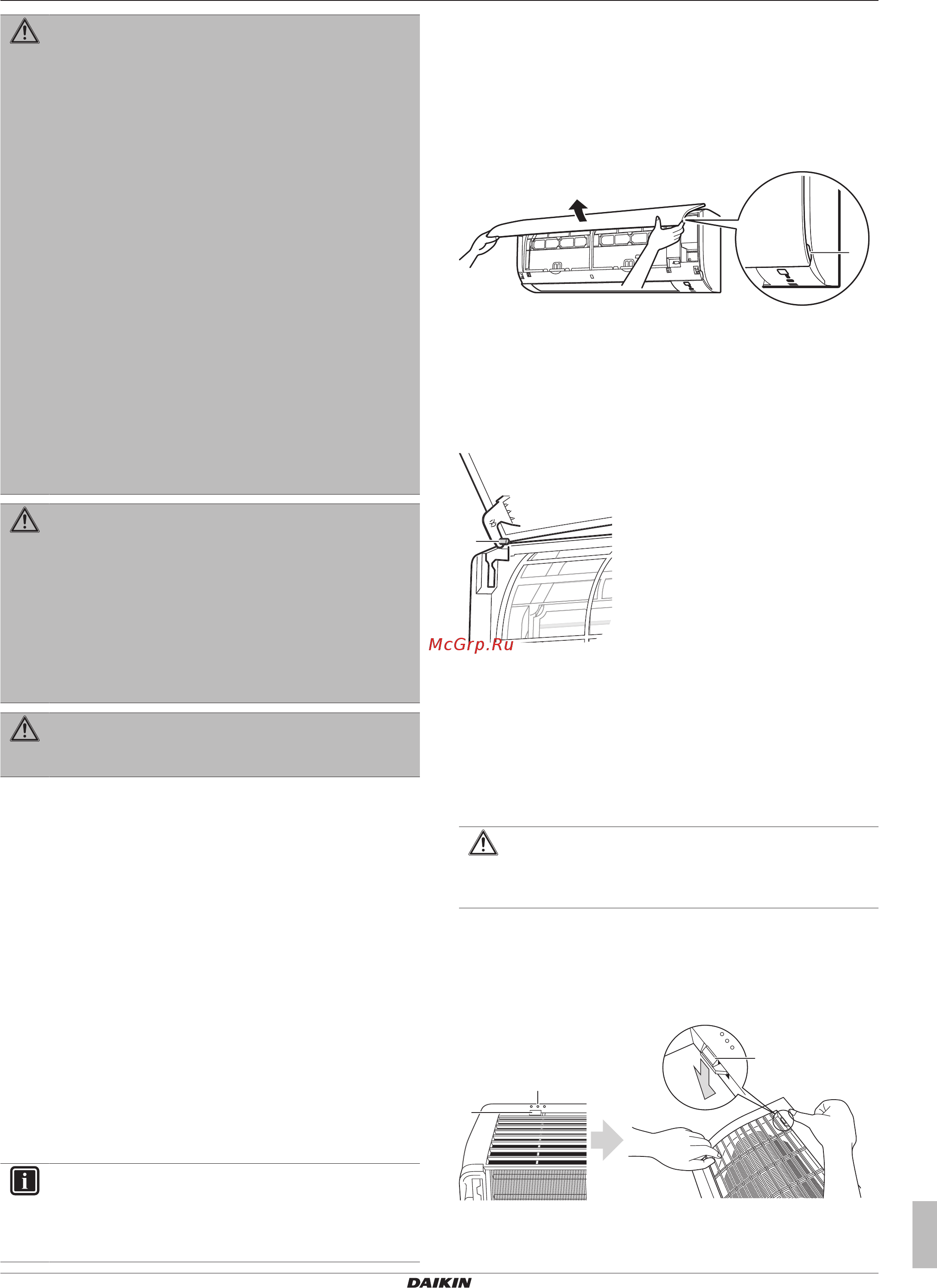

Daikin ATXP20L5V1B [11/24] Монтаж
![Daikin ATXP20L5V1B [11/24] Монтаж](/views2/1746548/page11/bgb.png)
6 Монтаж
Справочное руководство по монтажу
11
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она
не соответствует нормативам, возможно
повреждение оборудования.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью
стяжек, так чтобы он НЕ касался острых кромок или
труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
1 Монтаж наружного блока.
2 Установка внутреннего блока.
3 Подсоединение трубопроводов хладагента.
4 Проверка трубопроводов хладагента.
5 Заправка хладагентом.
6 Подключение электропроводки.
7 Завершение монтажа наружного блока.
8 Завершение монтажа внутренних блоков.
ИНФОРМАЦИЯ
Порядок установки наружного блока (монтаж,
подсоединение трубопроводов хладагента, заправка
хладагентом, подключение электропроводки и пр.) см.
в соответствующем руководстве по монтажу.
6.2 Открывание внутреннего блока
6.2.1 Как открыть внутренний блок
Как снять лицевую панель
1 Возьмитесь за лицевую панель, удерживая ее за выступы с
обеих сторон.
a
a Углубление в блоке
2 Снимите лицевую панель, сдвигая ее влево или вправо и
подтягивая к себе.
Результат: Высвобождается стержень лицевой панели с 1
стороны.
3 Таким же образом высвободите стержень лицевой панели с
другой стороны.
a
a Стержень лицевой панели
Как установить лицевую панель на место
1 Поместите лицевую панель на место. Совместив стержни с
гнездами, вставьте их туда до упора.
2 Аккуратно закрыв лицевую панель, нажмите на нее с обеих
сторон посередине.
Как снять переднюю решетку
ПРЕДОСТЕРЕЖЕНИЕ
При установке, техническом и ином обслуживании
системы надевайте средства индивидуальной защиты
(перчатки, очки,…).
1 Уберите лицевую панель, чтобы снять воздушный фильтр.
2 Отверните 2 (класса 20~35) или 3 винта (класса 50~71) на
передней решетке.
3 Нажмите на 3 верхних крючка, помеченных значком с 3
окружностями.
a
b
a
a Верхний крючок
b Значок с 3 окружностями
