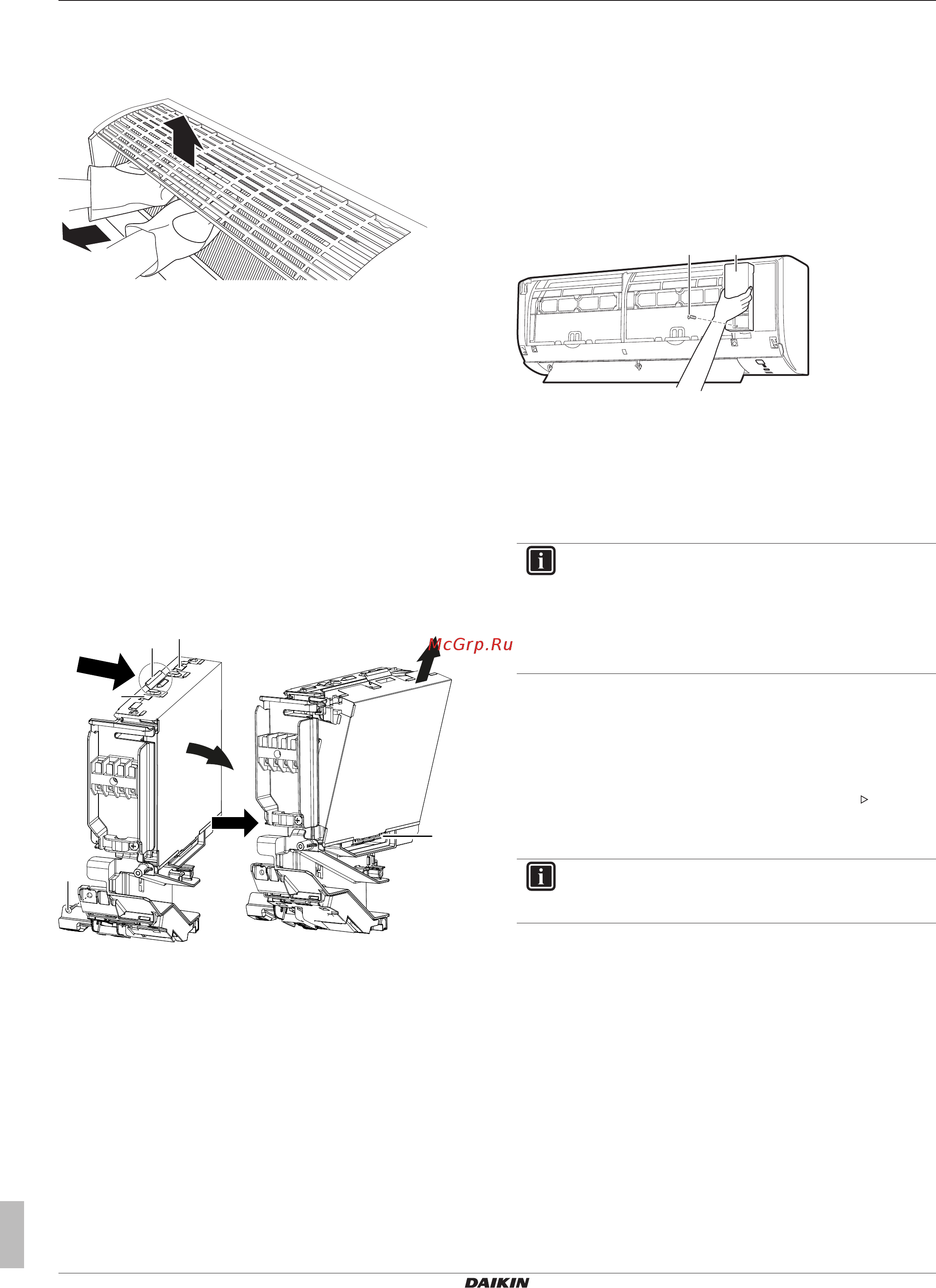

6 Монтаж
Справочное руководство по монтажу
12
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
4 Прежде чем снимать переднюю решетку, рекомендуется
открыть воздушную заслонку.
5 Поддев переднюю решетку обеими руками посередине,
потяните ее на себя, толкая вверх.
1
2
Как установить переднюю решетку на место
1 Установив переднюю решетку на место, прочно зацепите 3
верхних крючка.
2 Затяните 2 (класса 20~35) или 3 винта (класса 50~71) на
передней решетке.
3 Установите на место воздушный фильтр и лицевую панель.
Как снять крышку с распределительной
коробки
1 Снимите переднюю решетку.
2 Выверните 1 винт из крышки распределительной коробки.
3 Откройте крышку распределительной коробки, потянув за
верхнюю выступающую часть крышки.
4 Высвободив снизу язычок, снимите крышку с
распределительной коробки.
a
a
c
b
a
1
3
2
a Язычок
b Верхняя выступающая часть крышки
распределительной коробки
c Винт
5 Чтобы установить крышку на место, сначала зацепите
нижний язычок за распределительную коробку, а затем
надвиньте крышку на 2 верхних язычка.
Чтобы открыть сервисную крышку
1 Выверните 1 винт из сервисной крышки.
2 Снимите сервисную крышку с блока, потянув за нее в
горизонтальном направлении.
a b
a Винт сервисной крышки
b Сервисная крышка
6.3 Монтаж внутреннего блока
6.3.1 Меры предосторожности при монтаже
внутреннего блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.2 Установка монтажной пластины
1 Монтажная пластина устанавливается временно.
2 Выровняйте монтажную пластину.
3 Отметьте центры точек сверления на стене с помощью
рулетки. Совместите конец рулетки со значком « ».
4 Завершите установку креплением монтажной пластины к
стене винтами.
ИНФОРМАЦИЯ
Крышку, снятую с отверстия под трубопровод, можно
положить на хранение в карман монтажной пластины.
