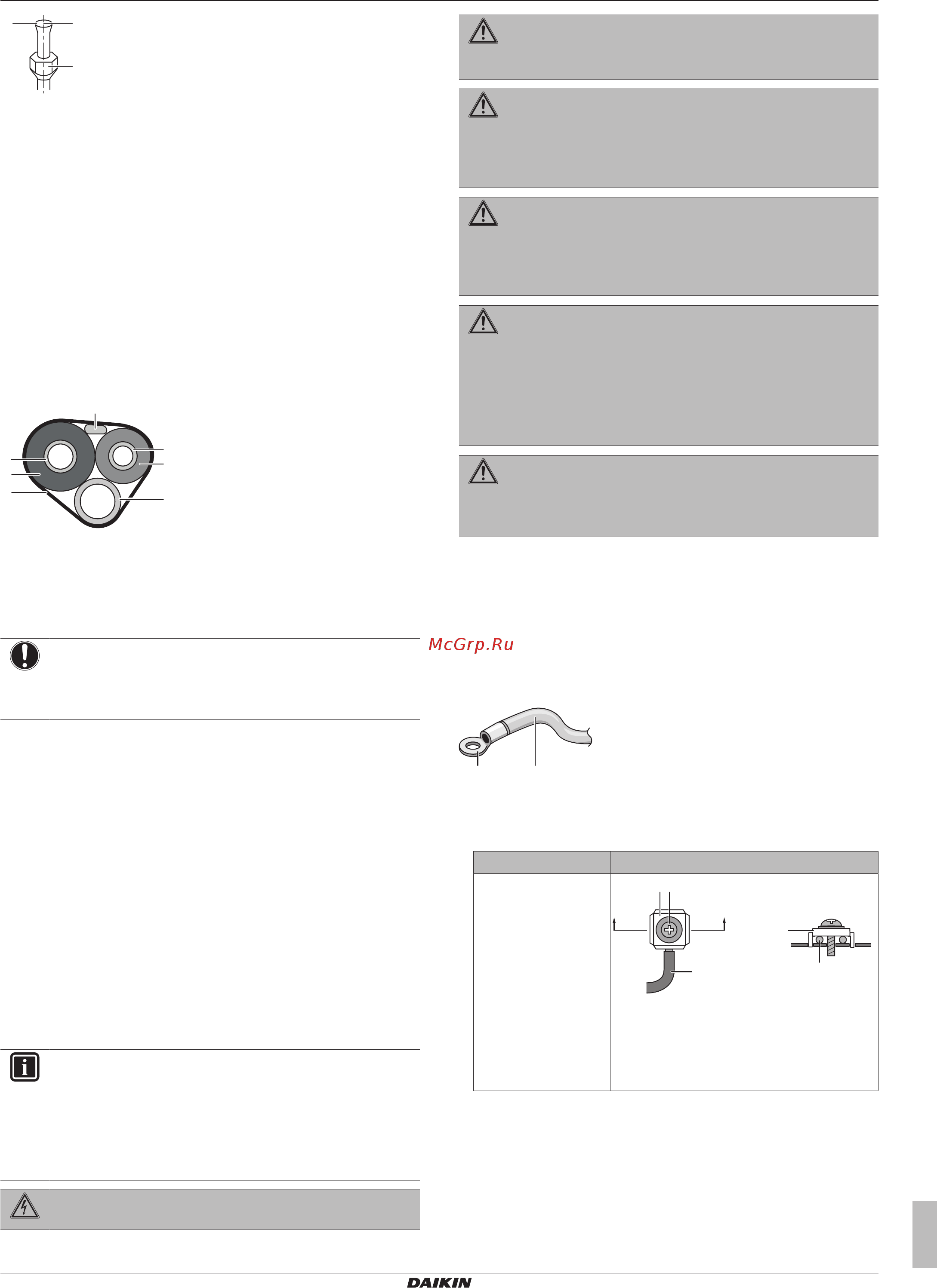

6 Монтаж
Справочное руководство по монтажу
17
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
6.4.6 Соединение трубопровода хладагента
с внутренним блоком
▪ Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
▪ Соединения с накидными гайками. Трубопровод
хладагента подсоединяется к блоку с помощью соединений с
накидными гайками.
▪ Изоляция. Изоляция трубопровода хладагента,
соединительного кабеля и сливного шланга внутреннего
блока выполняется в следующем порядке:
c
a
b
f
d
g
e
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Трубопровод жидкого хладагента
e Изоляция трубопровода жидкого хладагента
f Отделочная лента
g Сливной шланг
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
6.5 Подключение электропроводки
6.5.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутреннему блоку.
4 Подключение сетевого электропитания.
6.5.2 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
6.5.3 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие рекомендации.
▪ При использовании многожильных проводов установите
круглый обжимной наконечник на конец провода. Установите
круглый отогнутый разъем на провод над покрытой частью и
закрепите разъем подходящим инструментом.
b a
a Проводка со скрученными многожильными кабелями
b Круглый отогнутый разъем
▪ Для установки проводов используйте следующий способ:
Тип провода Способ установки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Одножильный провод с петлей на
конце
b Винт
c Плоская шайба
