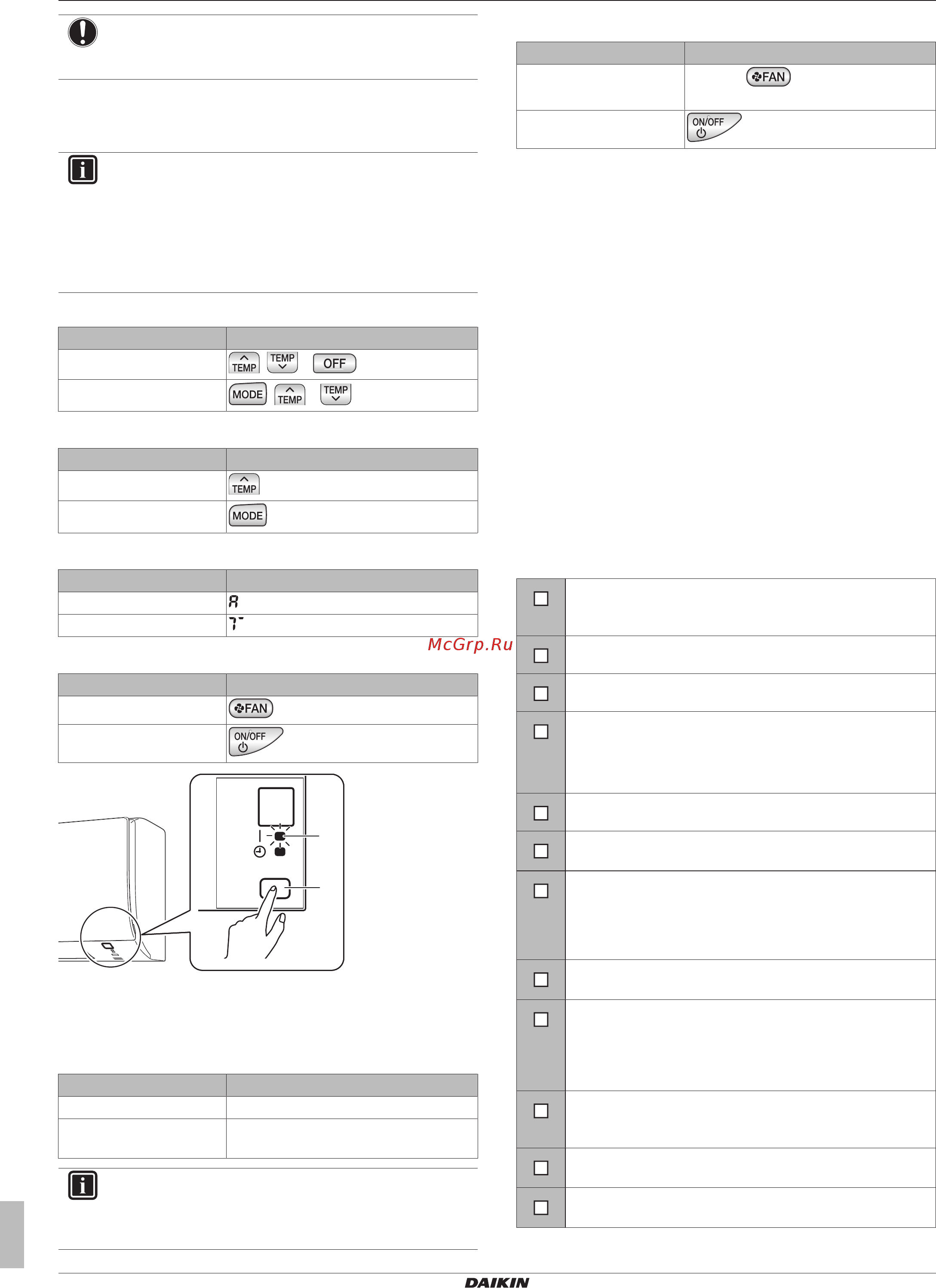

![Daikin ATXP20L5V1B [20/24] Пусконаладка](/views2/1746548/page20/bg14.png)
8 Пусконаладка
Справочное руководство по монтажу
20
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
ПРИМЕЧАНИЕ
Срезая адресную перемычку, следите за тем, чтобы
НЕ повредить соседние детали.
3 Включите электропитание.
Результат: Воздушная заслонка внутреннего блока откроется и
сразу же закроется, приняв исходное положение.
ИНФОРМАЦИЯ
▪ Приведенную ниже настройку нужно
ОБЯЗАТЕЛЬНО задать в течение 5 минут после
включения питания любого из блоков FTXF-A.
▪ Если задать настройку в срок НЕ удалось,
выключите электропитание и не включайте его хотя
бы 1минуту.
4 Одновременно нажмите:
Модель Кнопки
FTXP-L и ATXP-L
, и
FTXF-A
, и
5 Нажмите:
Модель Кнопка
FTXP-L и ATXP-L
FTXF-A
6 Выберите:
Модель Значок
FTXP-L и ATXP-L
FTXF-A
7 Нажмите:
Модель Кнопка
FTXP-L и ATXP-L
FTXF-A
ON/OFF
a
b
a Индикатор работы
b Переключатель внутреннего блока ON/OFF
8 Пока индикатор работы мигает, нажмите на переключатель
внутреннего блока ON/OFF.
Перемычка Адрес
Заводская настройка 1
После срезания
кусачками
2
ИНФОРМАЦИЯ
Если НЕ удалось задать настройку, пока мигал
индикатор работы, повторите операцию с самого
начала.
9 Завершив настройку, нажмите:
Модель Кнопка
FTXP-L и ATXP-L
Держите в нажатом
положении примерно 5секунд.
FTXF-A
Результат: На экране дисплея интерфейса пользователя
откроется предыдущее окно.
8 Пусконаладка
8.1 Обзор: Пусконаладка
В этом разделе рассказывается о том, что нужно знать и
сделать при вводе системы в эксплуатацию после её установки.
Типовая последовательность действий
Пусконаладка состоит, как правило, из следующих этапов:
1 Выполнение предпусковых проверочных операций по
соответствующему перечню.
2 Пробный запуск системы.
8.2 Предпусковые проверочные
операции
НЕ допускается запуск системы без успешного проведения
следующих проверок:
Полностью изучены инструкции по монтажу как
описано в руководстве по применению для
установщика.
Правильно ли смонтированы внутренние блоки.
Наружный агрегат установлен правильно.
Забор и выброс воздуха
Убедитесь в том, что забор и выброс воздуха в блоке
НЕ затруднен никакими препятствиями: листами
бумаги, картона и т.п.
НЕТ ли потерянных фаз или перефазировки.
Трубопроводы хладагента (газообразного и
жидкого) термоизолированы.
Дренаж
Проследите за тем, чтобы слив был равномерным.
Возможное следствие: Возможно вытекание
конденсата.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
Указанные провода используются для
соединительного кабеля.
На внутренний блок поступают сигналы с интерфейса
пользователя.
