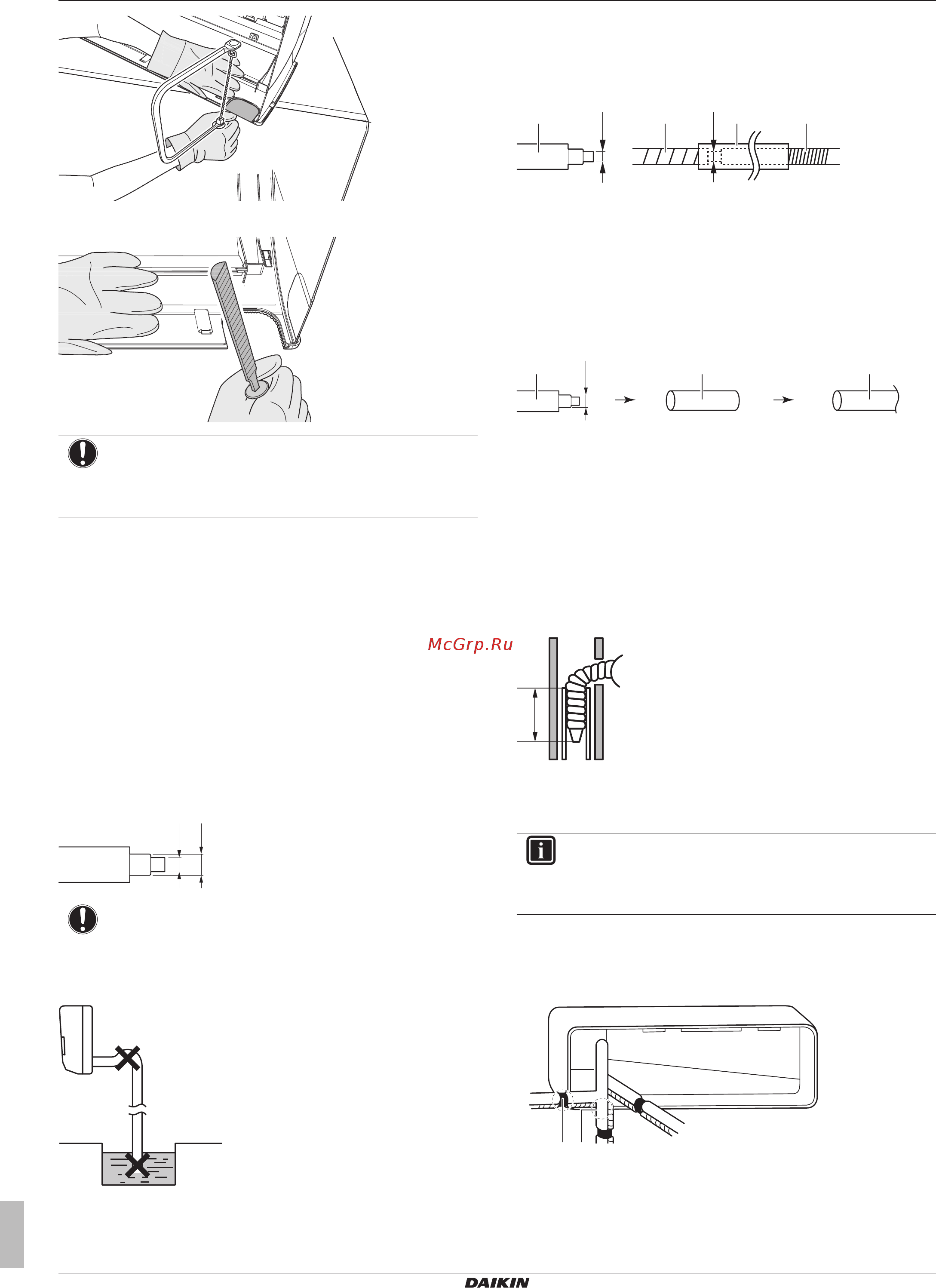

6 Монтаж
Справочное руководство по монтажу
14
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
2 Уберите со среза заусенцы полукруглым напильником.
ПРИМЕЧАНИЕ
Во избежание повреждения передней решетки НЕ
пользуйтесь кусачками, снимая крышку с отверстия под
трубопровод.
6.3.5 Обустройство слива
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Если требуется удлинение дренажного
шланга или заделка дренажных труб, используйте детали,
соответствующие переднему концу шланга.
Ø16
Ø18
ПРИМЕЧАНИЕ
▪ Сливной шланг прокладывается с уклоном вниз.
▪ Ловушки НЕ допускаются.
▪ НЕ опускайте конец шланга в воду.
▪ Удлинение дренажного шланга. Удлинить сливной шланг
можно с помощью шланга Ø16мм, который приобретается по
месту монтажа оборудования. НЕ забудьте поместить в
термоизолирующую трубку отрезок наращенного шланга,
проложенный в помещении.
a
a
b c
Ø16
Ø16
a Сливной шланг, входящий в комплектацию внутреннего
блока
b Термоизолирующая трубка (приобретается по месту
установки)
c Удлинитель сливного шланга
▪ Трубка из жесткого поливинилхлорида. Если трубка из
жесткого поливинилхлорида (номиналом Ø13 мм)
подсоединяется напрямую к сливному шлангу как трубка для
заделки, используйте дренажный патрубок (номиналом
Ø13мм), который приобретается по месту установки.
a b c
Ø18
a Сливной шланг, входящий в комплектацию внутреннего
блока
b Дренажный патрубок номиналом Ø13мм
(приобретается по месту установки)
c Трубка из жесткого поливинилхлорида (приобретается
по месту установки)
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
1 Вставьте сливной шланг в сливную трубку, как показано на
рисунке ниже, следя за тем, чтобы шланг НЕЛЬЗЯ было бы
вытянуть из сливной трубки.
≥50
mm
Подсоединение трубопровода справа, справа
сзади или справа снизу
ИНФОРМАЦИЯ
Заводское подсоединение трубопровода выполнено
справа. Чтобы подсоединить трубопровод слева,
сначала отсоедините его с правой стороны.
1 Прикрепите сливной шланг виниловой клейкой лентой к
трубкам для хладагента снизу.
2 Оберните сливной шланг и трубки для хладагента вместе
изоляционной лентой.
A
B
C
a
b
A Подсоединение трубопровода справа
B Подсоединение трубопровода справа снизу
C Подсоединение трубопровода справа сзади
a При подсоединении справа снимите крышку с этого
отверстия под трубопровод.
b При подсоединении справа снизу снимите крышку с
этого отверстия под трубопровод.
