8 | Подключение электрооборудования
Руководство по применению для установщика
105
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07

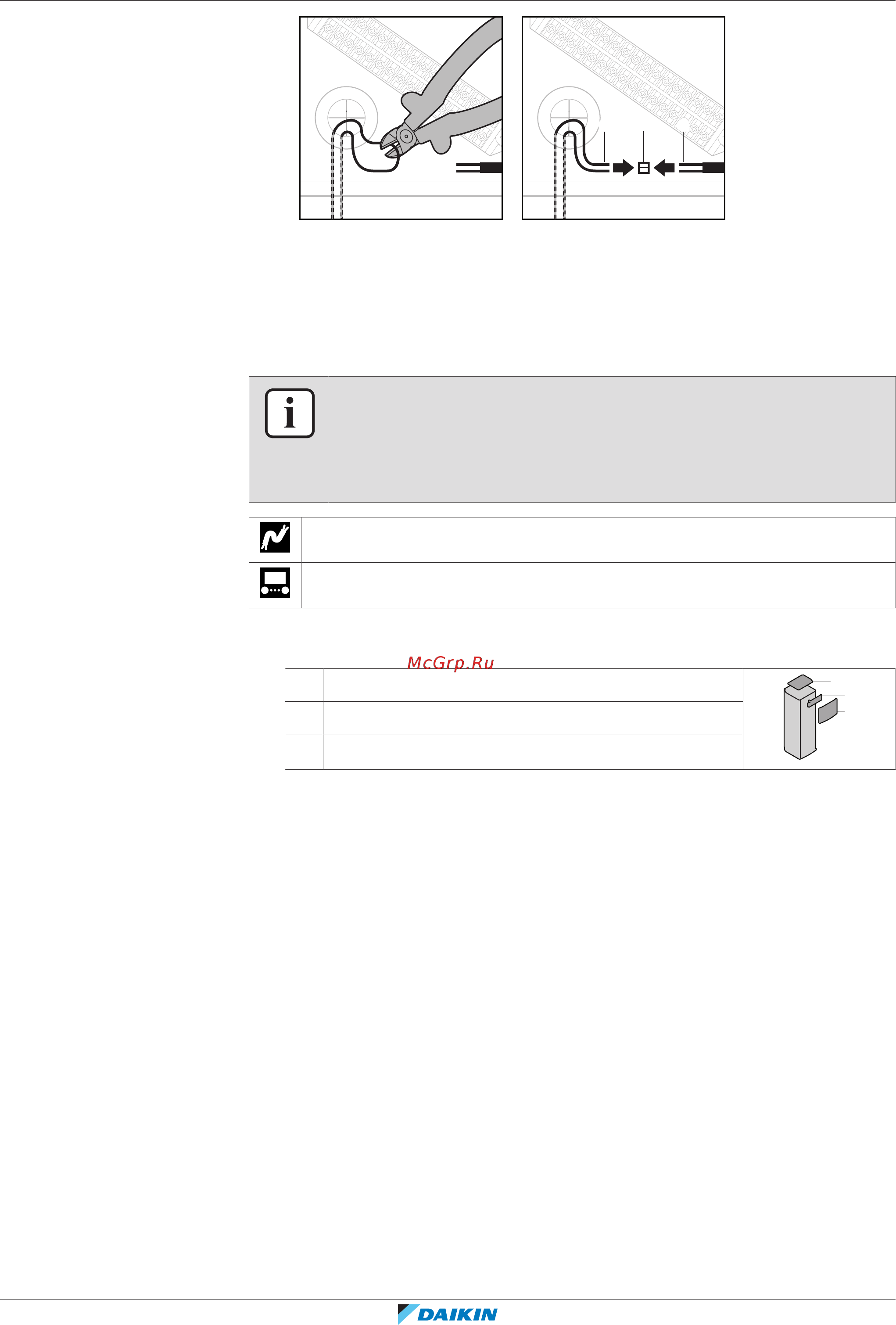

ba c
a Разрежьте петлю, образованную проводами из A16P/X13A/1+4 (установлены на заводе-изготовителе)
b Соединительные клеммы (приобретаются на месте)
c Провода кабеля (приобретаемого на месте) от переключателя низкого давления солевого раствора
3 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
8.2.12 Подключение термостата для пассивного охлаждения
ИНФОРМАЦИЯ
Ограничение: Пассивное охлаждение возможно только:
▪ В моделях, работающих только на отопление
▪ При температурах солевого раствора от 0 до 20°C
Провод: 2×0,75мм²
—
1 Снимите следующие элементы (см. раздел «6.2.2 Чтобы открыть
внутренний агрегат» [459]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной коробки
2 Подключите кабель термостата к соответствующим клеммам согласно
приведенной ниже иллюстрации.
