10 | Конфигурирование
Руководство по применению для установщика
168
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07
# Код Описание
[2.6] [1-06]
[1-07]
[1-08]
[1-09]

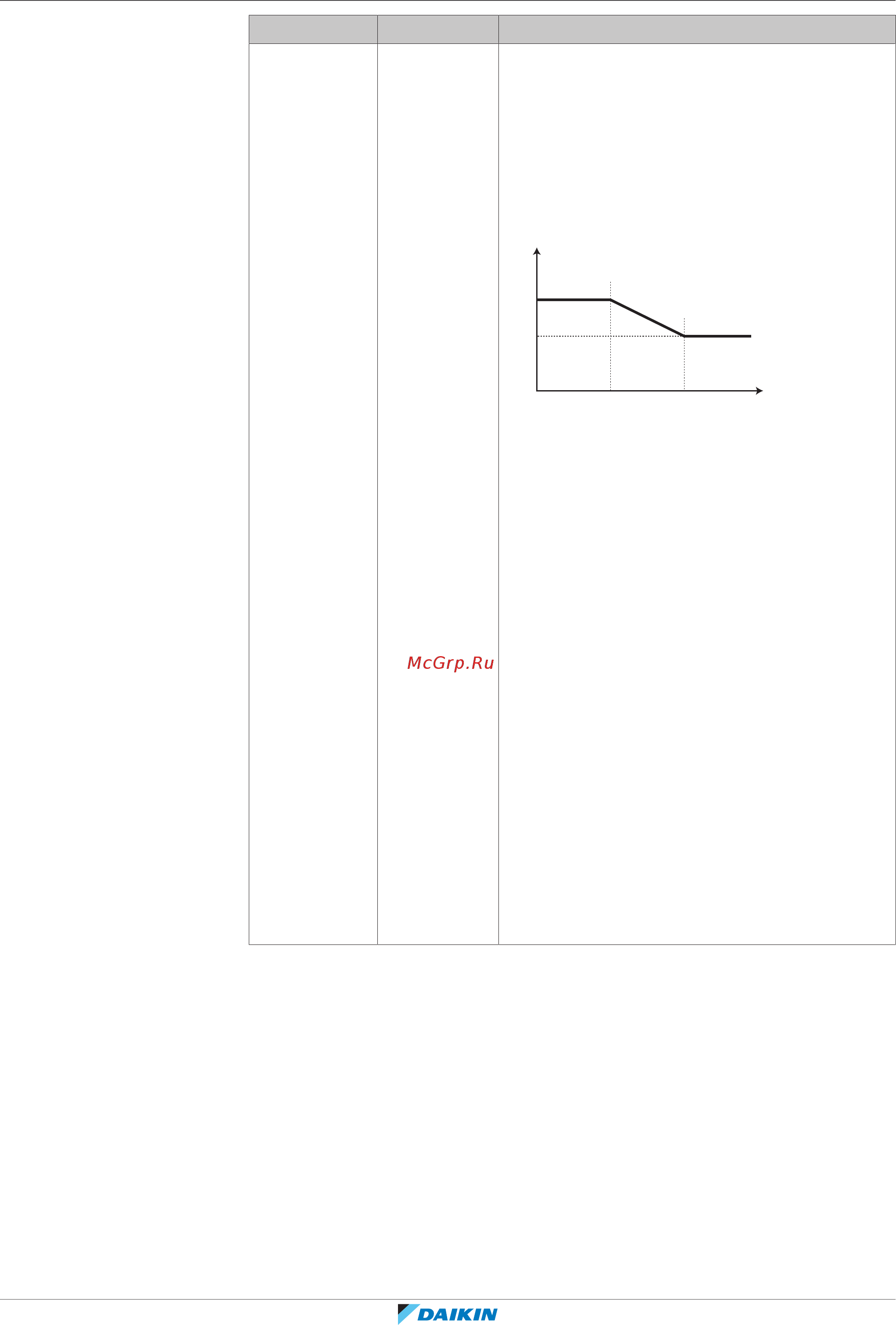

Настройка зависимого от погоды охлаждения:
Внимание! Существует 2 метода задания
кривой зависимости от погоды. См. разделы
«10.4.2Кривая по 2 точкам» [4157] и
«10.4.3Кривая с наклоном и
смещением» [4157]. Для обоих типов кривых
необходимо задать 4 местных настройки
согласно приведенному ниже рисунку.
[1-09]
[1-08]
T
a
T
t
[1-06] [1-07]
▪ T
t
: Заданная температура воды на выходе
(основная зона)
▪ T
a
: Температура снаружи
▪ [1-06]: Низкая температура наружного
воздуха. 10°C~25°C
▪ [1-07]: Высокая температура наружного
воздуха. 25°C~43°C
▪ [1-08]: Нужная температура воды на выходе,
когда наружная температура равна или
опускается ниже низкой температуры
окружающего воздуха. [9‑03]°C~[9‑02]°C
Внимание! Данное значение должно быть
выше [1‑09], при низких температурах
снаружи требуется менее холодная вода.
▪ [1-09]: Нужная температура воды на выходе,
при наружной температуре равной или
поднимающейся выше высокой температуры
окружающего воздуха. [9‑03]°C~[9-02]°C
Внимание! Данное значение должно быть
ниже [1‑08], при высоких температурах
снаружи требуется более холодная вода.
Тип отопительного прибора
Нагрев или охлаждение основной зоны может занять более длительное
время. Это зависит от:
▪ Объема воды в системе
▪ Типа нагревательных приборов в основной зоне
Настройка Тип отопительного прибора компенсирует медленную или
быструю работу системы нагрева/охлаждения во время цикла нагрева/
охлаждения. При управлении по комнатному термостату настройка Тип
отопительного прибора влияет на максимальную модуляцию нужной
температуры воды на выходе и на возможность использования
автоматического переключения охлаждения/нагрева в зависимости от
внутренней окружающей температуры.
