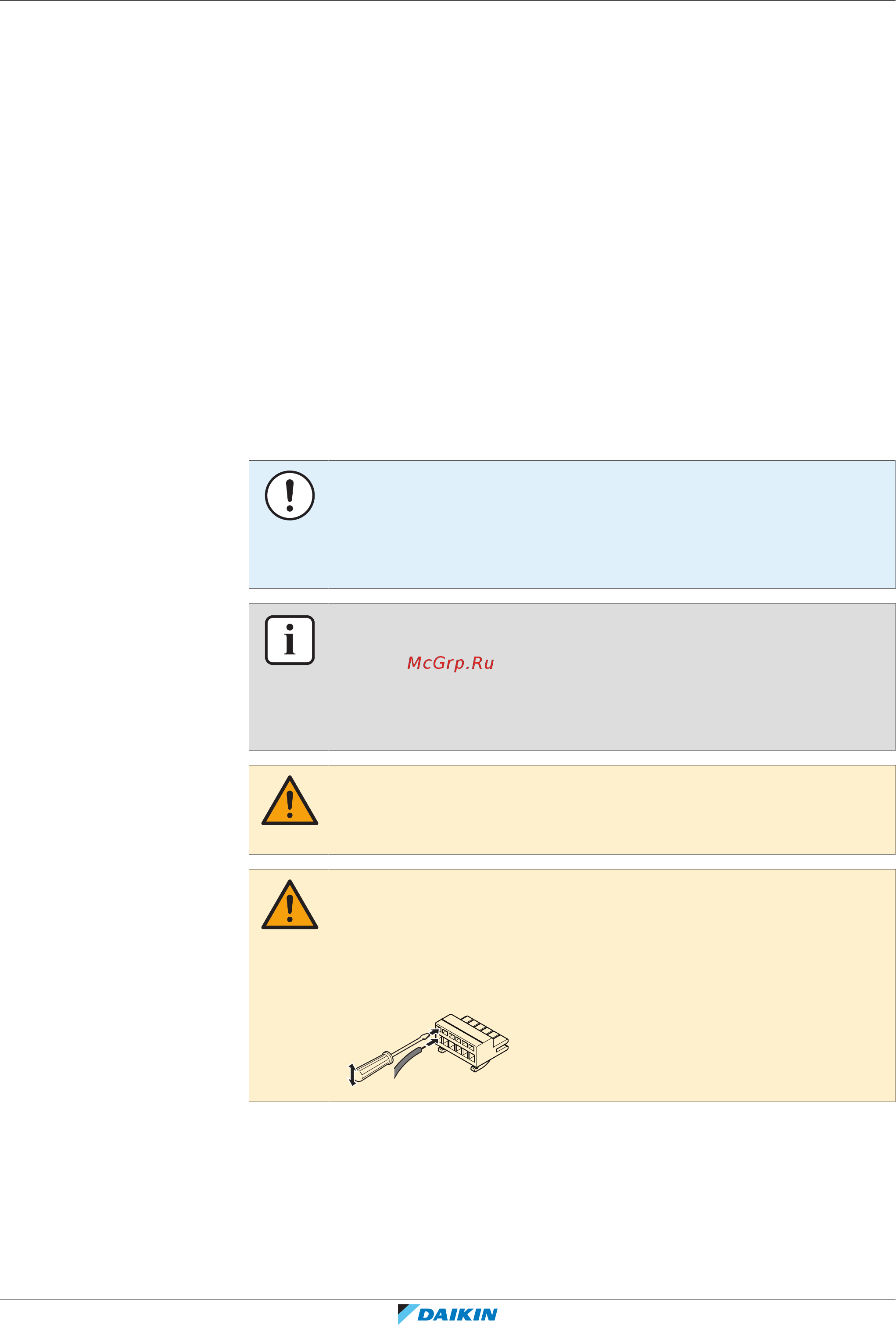

9 | Адаптер локальной сети
Руководство по применению для установщика
118
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07
Разъем X1A предназначен для подключения адаптера локальной сети к
цифровым выходам солнечного инвертора/системы управления
энергопотреблением и позволяет интегрировать систему теплового насоса в
систему Smart Grid.
На клеммы X1A/N+L подается отслеживаемое напряжение230В~ для входных
контактов разъема X1A. Отслеживаемое напряжение 230 В~ позволяет
определять состояние (разомкнутое или замкнутое) цифровых входов, но НЕ
используется для питания остальной части печатной платы адаптера
локальной сети.
Убедитесь, что цепь X1A/N+L защищена быстродействующим автоматическим
выключателем (номинальный ток 100мA~6A, типB).
Остальная проводка к разъему X1A зависит от имеющихся цифровых выходов
солнечного инвертора/системы управления энергопотреблением и/или от
режимов работы Smart Grid, которые должны быть доступны для системы.
Дополнительная информация приведена в разделе «9.5 Использование
функций Smart Grid» [4129].
Подключение солнечного инвертора/системы управления энергопотреблением
ПРИМЕЧАНИЕ
Чтобы предотвратить повреждение печатной платы, ЗАПРЕЩАЕТСЯ
подсоединять электропроводку к соединителям, установленным на печатной
плате. Сначала подсоедините проводку к соединителям, а затем установите их
на печатную плату.
ИНФОРМАЦИЯ
Порядок подключения солнечного инвертора/системы управления
энергопотреблением к разъему X1A зависит от системы Smart Grid. Ниже
описано подключение для системы, работающей в режиме "Рекомендуемое
включение". Дополнительную информацию см. в разделе «9.5 Использование
функций Smart Grid» [4129].
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что цепь X1A/N+L защищена быстродействующим автоматическим
выключателем (номинальный ток 100мA~6A, типB).
ПРЕДУПРЕЖДЕНИЕ
При подключении электропроводки к соединителю X1A убедитесь в том, что
каждый провод надежно прикреплен к соответствующей клемме. Используйте
отвертку, чтобы открыть зажимы для проводов. Убедитесь в том, что участок
медного провода без изоляции полностью вставлен в клемму (провод без
изоляции НЕ ДОЛЖЕН быть виден).
1
3
2
1 Снимите следующие элементы (см. раздел «6.2.2 Чтобы открыть
внутренний агрегат» [459]):
