5 | Руководство по применению
Руководство по применению для установщика
51
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07
Конфигурирование
▪ Через интерфейс пользователя установите настройки управления
потреблением энергии в [9.9] (описание всех настроек приведено в разделе
«Управление потреблением энергии» [4209]):
- Выберите ограничение посредством цифровых входов.
- Выберите тип ограничения (мощность в кВт или ток в А).
- Выберите нужный уровень ограничения потребления энергии,
соответствующий каждому цифровому входу.
ИНФОРМАЦИЯ
В случае одновременного замыкания нескольких цифровых входов приоритет
цифровых входов фиксирован DI4 приоритет>…>DI1.
5.6.3 Процесс ограничения потребления энергии
Компрессор обладает большей производительностью, чем
электронагреватель. Поэтому электронагреватель ограничивается и
ВЫКЛЮЧАЕТСЯ в первую очередь. Система ограничивает потребление энергии
в следующем порядке:
1 Ограничения для резервного нагревателя.
2 ВЫКЛЮЧАЕТСЯ резервный нагреватель.
3 Ограничивается компрессор.
4 Выключается компрессор.

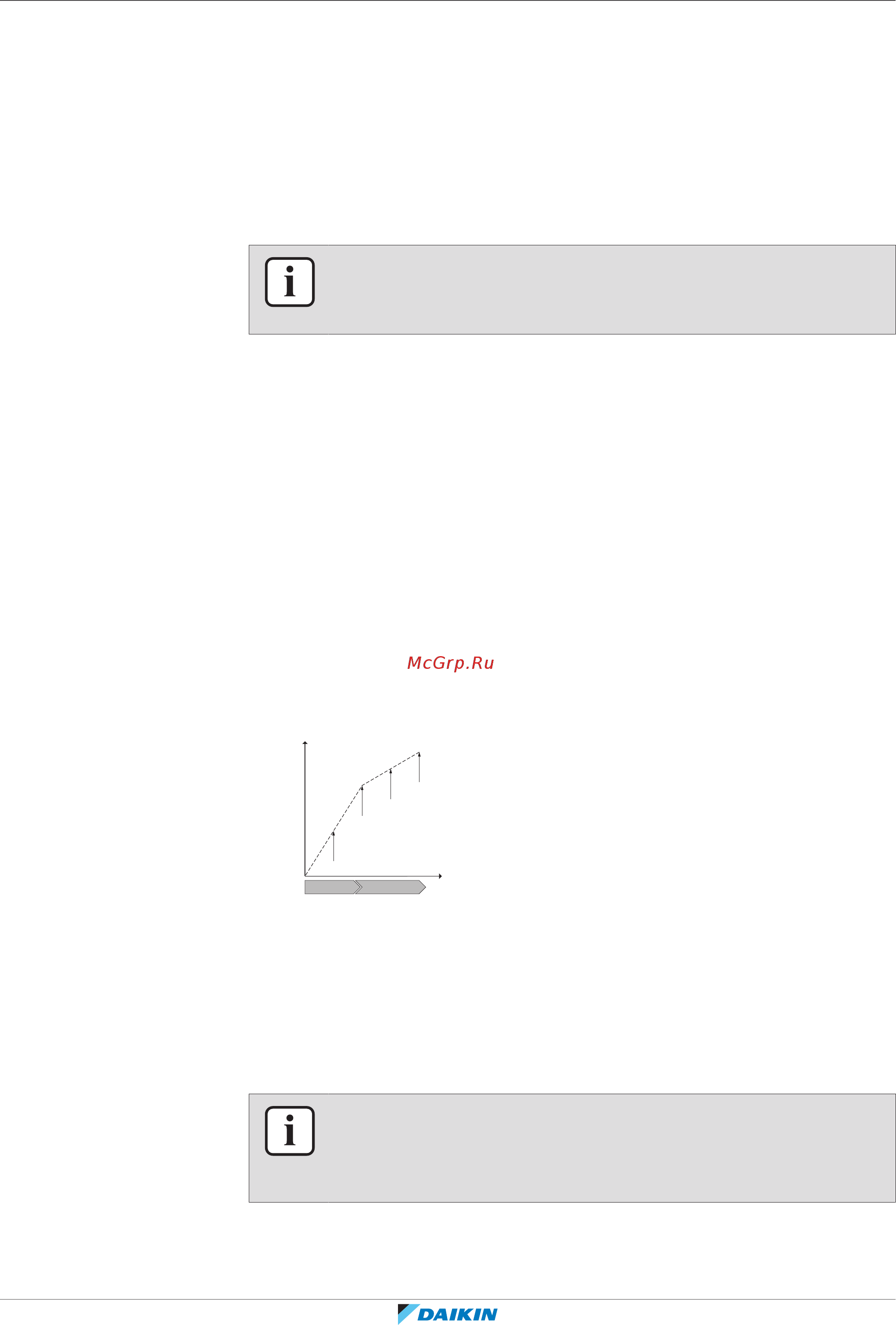

Пример
Если уровень ограничения мощности НЕ допускает работу резервного
нагревателя на полной мощности, то потребление энергии ограничивается
следующим образом:
P
h
C
e
a
b
c
d
A B
P
h
Величина нагрева
C
e
Потребленная энергия
A Компрессор
B Резервный нагреватель
a Ограничена работа компрессора
b Работа компрессора без ограничений
c Работа резервного нагревателя с ограничением его мощности
d Работа резервного нагревателя на полной мощности
5.6.4 Ограничение тока с помощью датчиков тока
ИНФОРМАЦИЯ
Ограничение: Ограничение тока с помощью датчиков тока возможно только
при 3-фазном питании ([9.3.2]=2 (Настройки установщика > Резервный
нагреватель > Напряжение = 400В, 3 фазы)).
