3 | Информация о блоке
Руководство по применению для установщика
18
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07

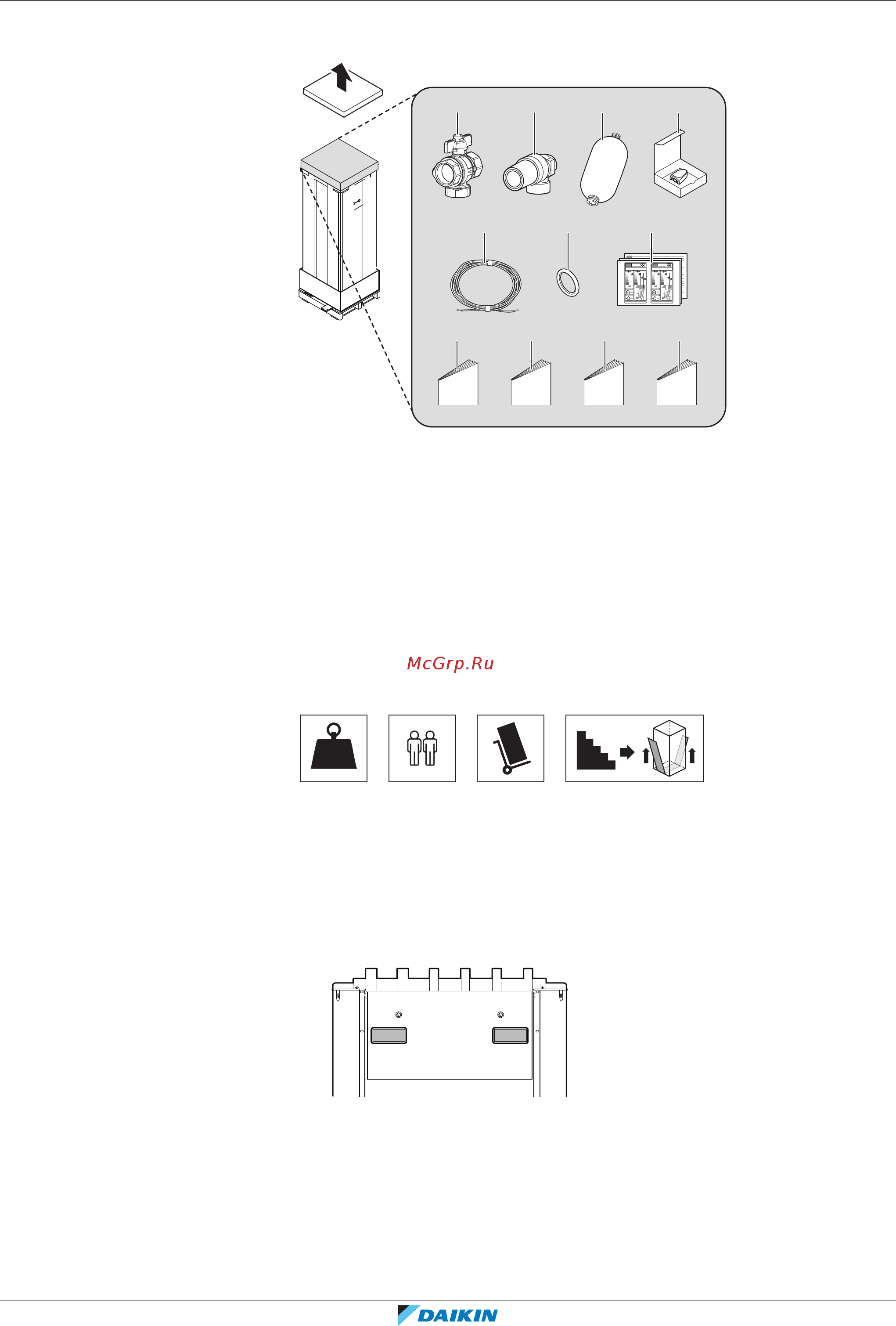

3.2.2 Снятие аксессуаров с внутреннего блока
1×
a
1×
d
1×
c
1×
h
1×
i
1×
j
1×
k
1×
e
1×
b
4×
f
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
g
a Запорный клапан с встроенным фильтром
b Предохранительный клапан (в комплект входят детали для его установки сверху на бак контроля
уровня солевого раствора)
c Бак контроля уровня солевого раствора
d Дистанционный наружный датчик (с руководством по монтажу)
e Кабель для дистанционного наружного датчика (40м)
f Кольцевые уплотнения (запасные для запорных клапанов гидромодуля)
g Маркировка класса энергоэффективности
h Общие правила техники безопасности
i Приложение по дополнительному оборудованию
j Руководство по монтажу
k Руководство поэксплуатации
3.2.3 Транспортировка внутреннего агрегата
При транспортировке агрегата соблюдайте следующие рекомендации:
>200
kg
▪ Агрегат тяжелый. Для работы с ним нужно как минимум 2 человека.
▪ Для транспортировки агрегата воспользуйтесь тележкой. У используемой
тележки должна быть достаточно длинная горизонтальная площадка,
рассчитанная на перевозку тяжелых грузов.
▪ При транспортировке блока держите его в вертикальном положении.
▪ Чтобы перенести агрегат, поднимите его за расположенные сзади ручки.
▪ Если агрегат нужно поднять или спустить по лестнице, снимите
гидромодуль. Дополнительные сведения см. в разделе «6.2.3 Снятие
гидромодуля с агрегата» [462].
▪ При подъеме или спуске агрегата по лестнице рекомендуется использовать
такелажные ремни.
