9 | Адаптер локальной сети
Руководство по применению для установщика
114
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07

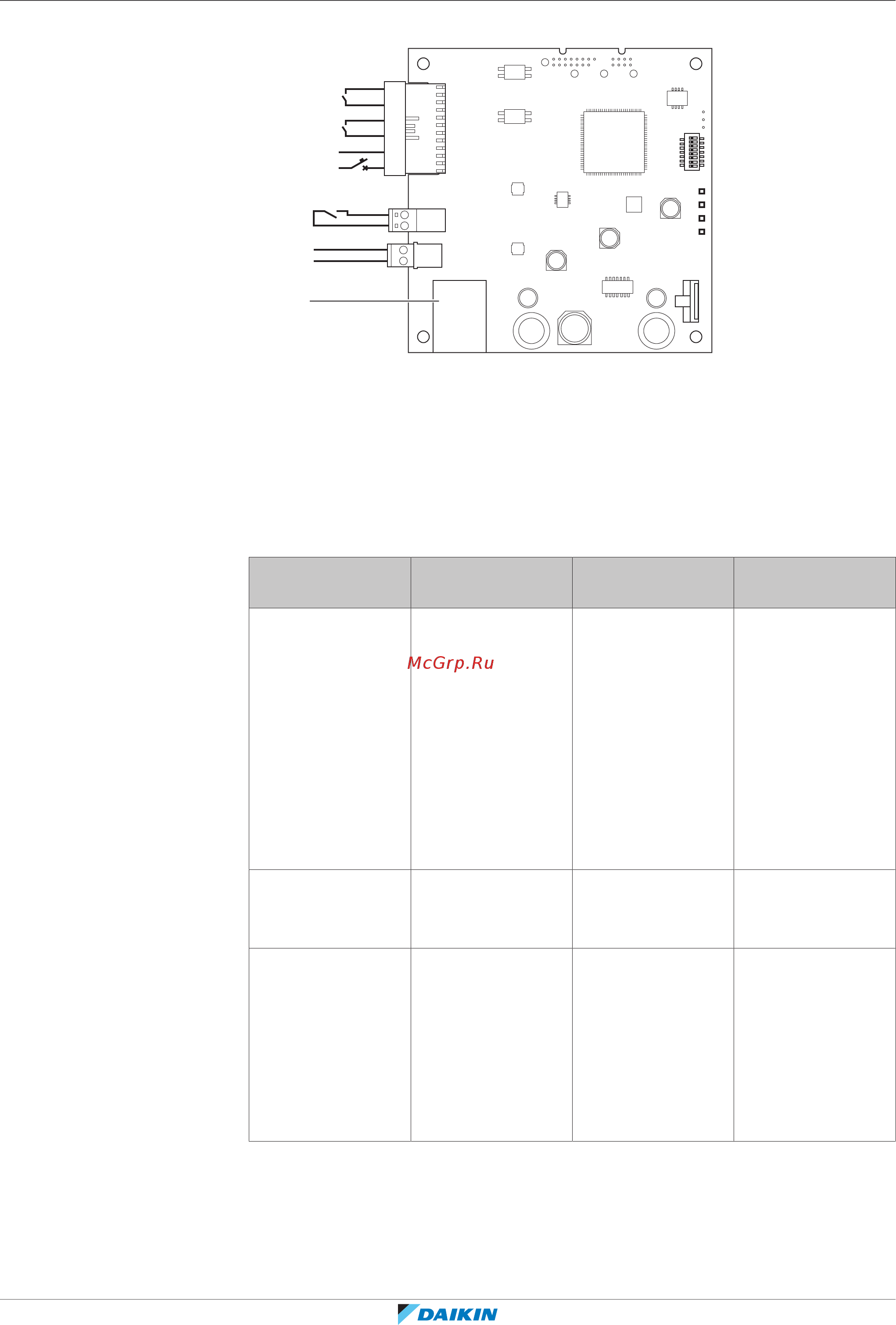

Разъемы
X4A
4
N
L
3
2
1
2
1
X1A
X2A
X3A
a1
b
c
a2
d
a1 К солнечному инвертору/системе управления энергопотреблением
a2 Отслеживаемое напряжение230В~
b К счетчику электроэнергии
c Кабель к внутреннему агрегату, установленный на заводе-изготовителе (P1/P2)
d К маршрутизатору (по установленному на заводе-изготовителе кабелю Ethernet, который находится
снаружи агрегата)
Соединения
Приобретаемые на месте кабели:
Соединение Сечение кабеля Провода Максимальная
длина кабеля
Маршрутизатор
(по
установленному
на заводе-
изготовителе
кабелю Ethernet,
который
находится
снаружи агрегата
и подключен к
разъему X4A)
— — 50/100м
(a)
Счетчик
электроэнергии
(X2A)
0,75~1,25мм
2
2
(b)
100м
Солнечный
инвертор/система
управления
энергопотреблен
ием
+отслеживаемое
напряжение230В
~ (X1A)
0,75~1,5мм
2
Зависит от
варианта
применения
(c)
100м
(a)
Кабель Ethernet: учитывайте максимально допустимое расстояние между адаптером
локальной сети и маршрутизатором, которое составляет 50м для кабеля категории
Cat5e и 100м — категории Cat6.
(b)
Эти провода ДОЛЖНЫ быть защищены оболочкой. Рекомендуемая длина снимаемой
изоляции: 6мм.
