9 | Адаптер локальной сети
Руководство по применению для установщика
110
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07

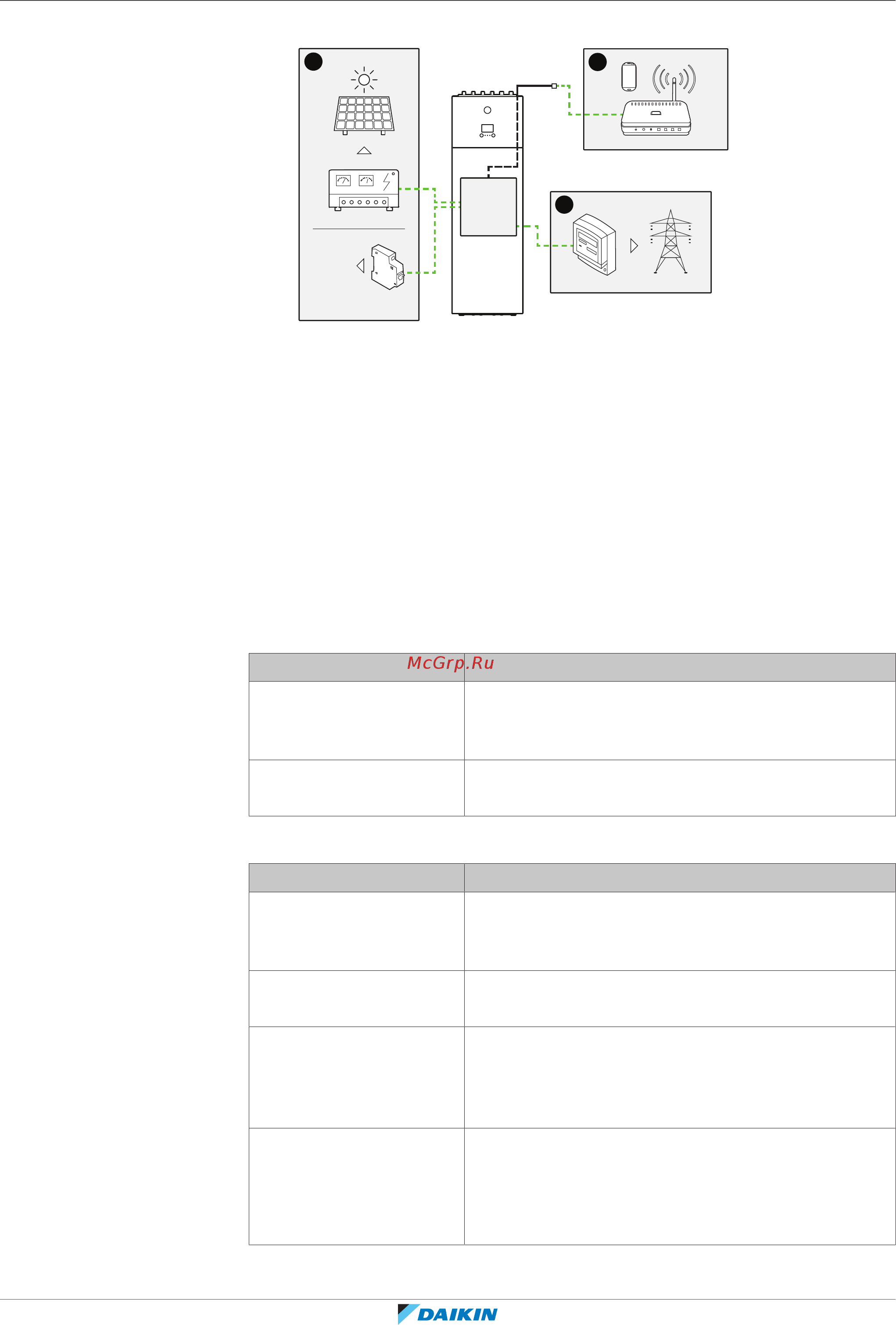

Программное управление+система Smart Grid
B
C
b3
b2
b1
c1 c2
230 V AC
A
a3
a2
a1
X1A
X2A
X4A
A См. «9.2.2Маршрутизатор» [4115]
a1 Кабель Ethernet, установленный на заводе-изготовителе
a2 Маршрутизатор
a3 Смартфон с программным управлением
B См. «9.2.4Солнечный инвертор/система управления энергопотреблением» [4117]
b1 Автоматический выключатель
b2 Солнечный инвертор/система управления энергопотреблением
b3 Солнечные батареи
C См. «9.2.3Электрический счетчик» [4116]
c1 Электрический счетчик
c2 Электросеть
9.1.2 Системные требования
Предъявляемые к системе теплового насоса требования зависят от варианта
применения адаптера локальной сети/схемы системы.
Программное управление
Позиция Требование
Программное
обеспечение адаптера
локальной сети
Рекомендуется ВСЕГДА использовать последнюю
версию программного обеспечения адаптера
локальной сети.
Способ управления
агрегатом
С интерфейса пользователя задайте [2.9]=2
(Управление = Комнатный термостат).
Использование функций Smart Grid
Позиция Требование
Программное
обеспечение адаптера
локальной сети
Рекомендуется ВСЕГДА использовать последнюю
версию программного обеспечения адаптера
локальной сети.
Способ управления
агрегатом
С интерфейса пользователя задайте [2.9]=2
(Управление = Комнатный термостат).
Настройки горячей воды
бытового потребления
Для накопления тепловой энергии в резервуаре
горячей воды бытового потребления задайте с
интерфейса пользователя [9.2.1]=4 (Гор.вода
быт.потр. = Встроенный).
Настройки управления
энергопотреблением
С интерфейса пользователя задайте:
▪ [9.9.1]=1 (Управление потреблением
энергии = Непрерывный)
▪ [9.9.2]=1 (Тип = кВт)
