4 | Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
21
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1B – 2020.07
e Соединение контура рециркуляции
(внутренняя резьба G 3/4")
n Выравнивающие опоры
f Предохранительный клапан (водяной
контур для нагрева/охлаждения
помещения)
o Дренажный шланг (блок +
предохранительный клапан)
g Автоматический клапан выпуска
воздуха
B1L Датчик расхода
h Ввод электропроводки высокого
напряжения (Ø24мм)
B1PW Датчик давления воды в контуре
нагрева помещения
i Интерфейс пользователя M3S 3-ходовой клапан (нагрев помещения/
горячая вода бытового потребления)

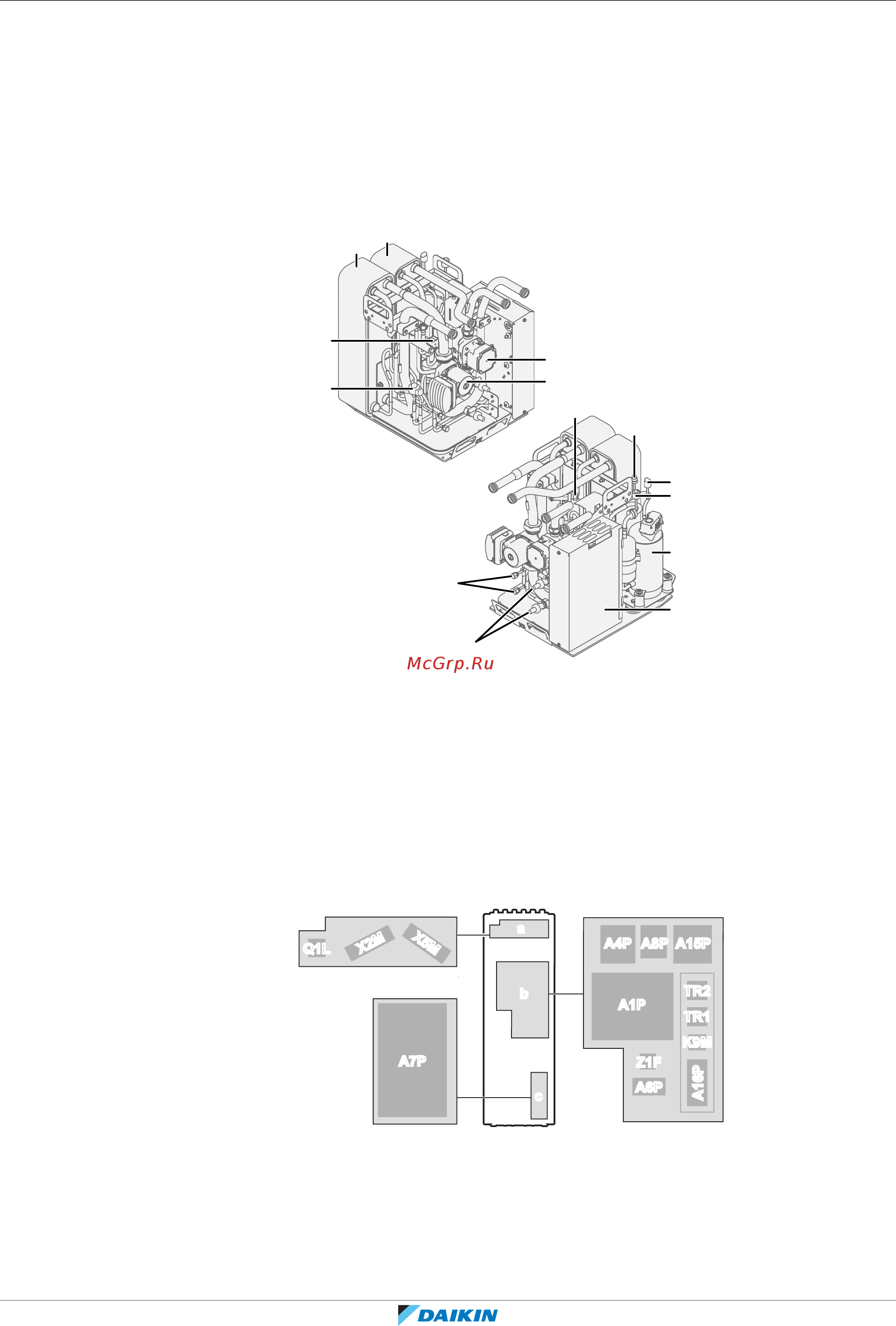

Гидромодуль
M1P
M4P
Y1S
Y1E
a
b
B1PR
S1NPL
f
M1C
d
S1PH
c
e
a Пластинчатый теплообменник –
сторона солевого раствора
B1PR Датчик высокого давления хладагента
b Пластинчатый теплообменник –
сторона воды
M1C Компрессор
c Клапан сброса давления хладагента M1P Водяной насос
d Сервисный штуцер (конус 5/16") M4P Насос солевого раствора
e Дренажный клапан S1NPL Датчик низкого давления
f Распределительная коробка инвертора
(только для обслуживания)
S1PH S1PH
Y1E Электронный терморегулирующий
вентиль
Y1S Электромагнитный клапан (4-ходовой
клапан)
Распределительные коробки
Q1LQ1L
X2MX2M
X5MX5M
A4P
A1P
TR2
A6P
A4P
A8P
A8P A15PA15P
A1P
TR2
TR1TR1
K9MK9M
A16PA16P
A6P
Z1F
A7PA7P
a
b
c
a
b
c
Z1F
a Распределительная коробка для
установщика
A15P Адаптер локальной сети
b Главная распределительная коробка A16P Плата цифровых входов/выходов ACS
c Распределительная коробка инвертора
(только для обслуживания)
K9M Реле тепловой защиты резервного
нагревателя
A1P Основная плата (гидравлическая
коробка)
Q1L Тепловая защита резервного
нагревателя
A4P Опция EKRP1HBAA: плата цифровых
входов/выходов
TR1, TR2 Трансформатор электропитания
