5 Руководство по применению
Руководство по применению для установщика
24
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
5.4.3 Настройка и конфигурация –резервуар
ГВБП
▪ При большом потреблении ГВБП можно нагревать резервуар
ГВБП несколько раз в день.
▪ Для нагрева резервуара ГВБП до нужной температуры можно
использовать следующие источники энергии:
▪ Термодинамический цикл тепловогонасоса
▪ Электрический вспомогательный нагреватель
▪ Более подробная информация о следующем:
▪ Сведения об оптимизации энергопотребления при
подготовке горячей воды бытового потребления приведены
в разделе "8Конфигурирование"на стр.56.
▪ Подключение электропроводки резервуара горячей воды
бытового потребления к блоку управления EKCB07CAV3
описано в руководстве по монтажу данного резервуара.
▪ Подключение трубопроводов воды резервуара горячей
воды бытового потребления к наружному агрегату описано
в руководстве по монтажу данного резервуара.

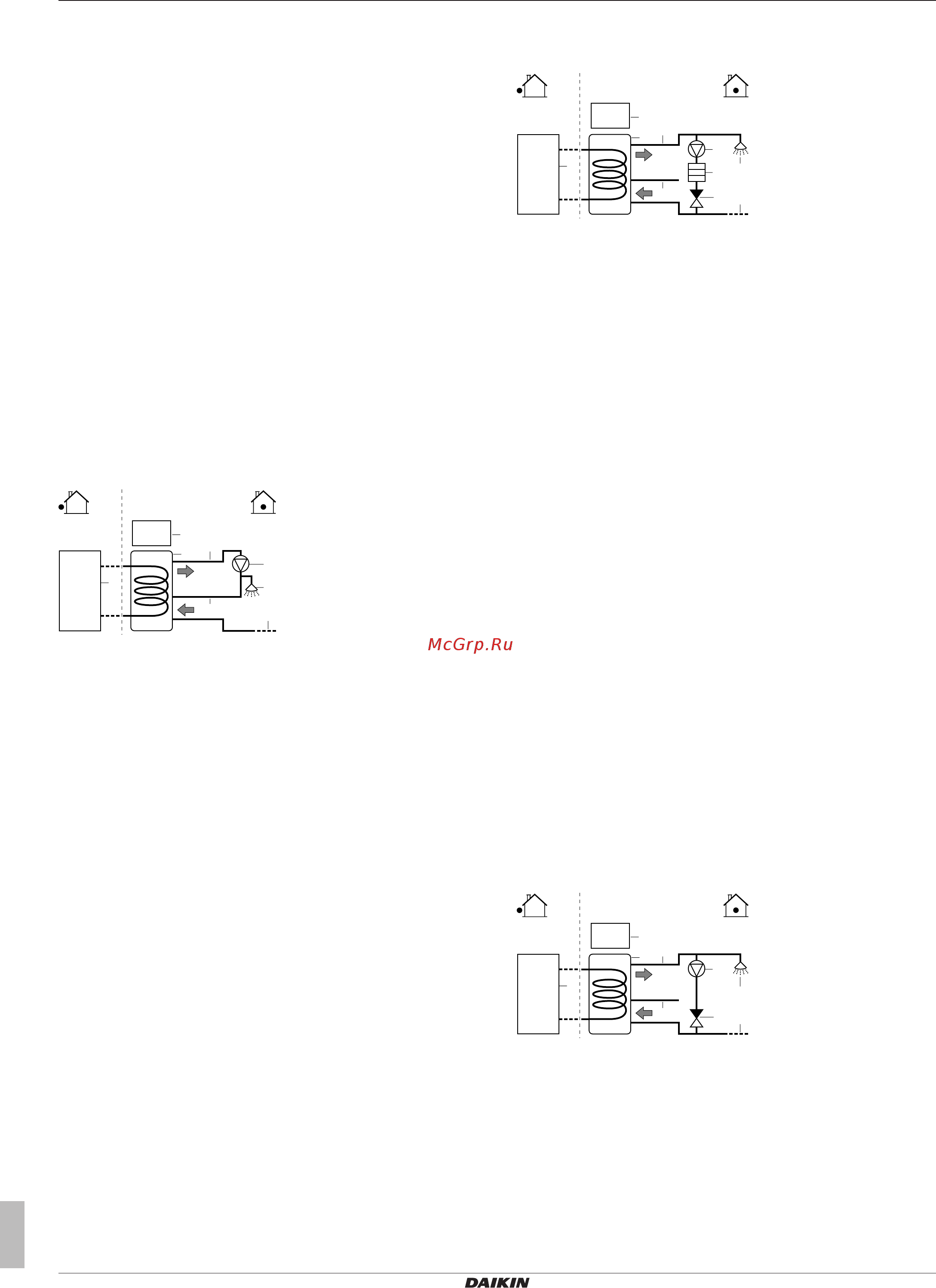

5.4.4 Насос ГВБП для быстрого нагрева
воды
Настройка
c
e
a
f
d
b
h
g
a Наружный агрегат
b Резервуар горячей воды бытового потребления
c Насос горячей воды бытового потребления
d Распределительная коробка
e Душ
f Холодная вода
g ВЫХОД горячей воды бытового потребления
h Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет
моментально подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в
обязанности установщика.
▪ Дополнительная информация о рециркуляционном
соединении приведена в разделе "7.8.8Подключение насоса
горячей воды бытового потребления" на стр. 50 и в
руководстве по монтажу резервуара горячей воды бытового
потребления.
Конфигурирование
▪ Дополнительную информацию см. в разделе
"8Конфигурирование"на стр.56.
▪ Через интерфейс пользователя можно запрограммировать
расписание управления насосом ГВБП. Дополнительная
информация приведена в руководстве по применению для
пользователя.
5.4.5 Насос ГВБП для дезинфекции
Настройка
c
j
b
a
d f
i
e g
h
a Наружный агрегат
b Резервуар горячей воды бытового потребления
c Насос горячей воды бытового потребления
(приобретается на месте)
d Нагревательный элемент (приобретается по месту
установки)
e Обратный клапан (приобретается на месте)
f Душ (приобретается по месту установки)
г Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
j Блок управления
▪ За монтаж насоса горячей воды бытового потребления,
который приобретается по месту, отвечает установщик.
▪ Для температуры резервуара горячей воды бытового
потребления можно задать значение 75°C (если [E-07]=0) или
80°C (если [E-07]=5). Если действующие нормативы требуют
установки более высокой температуры для дезинфекции,
можно соединить насос ГВБП и нагревательный элемент, как
показано выше.
▪ Если действующие нормативы требуют дезинфекции
трубопроводов воды до места отвода, можно соединить насос
ГВБП и нагревательный элемент (при необходимости), как
показано выше.
▪ Дополнительная информация о рециркуляционном
соединении приведена в разделе "7.8.8Подключение насоса
горячей воды бытового потребления" на стр. 50 и в
руководстве по монтажу резервуара горячей воды бытового
потребления.
Конфигурирование
Наружный агрегат может управлять работой насоса ГВБП.
Дополнительную информацию см. в разделе
"8Конфигурирование"на стр.56.
5.4.6 Насос ГВБП для предварительного
нагрева резервуара
Настройка
c
i
b
a
e
h
d
f
g
a Наружный агрегат
b Резервуар горячей воды бытового потребления
c Насос горячей воды бытового потребления
(приобретается на месте)
d Обратный клапан (приобретается на месте)
e Душ (приобретается по месту установки)
f Холодная вода
г ВЫХОД горячей воды бытового потребления
h Рециркуляционное соединение
i Блок управления
▪ За монтаж насоса горячей воды бытового потребления,
который приобретается по месту, отвечает установщик.
