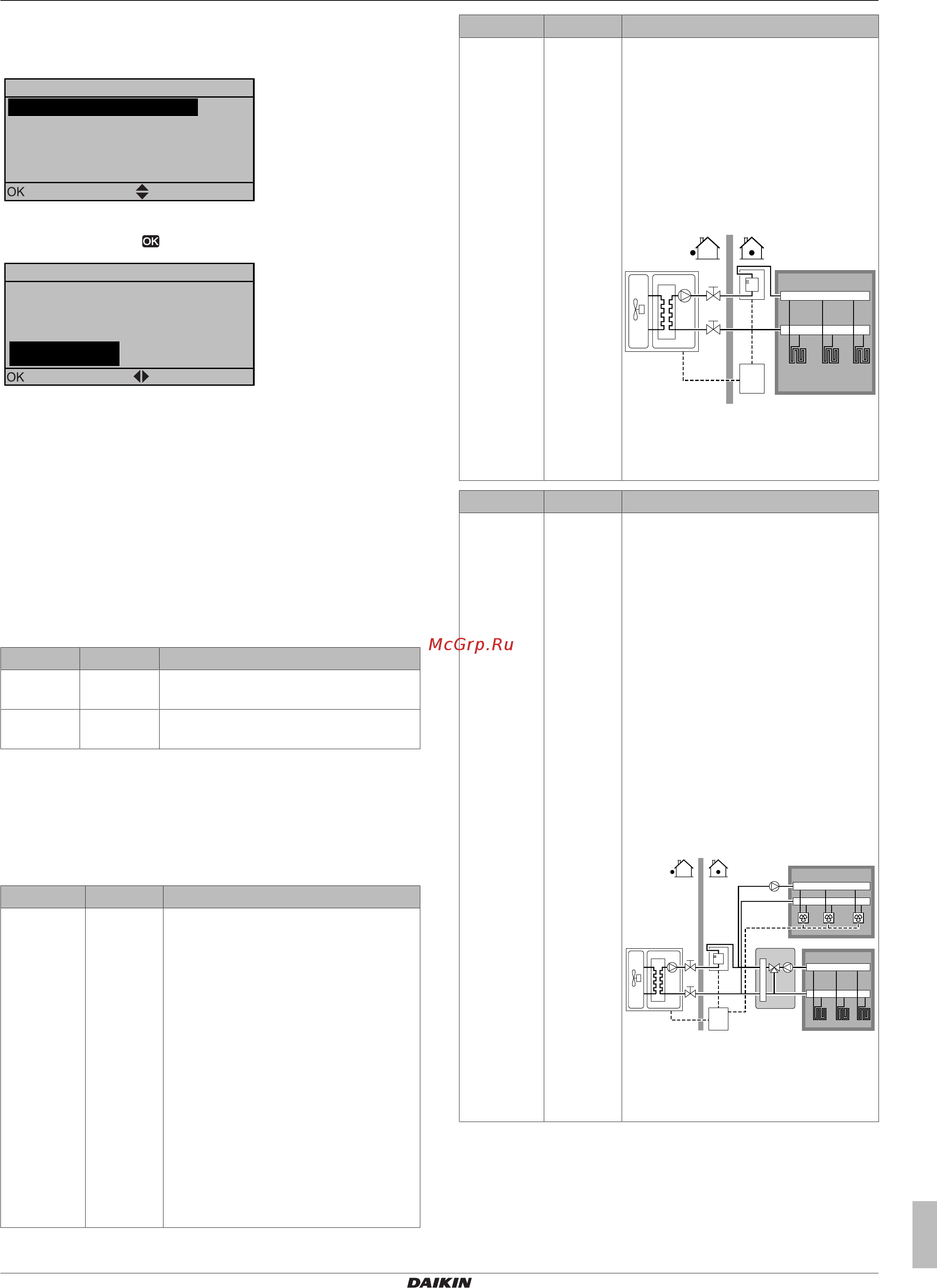

8 Конфигурирование
Руководство по применению для установщика
59
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
3 Установите настройки плана системы: Стандарт, Опции,
Мощность. Подробности см. в разделе "8.2 Базовая
конфигурация"на стр.59.
A.2 1
Прокрут.
Выбрать
Схема системы
Стандарт
Опции
Мощность
Подтвердить схему
4 После конфигурирования выберите пункт Подтвердить
схему и нажмите .
Подтвердить схему
Подтвердите схему системы.
Система перезапустится
будет готова для
первого запуска.
OK
Отмена
Подтверд
Регул.
5 Интерфейс пользователя инициализируется повторно и
можно продолжать установку настроек при помощи
установки других доступных настроек и ввод системы в
эксплуатацию.
При изменении настроек установщика система запросит
подтверждение. При выполнении подтверждения, на короткое
время экран ВЫКЛЮЧИТСЯ и затем на несколько секунд будет
отображаться “busy” (занято).
8.2 Базовая конфигурация
8.2.1 Быстрый мастер: язык / время и дата
№ Код Описание
[A.1] Отсутствуе
т
Язык
[1] Отсутствуе
т
Время и дата
8.2.2 Быстрый мастер: стандартный
Настройки обогрева и охлаждения помещений
Система нагревает или охлаждает помещение. Установки
нагревания/охлаждения помещения должны быть сделаны в
зависимости от типа применения, соответственно.
# Код Описание
[A.2.1.7] [C-07] Метод упр.агрегатом:
▪ 0 (Контроль LWT): Работа блока
зависит от температуры воды на
выходе, фактическая температура в
помещении и/или требуемый нагрев
или охлаждение помещения не
учитываются.
▪ 1 (Внеш.контр.RT): Работа блока
определяется внешним
термостатом или аналогичным
устройством (например,
конвектором для теплового насоса).
▪ 2 (Контроль RT) (по умолчанию):
управление блоком определяется
на основе окружающей
температуры интерфейса
пользователя.
# Код Описание
[A.2.1.8] [7-02] Система может подавать воду на
выходе в две зоны температуры воды.
Во время конфигурирования должен
быть задан номер зоны воды.
Число зон LWT:
▪ 0 (1 зона LWT) (по умолчанию):
только 1 зона температуры воды на
выходе. Эта зона называется
основной зоной температуры воды
на выходе.
a
▪ a: Основная зона температуры воды
на выходе
продолжение >>
# Код Описание
[A.2.1.8] [7-02] << продолжение
▪ 1 (2 зоны LWT): 2 зоны температуры
воды на выходе. Зона с самой
низкой температурой воды на
выходе (при нагревании)
называется основной
температурной зоной выходящей
воды. Зона с самой высокой
температурой выходящей воды (при
нагревании) называется
дополнительной температурной
зоной выходящей воды. На
практике, основная температурная
зона выходящей воды состоит из
теплоизлучателей с высокой
нагрузкой и станции смешивания
установленной для получения
нужной температуры воды на
выходе.
a
b
▪ a: Дополнительная зона
температуры воды на выходе
▪ b: Основная зона температуры воды
на выходе
