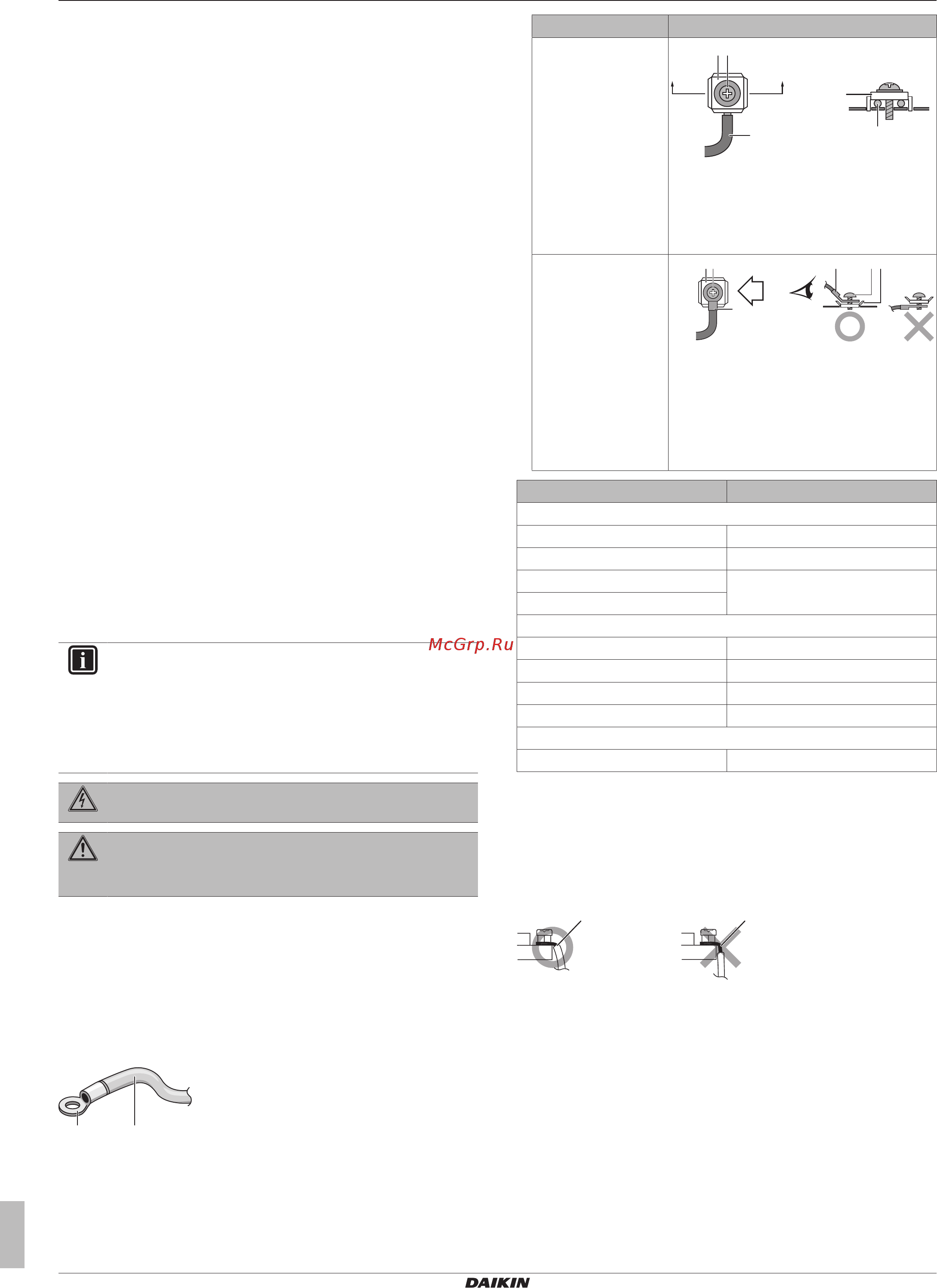

7 Монтаж
Руководство по применению для установщика
46
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Контроль соответствия системы электропитания
электрическим характеристикам блоков.
2 Подсоединение электропроводки к наружному агрегату
(если применимо).
3 Подсоединение электропроводки к блоку управления
EKCB07CAV3 (если применимо).
4 Подсоединение электропроводки к дополнительному блоку
EK2CB07CAV3 (если применимо).
5 Подсоединение электропроводки к резервному
нагревателю (если применимо).
6 Подсоединение основного источника питания
7 Подключите источника питания резервного нагревателя
(если применимо).
8 Подсоединение интерфейса пользователя.
9 Подсоединение запорных клапанов (если применимо).
10 Подсоединение электрических счетчиков (если применимо).
11 Подсоединение насоса горячей воды бытового
потребления (если применимо).
12 Подсоединение выхода аварийной сигнализации (если
применимо).
13 Подсоединение выхода ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
охлаждения/нагрева помещения (если применимо).
14 Подсоединение кабеля переключения на внешний источник
тепла (если применимо).
15 Подсоединение цифровых входов для управления
потреблением энергии (если применимо).
7.8.2 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
7.8.3 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие рекомендации.
▪ При использовании многожильных проводов установите
круглый обжимной наконечник на конец провода. Установите
круглый отогнутый разъем на провод над покрытой частью и
закрепите разъем подходящим инструментом.
b a
a Проводка со скрученными многожильными кабелями
b Круглый отогнутый разъем
▪ Для установки проводов используйте следующий способ:
Тип провода Способ установки
Одножильный
провод
cb
c
aa
A
AA´
A´
a Одножильный провод с петлей на
конце
b Винт
c Плоская шайба
Проводка со
скрученными
многожильными
кабелями с круглым
отогнутым
разъемом
c b ba c
a
B
B
a Разъем
b Винт
c Плоская шайба
O Допустимо
X НЕДОПУСТИМО
Позиция Момент затяжки (Н•м)
Наружный агрегат
X3M 0,8~0,9
X4M 2,2~2,7
X5M 0,8~0,9
X7M
Блок управления/дополнительный блок
X1M 2,2~2,7
X2M 0,8~0,9
X4M 1,3~1,6
X8M 0,8~0,9
Резервный нагреватель
X15M 0,8~0,9
7.8.4 Подключение электропроводки на
наружный агрегат
1 Снимите крышку распределительной коробки. См. раздел
"7.2.2Чтобы открыть наружный агрегат"на стр.37.
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
3 Проложите проводку через заднюю стенку блока:
