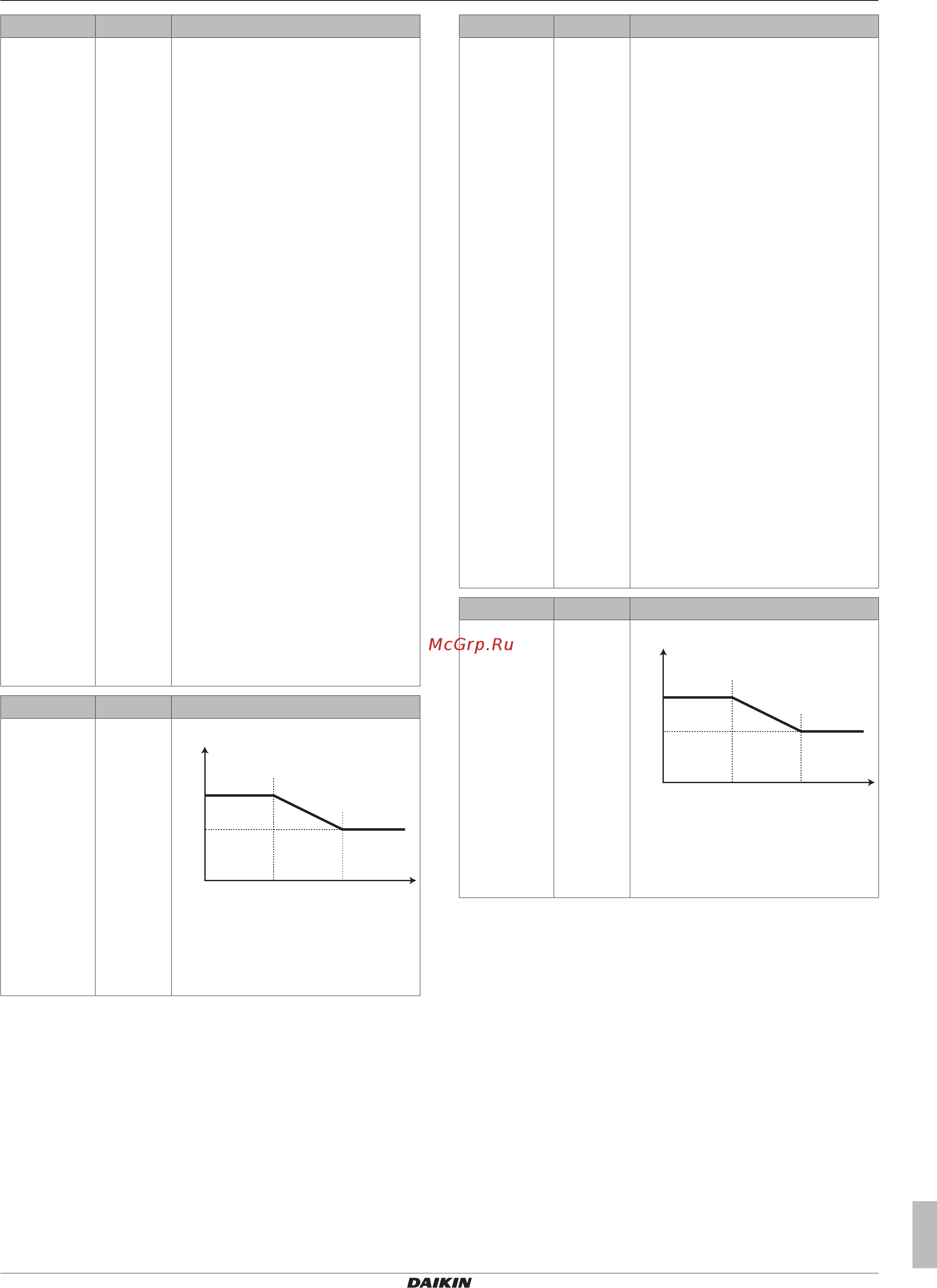

8 Конфигурирование
Руководство по применению для установщика
65
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
# Код Описание
[A.3.1.1.1] Отсутству
ет
<< продолжение
▪ 2 (Абс+по графику): Нужная
температура воды на выходе:
▪ НЕ зависящий от погоды (т.е. НЕ
зависит от наружной
температуры окружающей
среды)
▪ в соответствии с расписанием.
Запланированные действия
включают необходимые
переключения, предварительно
заданные или определенные
пользователем.
Примечание: Данное значение
может быть установлено только
при управлении температурой
воды на выходе.
▪ 3 (WD + по графику): Нужная
температура воды на выходе:
▪ зависящий от погоды (т.е.
зависит от наружной
температуры окружающей
среды)
▪ в соответствии с расписанием.
Предусмотренные расписанием
действия состоят из
предварительной установки или
пользовательских настроек
нужных температур воды на
выходе.
Примечание: Данное значение
может быть установлено только
при управлении температурой
воды на выходе.
# Код Описание
[7.7.1.1] [1-00]
[1-01]
[1-02]
[1-03]
Уст.завис.от темп.нагрев:
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
▪ T
t
: Заданная температура воды на
выходе (основная)
▪ T
a
: Температура снаружи
продолжение >>
# Код Описание
[7.7.1.1] [1-00]
[1-01]
[1-02]
[1-03]
<< продолжение
▪ [1-00]: Низкая температура
наружного воздуха. –40°C~+5°C
(по умолчанию: –10°C)
▪ [1-01]: Высокая температура
наружного воздуха. 10°C~25°C (по
умолчанию: 15°C)
▪ [1-02]: Нужная температура воды
на выходе, когда наружная
температура равна или опускается
ниже низкой температуры
окружающего воздуха.
[9‑01]°C~[9‑00]°C (по умолчанию:
45°C).
Внимание! Данное значение
должно быть выше [1-03],
поскольку низких температурах
снаружи требуется более теплая
вода.
▪ [1-03]: Нужная температура воды
на выходе, при наружной
температуре равной или
поднимающейся выше высокой
температуры окружающего
воздуха. [9‑01]°C~min(45, [9‑00])°C
(по умолчанию: 35°C).
Внимание! Данное значение
должно быть ниже [1-02], при
высоких температурах снаружи
требуется вода менее теплая.
# Код Описание
[7.7.1.2] [1-06]
[1-07]
[1-08]
[1-09]
Уст.завис от темп.охлаждение:
[1-09]
[1-08]
T
a
T
t
[1-06] [1-07]
▪ T
t
: Заданная температура воды на
выходе (основная)
▪ T
a
: Температура снаружи
продолжение >>
