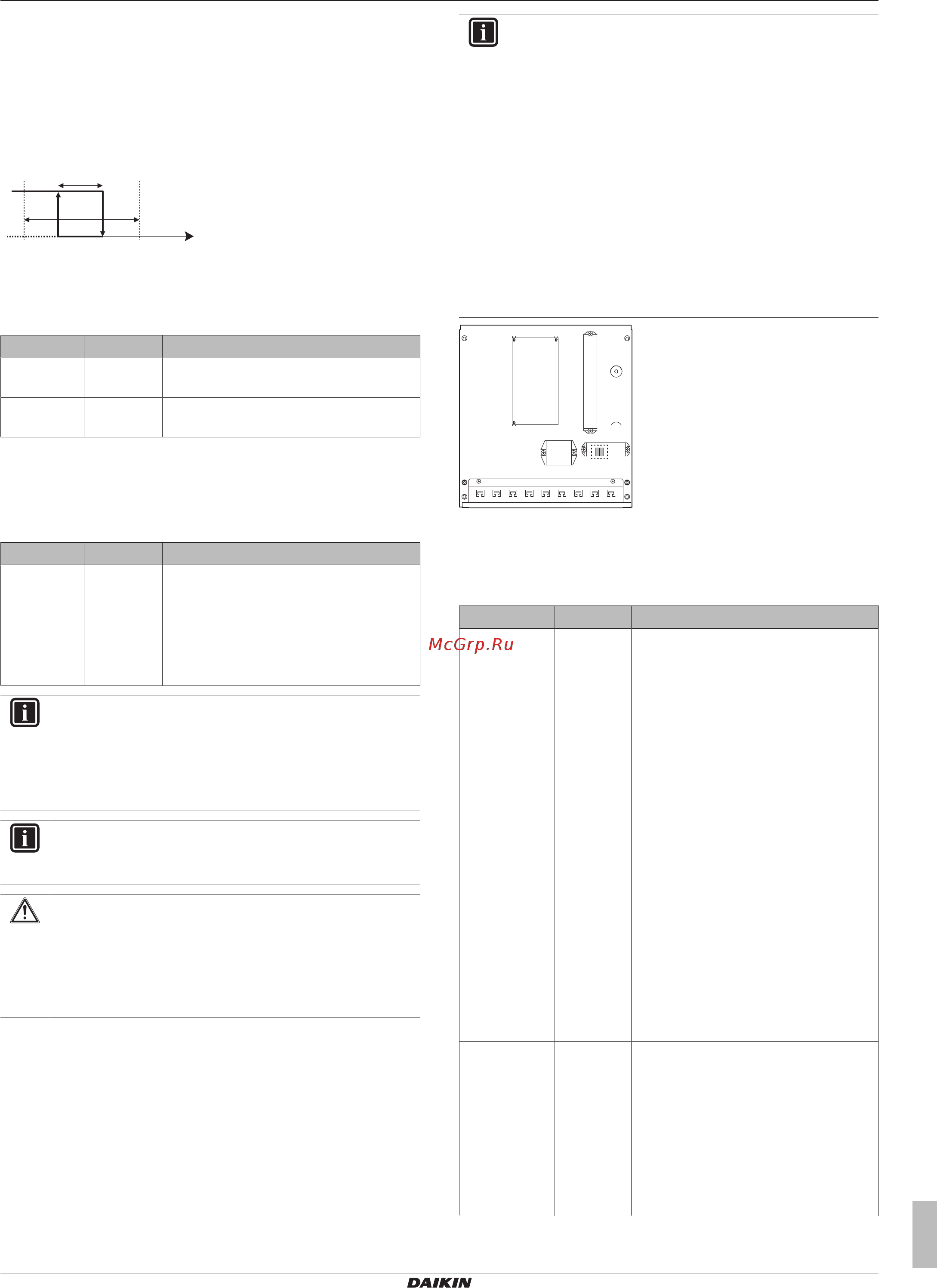

8 Конфигурирование
Руководство по применению для установщика
81
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
Когда температура T
A
достигает точки T
calc
, активизируется
бивалентный сигнал разрешения источника тепла. Чтобы
предотвратить слишком частые переключения, предусмотрен
гистерезис 3°C.
▪ [C‑03] Температура ВКЛЮЧЕНИЯ. Ниже этой температуры
бивалентный режим всегда ВКЛЮЧЕН. T
calc
игнорируется.
▪ [C‑04] Рабочий диапазон, в пределах которого
рассчитывается T
calc
.
T
A
T
calc
[C-03]+[C-04]
3°C
[C-03]
a
b
T
A
Температура снаружи
T
calc
Рассчитанная температура
a Замкнут
b Разомкнут
# Код Описание
Отсутствуе
т
[C-03] Диапазон: –25°C~25°C (по умолчанию:
0°C) (шаг: 1°C)
Отсутствуе
т
[C-04] Диапазон: 2°C~10°C (по умолчанию:
3°C) (шаг: 1°C)
Чтобы обеспечить оптимальную работу, когда выбрана
возможность 2, для параметра [C‑04] рекомендуется задать
превышающее используемое по умолчанию значение. В
зависимости от используемого водонагревателя для него
следует выбрать один из следующих вариантов эффективности:
# Код Описание
[A.6.A] [7‑05] ▪ 0: Очень высокая
▪ 1: Высокий
▪ 2: Средняя
▪ 3: Низкий
▪ 4: Очень низкая
ИНФОРМАЦИЯ
Цена электроэнергии может задаваться, только когда
ВКЛЮЧЕН бивалентный режим ([A.2.2.6.1] или [C-02]).
Эти значения могут задаваться только в структуре
меню [7.4.5.1], [7.4.5.2] и [7.4.5.3]. НЕ используйте
настройки просмотра.
ИНФОРМАЦИЯ
эф-сть в-нагр. [A.6.A] или [7‑05] отображается, когда
ВКЛЮЧЕН бивалентный режим ([A.2.2.6.1] или [C‑02]).
ПРЕДОСТЕРЕЖЕНИЕ
Включая функцию двухвариантной работы, обеспечьте
неукоснительное соблюдение правил, перечисленных
в разделе “Применение 5”.
Компания Daikin НЕ несет ответственность за ущерб в
результате несоблюдения данного правила.
ИНФОРМАЦИЯ
▪ Работа в бивалентном режиме при
задействованном параметре [4-03]=0/2 может
привести к нехватке горячей воды бытового
потребления при низкой температуре снаружи.
▪ Функция бивалентной работы не влияет на режим
нагрева воды бытового потребления. На нагрев
горячей воды бытового потребления, как и прежде,
работает только наружный агрегат.
▪ Для разрешающего сигнала вспомогательного
водонагревателя предназначены контакты X8M/3+4
дополнительного блока EK2CB07CAV3. Когда
сигнал активирован, контакты X8M/3+4 замкнуты.
Когда сигнал не активирован, контакты X8M/3+4
разомкнуты. Местоположение контактов показано
на представленном ниже рисунке.
3 4
X8M
8.3.4 Системные установки
Приоритеты (для систем с резервуаром горячей воды
бытового потребления)
# Код Описание
Отсутствует [5-02] Приоритет обогрева помещения.
Определяет, выполнена ли горячая
вода бытового назначения только с
помощью вспомогательного
нагревателя, когда приоритет
температуры наружного воздуха
ниже приоритета температуры
нагрева помещения. Эту функцию
рекомендуется включать, чтобы
уменьшить время нагрева
резервуара и гарантировать
комфорт при использовании горячей
воды бытового потребления.
▪ 0: отключено
▪ 1:включено
[5-01] Равновесная температура и
[5-03] приоритетная температура
нагрева помещения относятся к
резервному нагревателю. Поэтому
следует задать значение [5‑03]
равным или на несколько градусов
превышающим значение [5‑01].
Отсутствует [5-03] Температура приоритета обогрева
помещения.
Определяет температуру наружного
воздуха, которая ниже горячей воды
бытового потребления будут
нагреваться только
вспомогательным нагревателем.
Диапазон: –15°C~35°C (по
умолчанию: 0°C).
