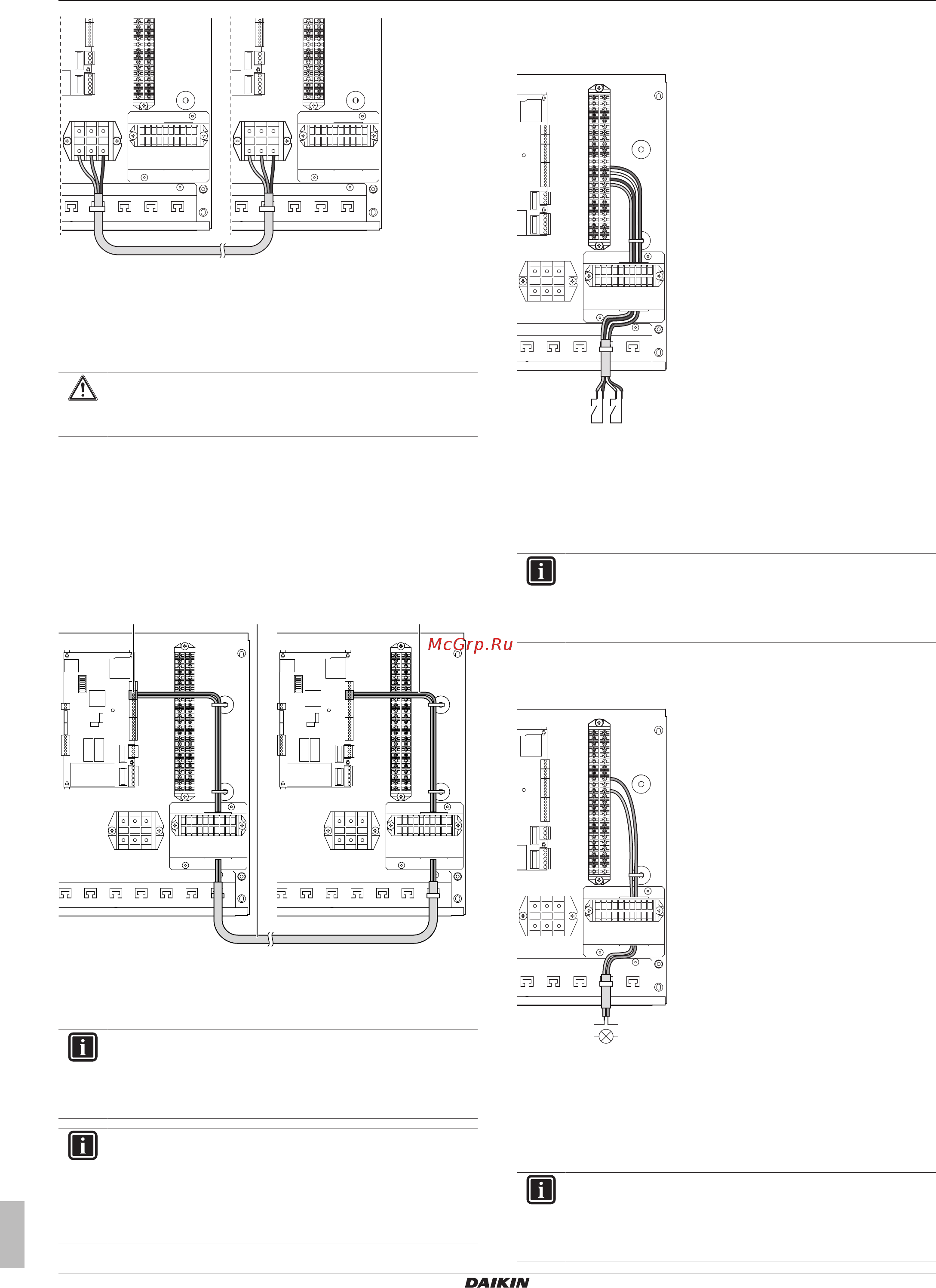

7 Монтаж
Руководство по применению для установщика
52
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
X2M
X8M
X2M
X8M
X1M
321
X1M
321
A4PA4P
1 GND
2 L
3 N
2 Прикрепите кабель стяжками к креплениям стяжек кабелей,
чтобы устранить натяжение, и обеспечьте ОТСУТСТВИЕ
контакта кабеля с острыми кромками.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
7.8.14 Подключение соединительного кабеля
между дополнительным блоком и
блоком управления
1 Подсоедините разъемы из пакета с принадлежностями к
разъемам A1P на печатных платах X5A блока управления и
дополнительного блока.
2 Соедините разъемы приобретаемым по месту кабелем.
X5A
A4P
X5A
A4P
a b a
a Разъемы (принадлежности)
b Соединительный кабель (приобретается по месту)
7.8.15 Подключение электрических счетчиков
ИНФОРМАЦИЯ
▪ Требуется дополнительный блок EK2CB07CAV3.
▪ Подключение выполняется к дополнительному
блоку EK2CB07CAV3.
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, проверьте полярность.
Положительный вывод НЕОБХОДИМО подсоединять к
контактам X2M/7 и X2M/9; отрицательный — к
контактам X2M/8 и X2M/10.
1 Подсоедините кабель электрических счетчиков к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X8M
X1M
A4P
7
8
9
10
S5P S6P
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
7.8.16 Подключение подачи аварийного
сигнала
ИНФОРМАЦИЯ
▪ Требуется дополнительный блок EK2CB07CAV3.
▪ Подключение выполняется к дополнительному
блоку EK2CB07CAV3.
1 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке.
X2M
X8M
X1M
A4P
15
13
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
7.8.17 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
ИНФОРМАЦИЯ
▪ Требуется дополнительный блок EK2CB07CAV3.
▪ Подключение выполняется к дополнительному
блоку EK2CB07CAV3.
