7 Монтаж
Руководство по применению для установщика
37
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01

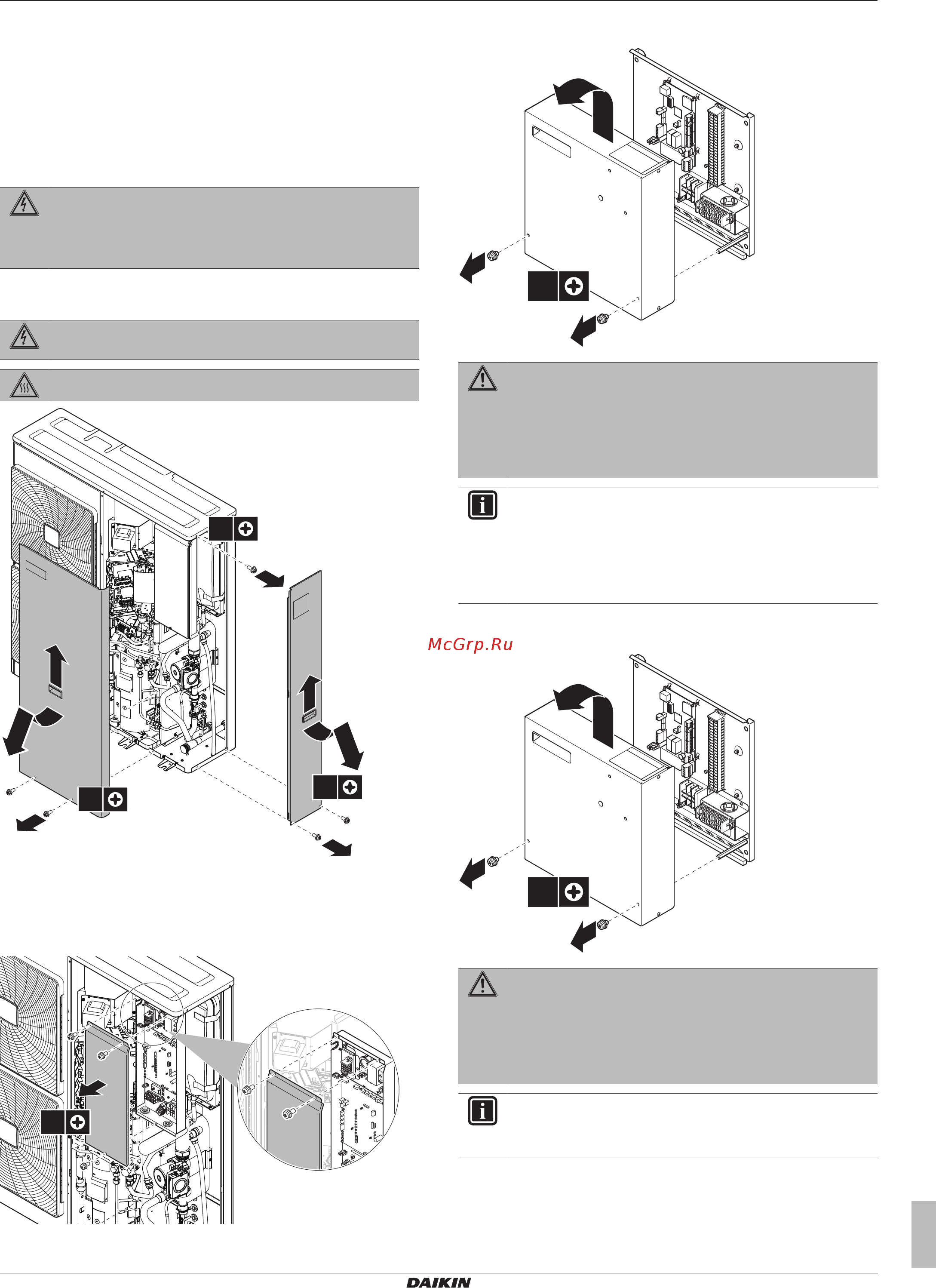

7.2 Открытие агрегата
7.2.1 Открытие блоков
В определенные моменты времени требуется открыть блок.
Пример:
▪ При подсоединении электропроводки
▪ При выполнении технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
НЕ оставляйте блок без присмотра со снятой
сервисной панелью.
7.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1×
2×
2×
6
5
1
3
4
2
8
9
7
7.2.3 Открытие крышки распределительной
коробки наружного агрегата
3×
7.2.4 Открытие блока управления
1
1
2
2×
ПРЕДУПРЕЖДЕНИЕ
Винты поставляются с зубчатыми пружинными
шайбами. ВСЕГДА используйте зубчатые пружинные
шайбы, в том числе, когда требуется замена винтов. В
противном случае возможно поражение электрическим
током.
ИНФОРМАЦИЯ
Отверстия в передней панели предназначены для
подключения интерфейса пользователя к блоку
управления. Если интерфейс пользователя НЕ
подсоединяется к блоку управления, НЕ извлекайте
заглушки из отверстий.
7.2.5 Открытие дополнительного блока
1
1
2
2×
ПРЕДУПРЕЖДЕНИЕ
Винты поставляются с зубчатыми пружинными
шайбами. ВСЕГДА используйте зубчатые пружинные
шайбы, в том числе, когда требуется замена винтов. В
противном случае возможно поражение электрическим
током.
ИНФОРМАЦИЯ
НЕ извлекайте заглушки из передней панели
дополнительного блока.
