8 Конфигурирование
Руководство по применению для установщика
60
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
# Код Описание

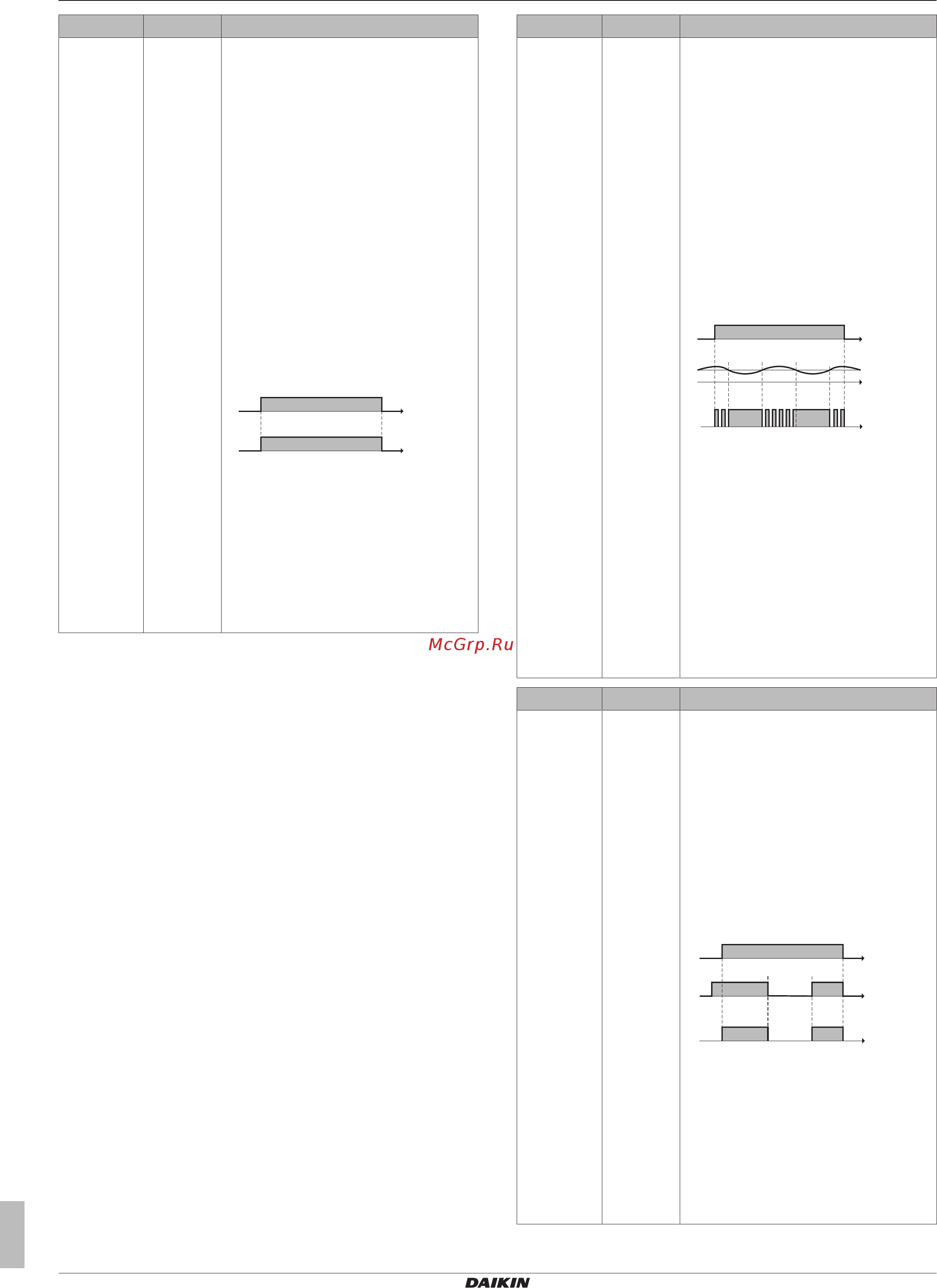

[A.2.1.9] [F-0D] При ВЫКЛЮЧЕНИИ управления
нагревания/охлаждения помещения с
помощью интерфейса пользователя,
насос всегда ВЫКЛЮЧАЕТСЯ. При
включении управления нагреванием/
охлаждением помещения, вы можете
выбрать желаемый режим работы
насоса (доступно только при
нагревании/охлаждении помещения)
Режим работы насоса:
▪ 0 (Непрерывный): непрерывная
работа насоса независимо от
условия ВКЛЮЧЕНИЯ или
ВЫКЛЮЧЕНИЯ термостата.
Примечание: постоянная работа
насоса требует больших затрат
энергии, чем работа насоса по
требованию или определенному
шаблону.
a
b c
d
b c
▪ a: Контроль нагрева/охлаждения
помещения (интерфейс
пользователя)
▪ b: ВЫКЛ
▪ c: ВКЛ
▪ d: Работа насоса
продолжение >>
# Код Описание
[A.2.1.9] [F-0D] << продолжение
▪ 1 (Демонстрац.): Насос включается,
когда имеется запрос на нагрев или
охлаждение, а температура воды на
выходе еще не достигла нужной
температуры. При нахождении в
режиме термореле ВЫКЛЮЧЕНО,
насос запускается через каждые 5
минут для проверки температуры
воды и требуемого нагревания или
охлаждения при необходимости.
Примечание: Работа по шаблону
НЕВОЗМОЖНА при управлении с
помощью внешнего или внутреннего
комнатного термостата.
a
b
d
e
f
c
g
b
c
▪ a: Контроль нагрева/охлаждения
помещения (интерфейс
пользователя)
▪ b: ВЫКЛ
▪ c: ВКЛ
▪ d: Температура воды на выходе
▪ e: Фактическая
▪ f: Требуемая
▪ g: Работа насоса
продолжение >>
# Код Описание
[A.2.1.9] [F-0D] << продолжение
▪ 2 (По запросу) (по умолчанию):
Работа насоса по требованию.
Пример: Использование
комнатного термостата создает
условие ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ термостата. Когда
нет такой потребности, насос
ВЫКЛЮЧЕН. Примечание:
Требование НЕ доступно при
управлении температурой воды на
выходе.
a
d
e
b
b
c
b c
c
▪ a: Контроль нагрева/охлаждения
помещения (интерфейс
пользователя)
▪ b: ВЫКЛ
▪ c: ВКЛ
▪ d: Запрос на обогрев (внешн. или
обычным комн. термостатом)
▪ e: Работа насоса
