6 Подготовка
Руководство по применению для установщика
35

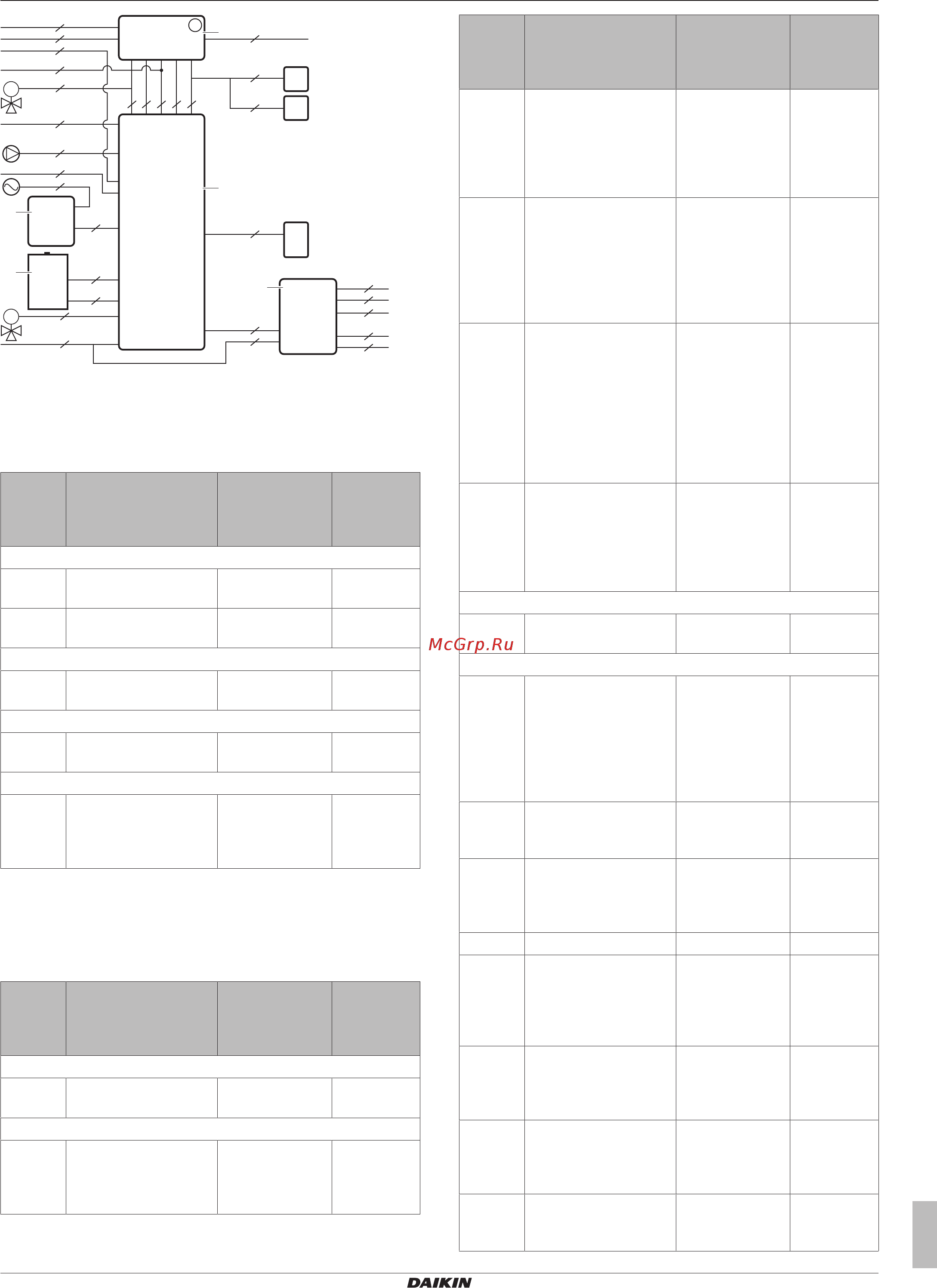

EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
M
M
1
2
13
5
21
18
14
15
23
17
19
16
20
12
911 10 7 8
3
4
28
30
29
27
26
25
24
6
b
c
a
e
d
22
a Комплект резервного нагревателя
b Наружный агрегат
c Блок управления
d Дополнительный блок
e Резервуар горячей воды бытового потребления
Наружный агрегат
Позиция Описание Провода Максималь
ный
рабочий
ток
Электропитание
1 Электропитание
наружного агрегата
2+GND или
3+GND
(a)
2 Обычная подача
электропитания
2 6,3А
Интерфейс пользователя
3 Интерфейс
пользователя
2
(b)
Опционное оборудование
4 Дистанционный
наружный датчик
2
(c)
Приобретаемые по месту установки компоненты
5 Управление нагревом/
охлаждением
помещения (или
запорный клапан)
2
(c)
(a) Смотрите паспортную табличку на наружном агрегате.
(b) Кабель сечением 0,75мм²–1,25мм²; максимальная
длина: 500м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
(c) Минимальное сечение кабеля 0,75мм².
Блок управления
Позиция Описание Провода Максималь
ный
рабочий
ток
Электропитание
6 Электропитание
блока управления
2+GND
(a)
Соединительный кабель
7 Соединительный
кабель между
наружным агрегатом и
блоком управления
2
(b)
Позиция Описание Провода Максималь
ный
рабочий
ток
8 Соединительный
кабель для
интерфейса
пользователя (между
наружным агрегатом и
блоком управления)
2
(c)
9 Соединительный
кабель для насоса
горячей воды
бытового
потребления (между
наружным агрегатом и
блоком управления)
2
(d)
10 Соединительный
кабель для
управления нагревом/
охлаждением
помещения (или для
запорного клапана)
(между наружным
агрегатом и блоком
управления)
2
(j)
11 Соединительный
кабель для комплекта
клапанов EKMBHBP1
(между наружным
агрегатом и блоком
управления)
3 (2 из которых
совместно
используются с
проводами
позиции 10)
(h)
Интерфейс пользователя
12 Интерфейс
пользователя
2
(c)
Опционное оборудование
13 Источник
электропитания в
режиме
предпочтительного
энергосбережения
(беспотенциальный
контакт)
2
(e)
14 Насос горячей воды
бытового
потребления
2
(d)
15 Управление нагревом/
охлаждением
помещения (или
запорный клапан)
2
(k)
16 3-ходовой клапан 3
(f)
17 Электропитание для
вспомогательного
нагревателя и защита
от перегрева (от
блока управления)
4+GND
(a)
18 Электропитание для
вспомогательного
нагревателя (на блок
управления)
2+GND 13А
19 Термистор
резервуара горячей
воды бытового
потребления
2
(f)
20 Комнатный термостат/
конвектор теплового
насоса
3 или 4 100мА
(g)
