- 44 -
Типовые настройки преобразователя частоты серии FCI
3.5 Настройка преобразователя частоты для тельфера/
мостового крана

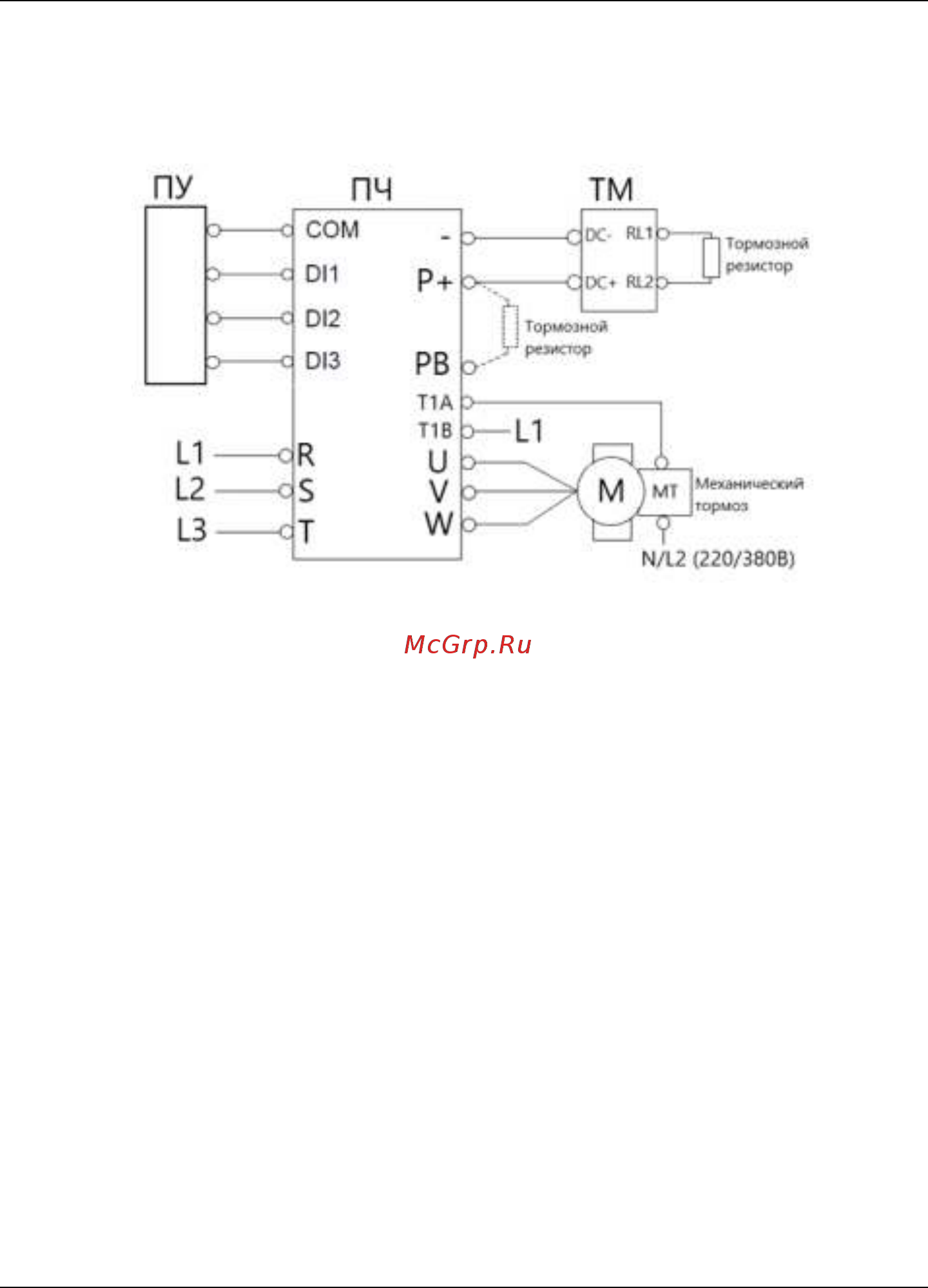

1. Схема подключения преобразователя частоты серии FCI
ПУ – пульт управления краном
ПЧ – преобразователь частоты
ТМ – тормозной модуль
M – электродвигатель
МТ – электропривод механического тормоза
Содержание
