Instart MCI-Р7.5-4B Типовые настройки онлайн [47/52] 471793
![Instart MCI-Р7.5-4B Типовые настройки онлайн [47/52] 471793](/views2/1762419/page47/bg2f.png)

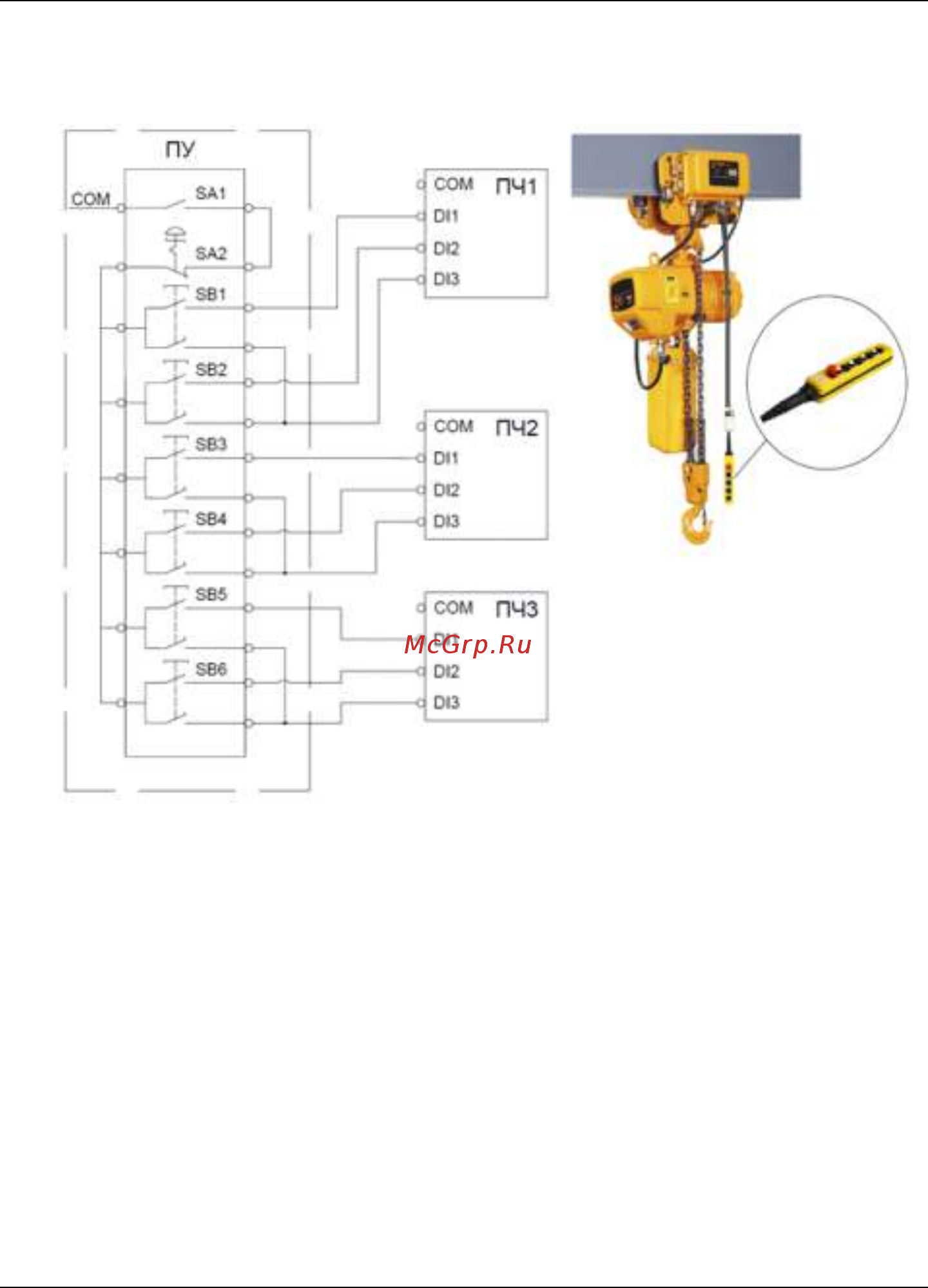

2. Схема подключения пульта управления краном к преобразователю
частоты серии FCI
ПУ – пульт управления краном
ПЧ1; ПЧ2; ПЧ3 – преобразователь частоты
SA1 – выключатель пульта управления краном
SA2 – аварийный выключатель
SB1…SB6 – кнопки с двойным нажатием
SB1, SB2 – управление приводом подъема/опускания груза
SB3, SB4 – управление приводом перемещения каретки
SB5, SB6 – управление приводом перемещения тельфера/мостового
крана
- 45 -
