5 | Операция
Справочное руководство для монтажника и пользователя
16
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12
5 Операция
Содержание раздела
5.1 Основное применение ......................................................................................................................................................... 16
5.1.1 Главный экран....................................................................................................................................................... 16
5.1.2 Главное меню ....................................................................................................................................................... 17
5.2 Режим работы ....................................................................................................................................................................... 18
5.2.1 Режимы работы .................................................................................................................................................... 19
5.2.2 Выбор рабочего режима...................................................................................................................................... 23
5.3 Заданная температура.......................................................................................................................................................... 24
5.3.1 Заданная температура ......................................................................................................................................... 24
5.3.2 Установка температуры ....................................................................................................................................... 26
5.4 Дата и время.......................................................................................................................................................................... 27
5.4.1 Замечания о настройке даты и времени ........................................................................................................... 27
5.4.2 Установка даты и времени .................................................................................................................................. 27
5.5 Воздухоток ............................................................................................................................................................................. 28
5.5.1 Направление воздухотока ................................................................................................................................... 28
5.5.2 Обороты вентилятора .......................................................................................................................................... 29
5.6 Вентиляция ............................................................................................................................................................................ 30
5.6.1 Режим вентиляции ............................................................................................................................................... 30
5.6.2 Интенсивность вентиляции ................................................................................................................................. 31
5.7 Дополнительные функции ................................................................................................................................................... 31
5.1 Основное применение
5.1.1 Главный экран

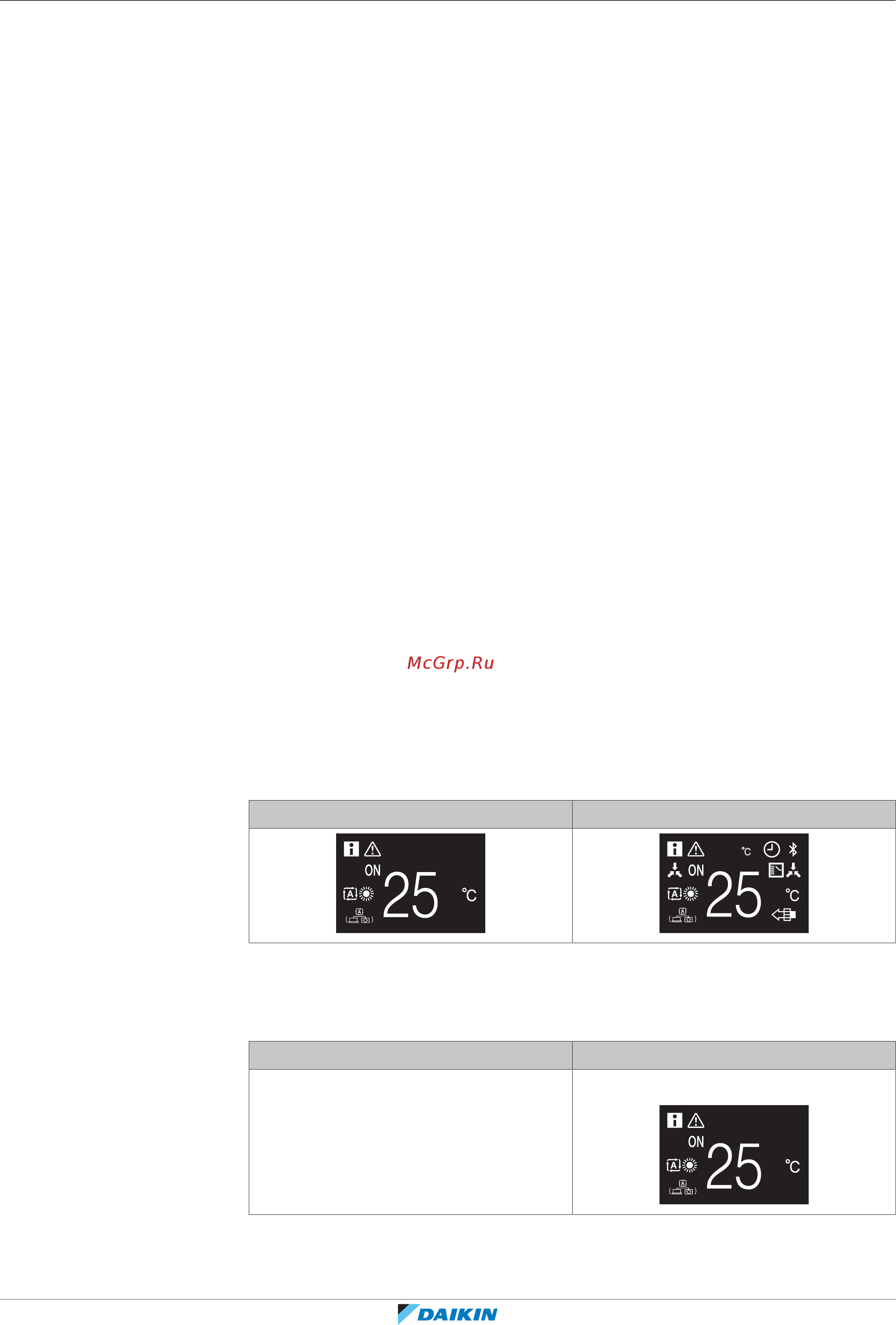

Режим главного окна
Главное окно пульта можно настроить на стандартное или подробное
представление. В стандартном представлении информация выводится в
ограниченном объеме, тогда как в подробном представлении самая
разнообразная информация отображается в главном окне в виде значков
состояния. После определенного периода бездействия пульта на экране
всегда открывается главное окно.
Стандартное представление Подробное представление
19
Режим отображения информации в главном окне
В определенных условиях в главном окне пульта можно производить ряд
действий.
Условие Действие
Система работает на охлаждение,
обогрев или на автомате.
Изменение заданной температуры
