Daikin BRC1H52W [43/140] Открывание пульта
![Daikin BRC1H52W [43/140] Открывание пульта](/views2/1762818/page43/bg2b.png)
10 | Монтаж
Справочное руководство для монтажника и пользователя
43
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12
1
2
2 Если по месту монтажа нет пыли, снимите защитную прокладку.

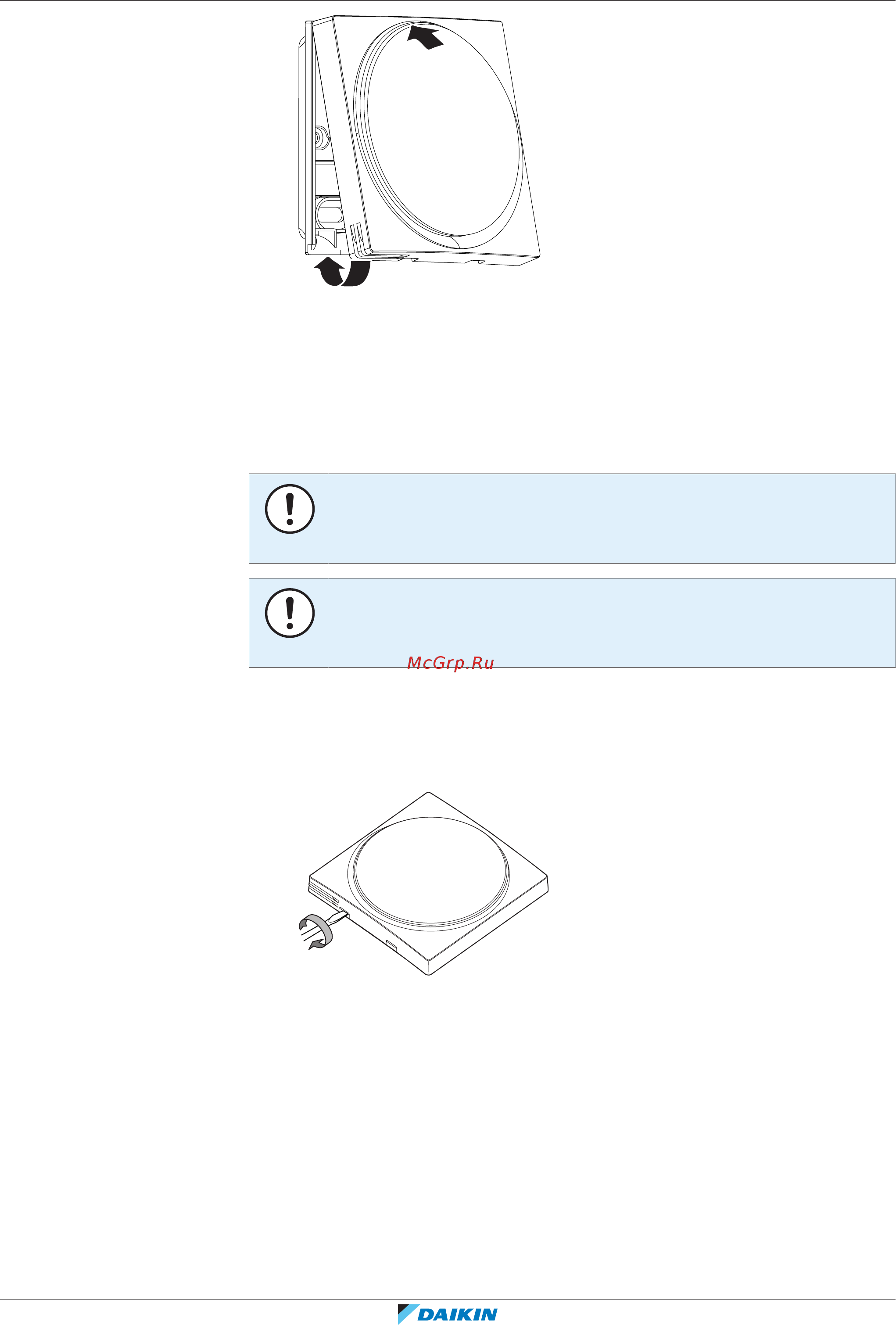

10.5 Открывание пульта
10.5.1 Меры предосторожности при открывании пульта
ПРИМЕЧАНИЕ
Плата пульта вмонтирована в переднюю часть корпуса. Открывая пульт, следите
за тем, чтобы не повредить плату.
ПРИМЕЧАНИЕ
Когда передняя и задняя части корпуса пульта отделены друг от друга,
обеспечьте защиту платы от пыли и влаги.
10.5.2 Как открыть пульт
1 Вставив плоское лезвие отвертки в одно из запорных приспособлений
внизу корпуса, медленно поверните отвертку.
