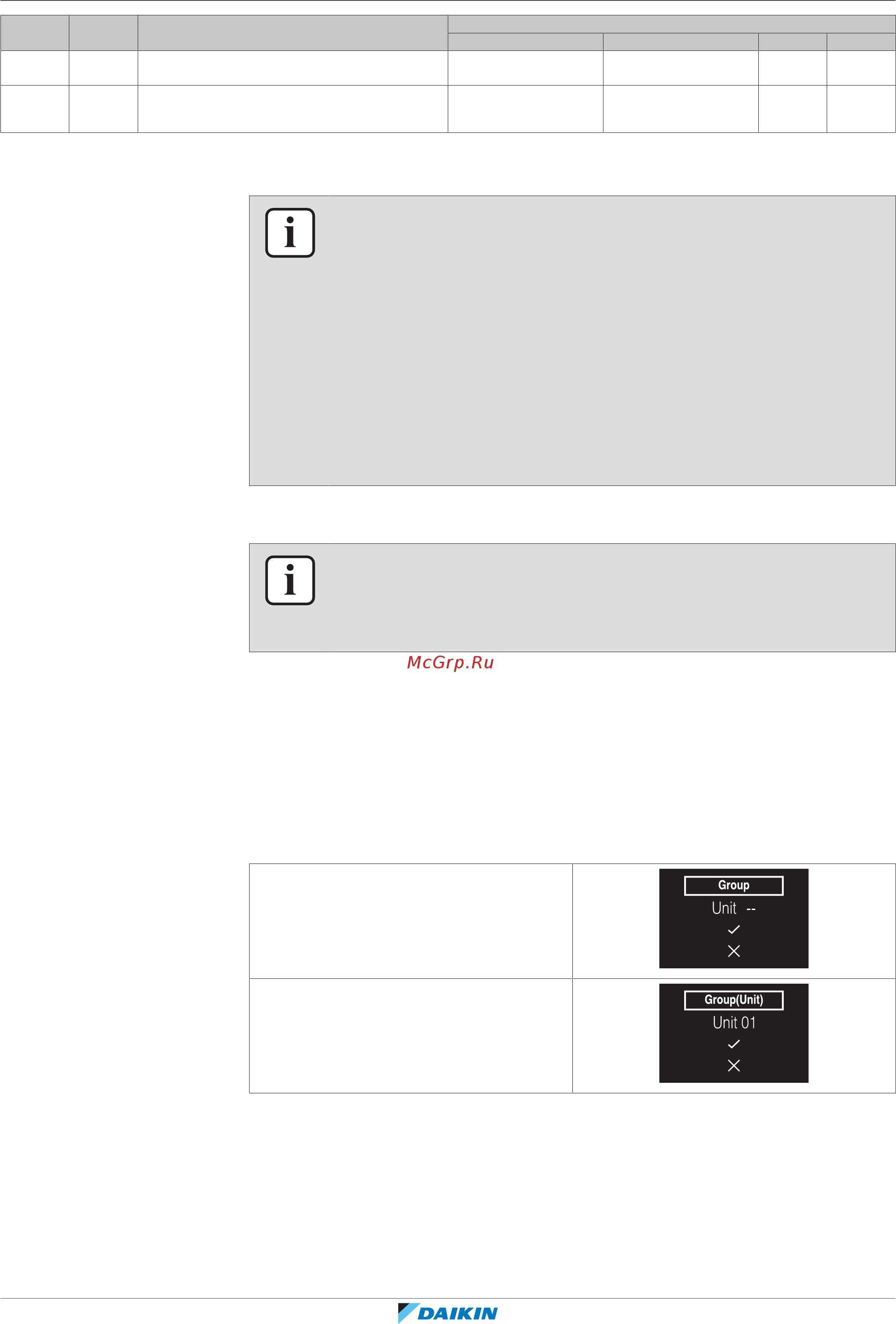

14 | Конфигурирование
Справочное руководство для монтажника и пользователя
79
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12
Mode SW Описание параметров (SW) —
01 02 03 04
1e 07 Продолжительность наложения при чередовании. Укажите
продолжительность наложения при чередовании.
30 мин. 15 мин. 10 мин. 5 мин.
1B 08 Летнее-зимнее время. Укажите порядок перехода системы на летнее-
зимнее время.
Отключить Автоматический переход Переход
вручную
Централизова
нное
управление
(a)
Применяется только с кодами 02-06. Коды 05 и 06 в таблице не приводятся. Дополнительные сведения см. в руководстве
по обслуживанию.
ИНФОРМАЦИЯ
▪ Подключение к внутреннему блоку дополнительных устройств может
повлечь за собой необходимость в изменении местных настроек.
Дополнительную информацию см. в руководстве по монтажу
дополнительных устройств.
▪ Подробные сведения о местных настройках внутренних блоков
определенных типов изложены в их руководствах по монтажу.
▪ Те местные настройки, которые с подключенным внутренним блоком не
применяются, на экране пульта не отображаются.
▪ Заданные по умолчанию значения местных настроек зависят от модели
внутреннего блока. Дополнительную информацию см. в руководстве по
обслуживанию внутренних блоков.
Местные настройки пульта дистанционного управления
ИНФОРМАЦИЯ
Местная настройка R1-11 пульта дистанционного управления позволяет менять
свойства индикатора состояния так, чтобы режим работы пульта подходил для
гостиниц.
14.1.5 Прочие настройки
Групповой адрес
Групповой адрес
Для централизованного управления работой системы необходимо выделить
внутренним блокам адреса. Адрес можно присвоить как целой группе
внутренних блоков, так и каждому такому блоку по отдельности.
Группа внутренних блоков
Отдельные внутренние блоки
Выделение адреса группе внутренних блоков
Предварительные условия: Откройте установочное меню.
1 Откройте меню настройки адресов.
