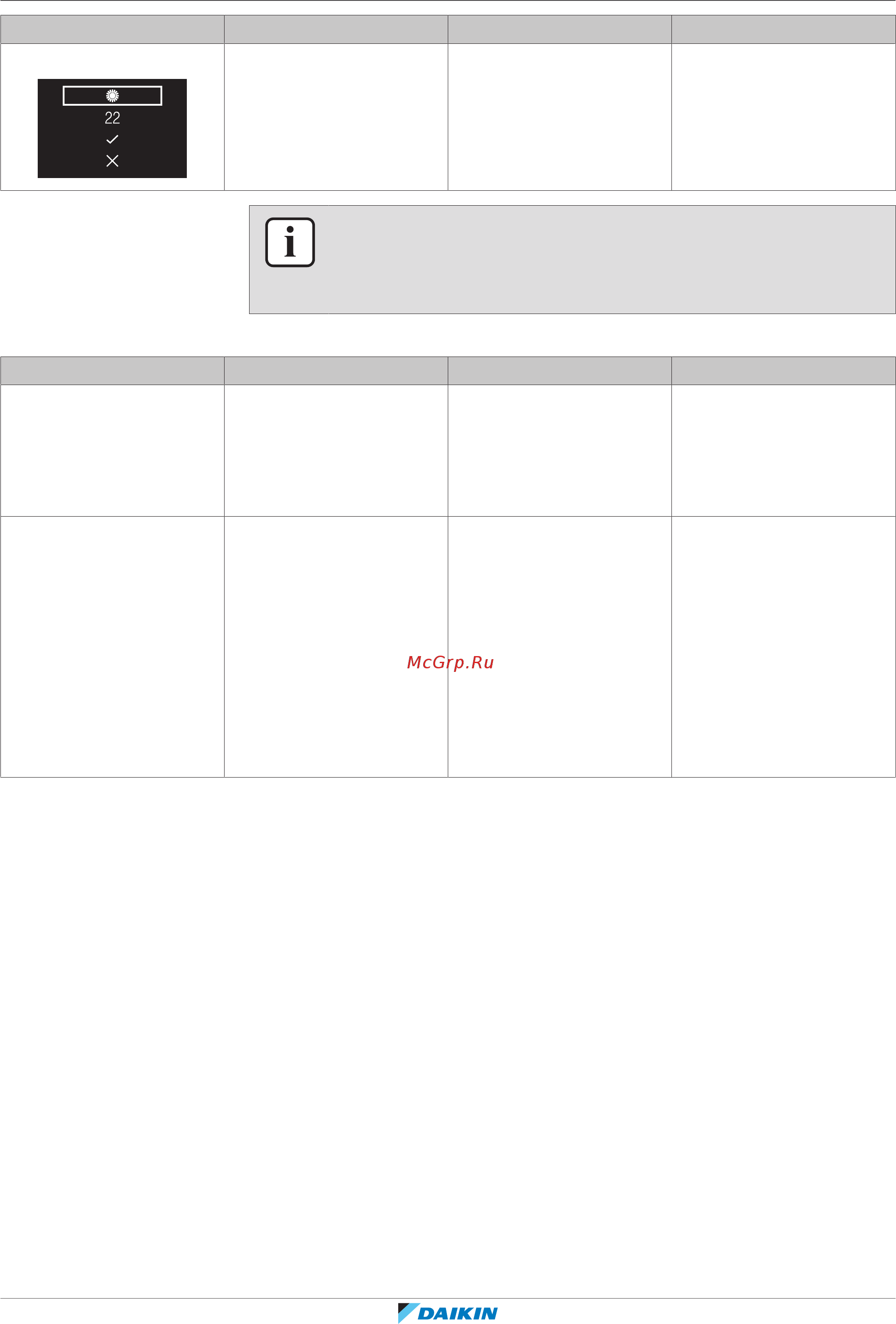

![Daikin BRC1H52W [86/140] Конфигурирование](/views2/1762818/page86/bg56.png)
14 | Конфигурирование
Справочное руководство для монтажника и пользователя
86
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12
Параметр Описание Допустимые значения: Значение по умолчанию
Сброс обогрева Заданное значение
температуры «сброса
обогрева по
умолчанию»
См. диапазон заданных
значений температуры и
ограничения
температурного
диапазона внутреннего
блока, «--»
«22°C»
ИНФОРМАЦИЯ
Если значение того или иного параметра установлено на «- -», то по завершении
отсчета заданного времени действующее значение этого параметра не
меняется.
Алгоритм оконного контакта
Оконный контакт B1 Контакт с ключ-картой B2 Время Действие
Контакт замкнут (окно
закрыто)
Контакт замкнут (ключ-
карта вставлена)
— ▪ Внутренний блок
работает, как обычно.
▪ Блок возвращается в
прежнее состояние до
размыкания контакта.
Контакт разомкнут (окно
открыто)
Контакт замкнут (ключ-
карта вставлена)
— Блок принудительно
отключается:
▪ Таймеры задержки и
сброса не работают.
▪ Режим «хозяев нет
дома» выключен.
▪ Невозможно включить-
выключить блок
кнопкой ВКЛ/ВЫКЛ на
пульте.
