5 | Операция
Справочное руководство для монтажника и пользователя
22
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12

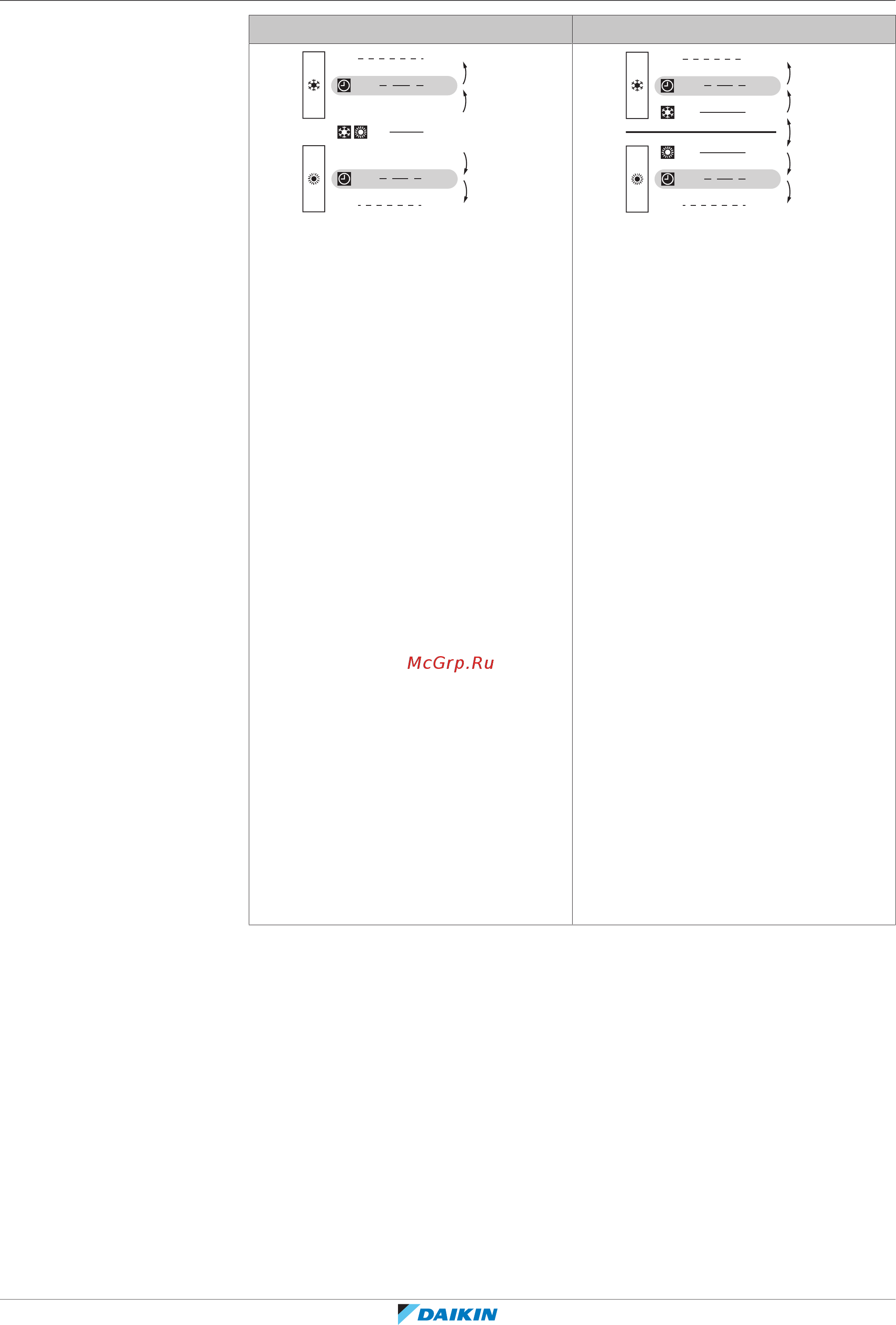

Единое заданное значение Два заданных значения
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
Система работает на обогрев
помещения. Когда температура в
помещении поднимается выше C1
(23°C), система переключается с
обогрева на охлаждение после того,
как истекает время задержки по
предохранительному таймеру. В
любом случае режимы
переключаются только после того, как
истекает время задержки по
предохранительному таймеру. После
переключения режимов происходит
сброс предохранительного таймера
перед новым отсчетом времени
задержки следующего переключения.
Система работает на охлаждение
помещения. Когда температура в
помещении опускается ниже C1
(21°C), система переключается с
охлаждения на обогрев после того,
как истекает время задержки по
предохранительному таймеру. В
любом случае режимы
переключаются только после того, как
истекает время задержки по
предохранительному таймеру. После
переключения режимов происходит
сброс предохранительного таймера
перед новым отсчетом времени
задержки следующего переключения.
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Система работает на обогрев
помещения. Когда температура в
помещении поднимается выше C1
(25°C), система переключается с
обогрева на охлаждение после того,
как истекает время задержки по
предохранительному таймеру. В
любом случае режимы
переключаются только после того, как
истекает время задержки по
предохранительному таймеру. После
переключения режимов происходит
сброс предохранительного таймера
перед новым отсчетом времени
задержки следующего переключения.
Система работает на охлаждение
помещения. Когда температура в
помещении опускается ниже C1
(21°C), система переключается с
охлаждения на обогрев после того,
как истекает время задержки по
предохранительному таймеру. В
любом случае режимы
переключаются только после того, как
истекает время задержки по
предохранительному таймеру. После
переключения режимов происходит
сброс предохранительного таймера
перед новым отсчетом времени
задержки следующего переключения.
Ситуация 2: принудительное переключение режимов работы (C2)
Режимы работы принудительно переключаются при подъеме или падении
температуры в помещении выше или, соответственно, ниже заданной
температуры принудительного переключения с охлаждения на обогрев или
наоборот (C2) еще до истечения времени задержки по предохранительному
таймеру.
Пример:
