12 | Пульт дистанционного управления: Общее
представление
Справочное руководство для монтажника и пользователя
49
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12

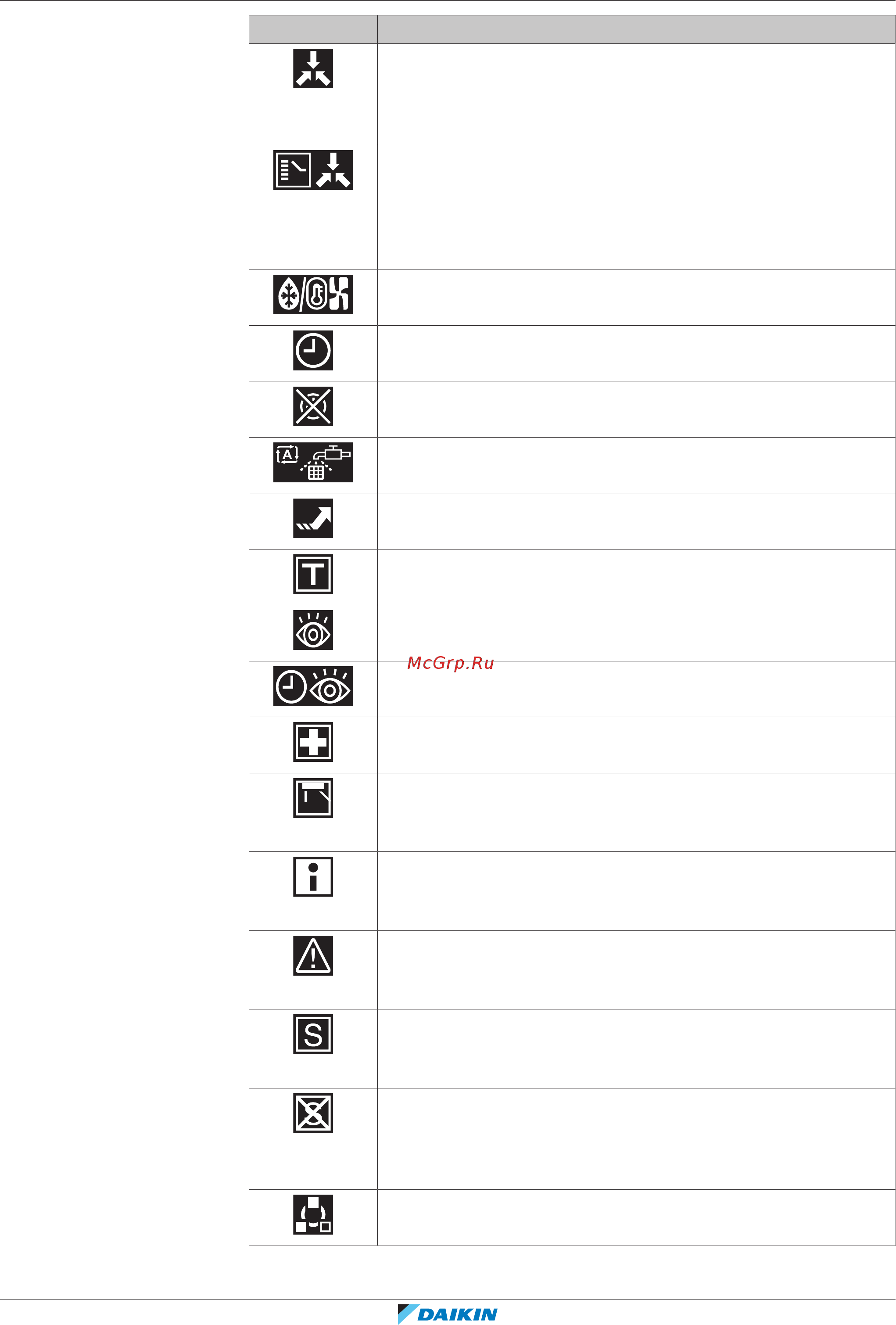

Значок Описание
Централизованное управление. Значок указывает на то, что
система работает под контролем центрального
управляющего оборудования (опция), а управлять системой с
пульта можно с ограничениями.
Смена режимов через централизованное управление.
Значок указывает на то, что смена режимов с охлаждения на
обогрев и наоборот осуществляется централизованно через
другой внутренний блок или селектор режимов (опция),
подключенный к наружному блоку.
Размораживание/горячий запуск. Значок указывает на то,
что активирован режим размораживания/горячего запуска.
График/таймер. Значок указывает на работу системы по
графику или на активный таймер выключения.
Время на задано. Значок указывает на то, что время не
настроено на пульте.
Работа самоочищающегося фильтра. Значок указывает на
то, что идет работа самоочищающегося фильтра.
Быстрый пуск. Значок указывает на включенный режим
быстрого пуска (относится только к моделям Sky Air).
Пробный запуск. Значок указывает на то, что идет пробный
запуск (относится только к моделям Sky Air).
Осмотр. Значок указывает на то, что идет осмотр внутреннего
или наружного блока.
Профилактический осмотр. Значок указывает на то, что идет
осмотр внутреннего или наружного блока.
Резерв. Значок указывает на то, что внутренний блок
назначен резервным в составе системы.
Индивидуальная регулировка направления воздухотока.
Значок указывает на возможность индивидуально
отрегулировать направление воздухотока.
Информация. Значок указывает на передачу системой
уведомления. Чтобы просмотреть уведомление, откройте
информационное окно.
Предупреждение. Значок указывает на сбой в работе
системы или на необходимость провести обслуживание
одного из компонентов внутреннего блока.
Ограничение энергопотребления. Значок указывает на
работу системы в режиме ограниченного энергопотребления
и, соответственно, производительности.
Отмена ограничения энергопотребления. Значок указывает
на то, что система больше не работает в режиме
ограниченного энергопотребления и, соответственно,
производительности.
Чередование. Значок указывает на включенный режим
чередования.
