10 | Монтаж
Справочное руководство для монтажника и пользователя
39
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12
10 Монтаж
Содержание раздела
10.1 Обзор: монтаж ...................................................................................................................................................................... 39
10.2 Монтаж пульта ...................................................................................................................................................................... 39
10.2.1 Замечания о монтаже пульта .............................................................................................................................. 39
10.2.2 Порядок установки пульта................................................................................................................................... 40
10.3 Подключение электропроводки.......................................................................................................................................... 41
10.3.1 Меры предосторожности при подключении электропроводки ..................................................................... 41
10.3.2 Подсоединение электропроводки ..................................................................................................................... 41
10.4 Закрываем пульт ................................................................................................................................................................... 42
10.4.1 Меры предосторожности при закрывании пульта ........................................................................................... 42
10.4.2 Как закрыть пульт ................................................................................................................................................. 42
10.5 Открывание пульта ............................................................................................................................................................... 43
10.5.1 Меры предосторожности при открывании пульта ........................................................................................... 43
10.5.2 Как открыть пульт ................................................................................................................................................. 43
10.1 Обзор: монтаж
Монтаж пульта, как правило, подразделяется на следующие этапы:
1 Составление схемы прокладки электропроводки и откусывание кусачками
фрагмента задней части корпуса пульта.
2 Крепление корпуса сзади к стене.
3 Подсоединение электропроводки.
4 Закрывание пульта.
10.2 Монтаж пульта
10.2.1 Замечания о монтаже пульта
Прежде чем приступать к монтажу пульта, необходимо наметить прокладку
проводки и в соответствующем месте проделать сзади корпуса отверстие.

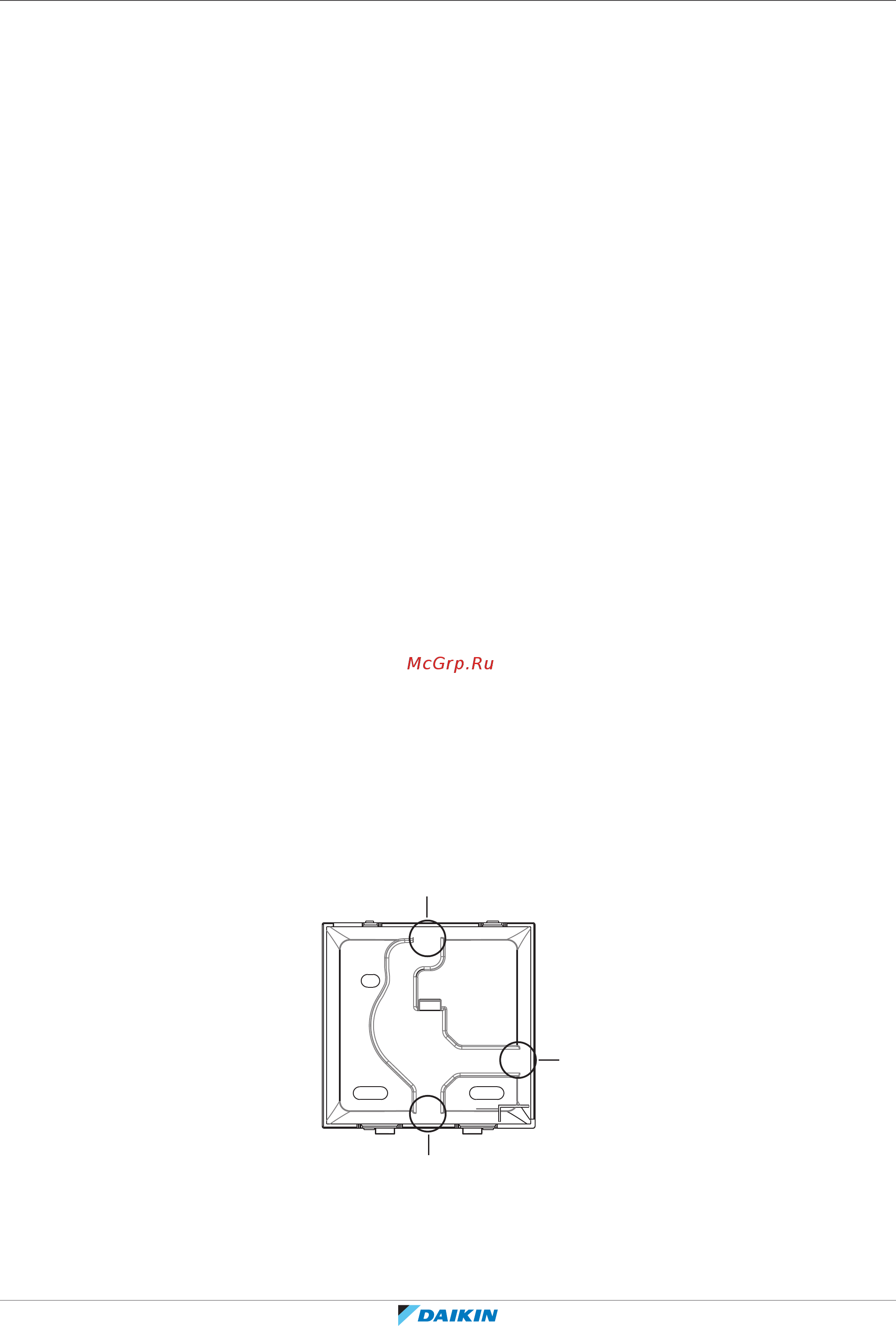

Электропроводку можно подвести сверху, сзади, слева или снизу. Проделайте
отверстие сзади корпуса, как показано на иллюстрации:
a
b
c
a Подвод электропроводки сверху
b Подвод электропроводки слева
c Подвод электропроводки снизу
Если электропроводка подводится сзади, то ничего снимать не нужно.
