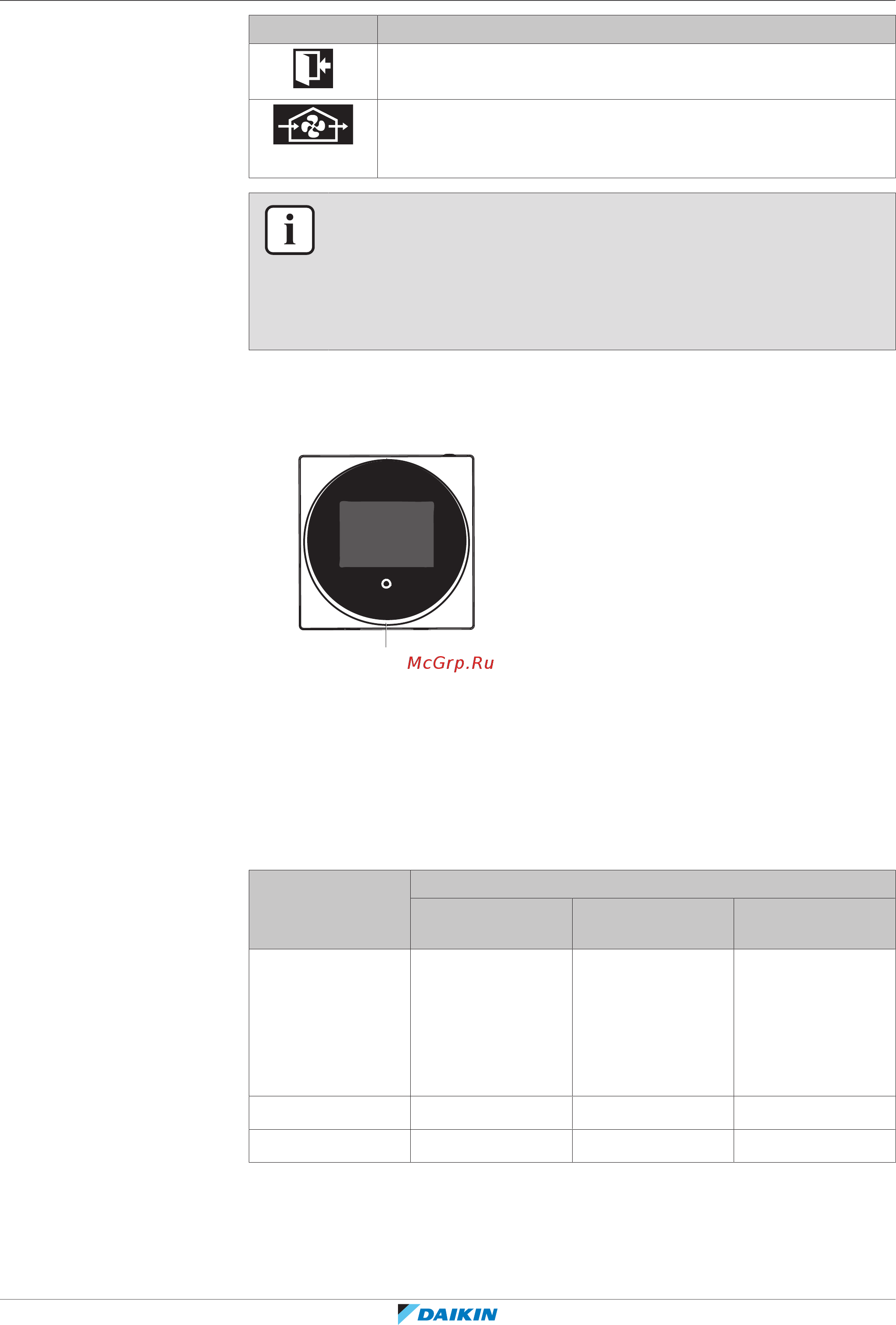

12 | Пульт дистанционного управления: Общее
представление
Справочное руководство для монтажника и пользователя
50
BRC1H52W+K+S
Проводной пульт дистанционного управления Madoka
4P596266-1 – 2020.12
Значок Описание
Нет дома. Значок указывает на работу внутреннего блока в
режиме «хозяев нет дома».
Вентиляция. Значок указывает на то, что к системе
подсоединен блок с функцией вентиляции с регенерацией
тепла.
ИНФОРМАЦИЯ
▪ Информацию о значках рабочих режимов и режима вентиляции см. в
разделах «13.2Режим работы» [456] и «Режим вентиляции» [468].
▪ Большинство значков относится к настройкам, которые задаются через
приложение Madoka Assistant. Дополнительную информацию см. в
приложении.
12.4 Индикатор состояния
+
-
a
a Индикатор состояния
12.4.1 Свойства
Свойства индикатора состояния зависят от местной настройки R1-11 пульта
дистанционного управления (в режиме индикации состояния). В зависимости
от этой настройки индикатор состояния приобретает указанные ниже
свойства:
Рабочее
состояние
Свойства индикатора состояния
0 (обычные) 1 (гостиничная
настройка 1)
2 (гостиничная
настройка 2)
ВКЛ ВКЛ ВКЛ ВКЛ (когда
подсветка
приглушается,
индикатор
состояния
выключается)
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
Сбой Мигает (без изменений) (без изменений)
