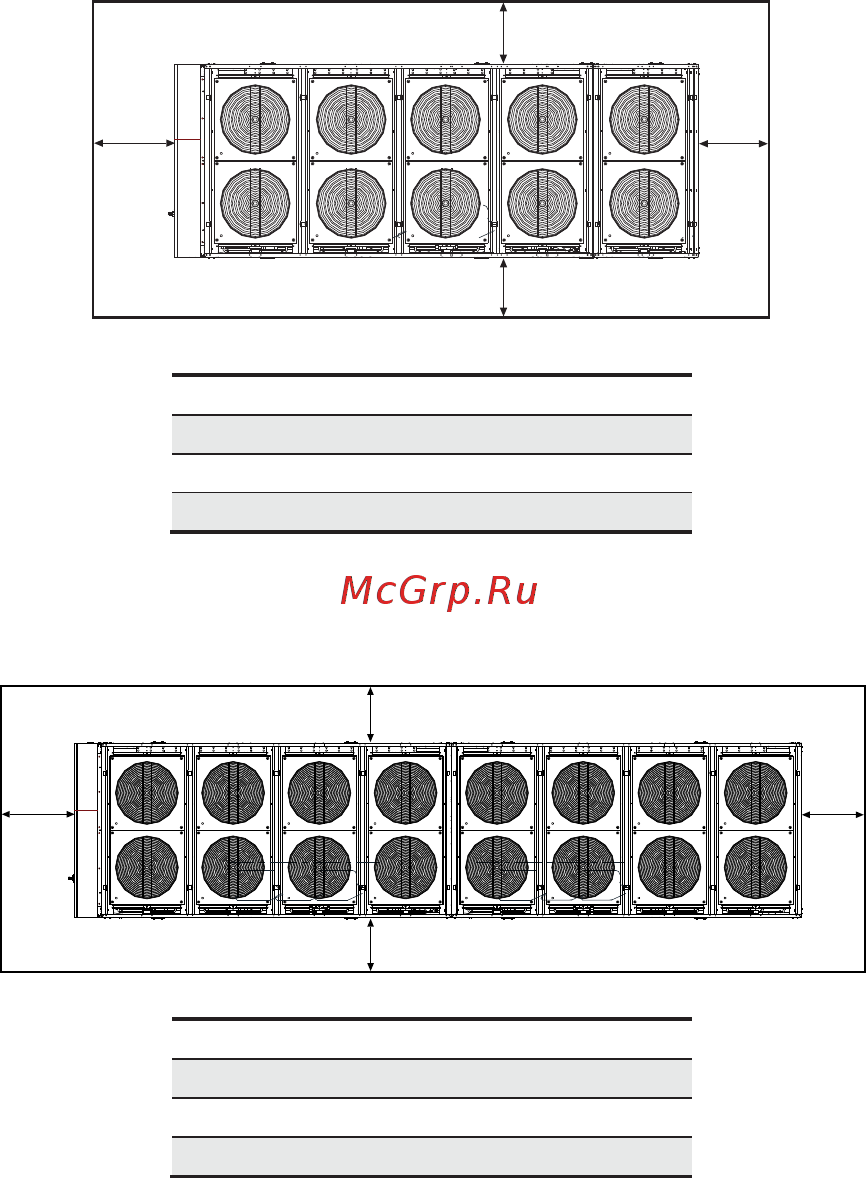

Агрегаты предназначены для установки вне помещения. Агрегат должен
стоять ровно. Опорная поверхность должна быть достаточно прочной, чтобы
выдержать полный вес агрегата. Агрегат нельзя вешать на кронштейны или
ставить на полки.
/
мм
2000 (*)
/
мм
1000
/
мм
1000
/
мм
1900
/
мм
1000
/
мм
3800 (*)
/
мм
1000
/
мм
1000
(*) Максимальное расстояние, необходимое, чтобы извлечь
кожухотрубный теплообменник.
Примечание:
Пространство над агрегатом должно быть свободно. Если агрегат
полностью окружен стенами, указанные расстояния справедливы
при условии, что как минимум две смежные стены будут не выше
самого агрегата. Минимальное пространство над агрегатом до
любой преграды должно быть не менее 3,5 м. При установке
нескольк
их агрегатов расстояние между оребренными
теплообменниками должно быть не менее 2 м. Однако, в любом
случае, температура воздуха на входе в теплообменник
(окружающая температура) не должна выходить за пределы
диапазона эксплуатации.
,,
Снижение уровня шума
Правильный монтаж предусматривает принятие мер, направленных
на снижение шума, создаваемого агрегатом при стандартной его
эксплуатации.
При монтаже учитывайте следующее:
• Отражающие стены без звуковой изоляции рядом с агрегатом,
такие как стены террасы или стены по периметру зд
ания, могут
увеличить общий уровень звукового давления вблизи
оборудования на 3 дБ(А) для каждой поверхности (например,
увеличение на 6 дБ(А) соответствует 2 угловым стенам).
• Во избежание распространения вибраций на конструкцию здания,
агрегат следует установить на подходящие виброизолирующие
опоры (SAM – виброизолирующие опоры).
• В верхней части зданий могут быть предусмотрены прочные
напольные рамы для поддержки агрегата и переноса его веса на
опорные элементы здания.
• Выполняйте все гидравлические соединения с использованием
эластичных соединений. Трубы должны быть надежно закреплены.
В местах прохождения труб через стены и перекрытия следует
использовать эластичные муфты.
• Если после монтажа и пуска агрегата на конструкции здания
передаются настолько сильные вибрации, что создаваемый ими
шум ощутим в других частях здания, то обратитесь к специалисту-
акустику за тщательным анализом проблемы.
L1
L2
L3
L4
L1
L2
L3
L4
17
