Royal Clima DVZ-442 [9/43] Информация об остаточных рисках

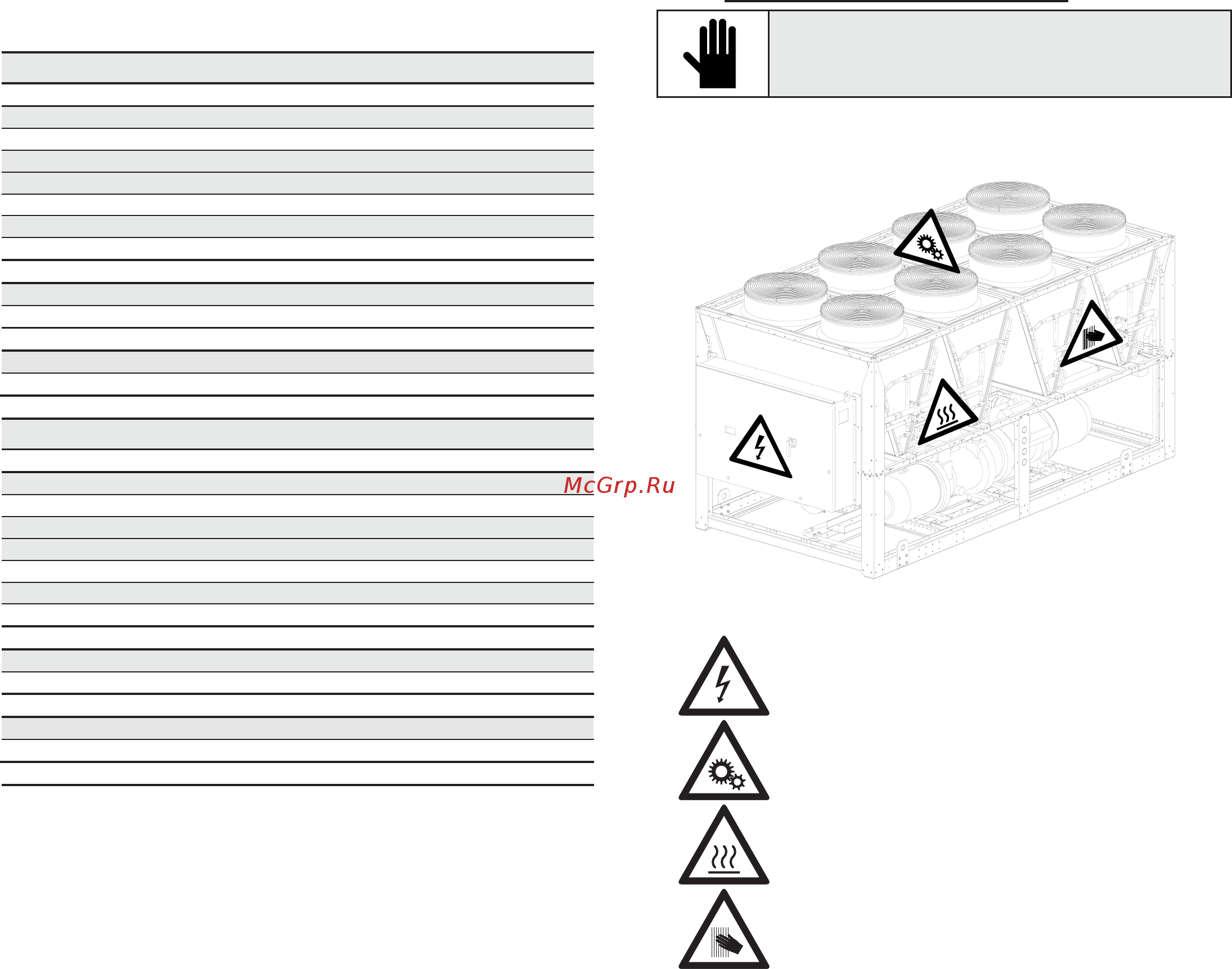

![Royal Clima DVZ-442 [9/43] Информация об остаточных рисках](/views2/1652496/page9/bg9.png)
, Категории компонентов под давлением (PED)
Список критически важных компонентов PED (директива 2014/68/UE).
DVZ 363-676 618
708-829
Компонент Категория PED
Компрессор
ART.1 PAR.2-J ART.1 PAR.2-J ART.1 PAR.2-J
Предохранительный клапан
IV IV IV
Реле высокого давления
IV IV IV
Микроканальный змеевик
I I I
Теплообменник
II II III
Трубы
I I I
Агрегат
,, ,, ,,,
Пароохладитель DS
I III III
Агрегат с DS
,, ,,, ,,,
Рекуператор RC100
II II III
Агрегат с RC100
,, ,, ,,,
DVZ
877 9471089 1184-1405
Компонент Категория PED
Компрессор
ART.1 PAR.2-J ART.1 PAR.2-J ART.1 PAR.2-J
Предохранительный клапан
IV IV IV
Реле высокого давления
IV IV IV
Микроканальный змеевик
I I I
Теплообменник
III III III
Трубы
I I I
Агрегат
,,, ,,, ,,,
Пароохладитель DS
III II III
Агрегат с DS
,,, ,,, ,,,
Рекуператор RC100
III III III
Агрегат с RC100
,,, ,,, ,,,
,
ВАЖНО!
Уделяйте повышенное внимание знакам и
символам на агрегате.
Если после проведения всех мер предосторожности остаются
какие-либо риски, информация об этом указана на наклейках
на корпусе агрегата, в соответствии с требованиями стандарта
ISO 3864.
указывает на присутствие компонентов под
напряжением.
указывает на присутствие движущихся частей
(ремней, вентиляторов).
указывает на присутствие горячих поверхностей
(холодильный контур, крышка цилиндра
компрессора).
указывает на присутствие острых краёв
оребрённых теплообменников.
Информация об остаточных рисках,
которые нельзя устранить
9
