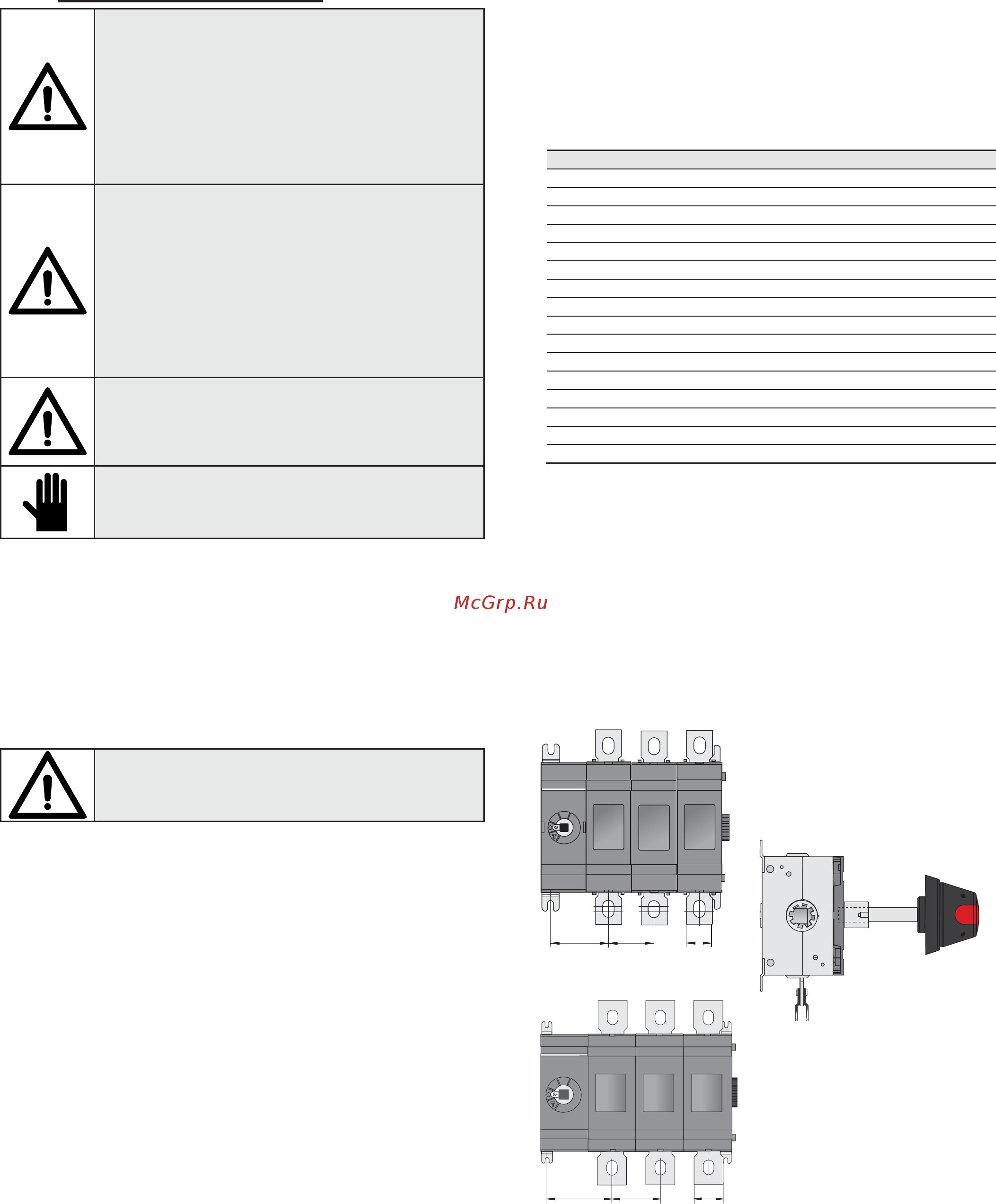

Royal Clima DVZ-442 [19/43] Электрические подключения
![Royal Clima DVZ-442 [19/43] Электрические подключения](/views2/1652496/page19/bg13.png)
,, Электрические подключения
ОПАСНО!
Установите в защищенном месте рядом с
агрегатом главный автоматический выключатель
с задержкой срабатывания, требуемой мощности
(устройство должно прерывать ток в цепи
короткого замыкания, значение которого
определяется на основе характеристик системы).
Согласно требованиям безопасности труда,
агрегат обязательно должен быть заземлен.
ОПАСНО!
Электрические подключения агрегата должен
выполнять квалифицированный персонал, в
соответствии с требованиями действующих
федеральных и местных нормативов. ROYAL CLIMA не
несет ответственности за физический или
материальный ущерб, причиненный в результате
неправильно выполненных электрических
подключений. При выполнении электрических
подключений следите за тем, чтобы кабели не касались
горячих частей агрегата (компрессор, напорная труба и
линия жидкого хладагента). Кабели должны быть
защищены от возможных повреждений.
ОПАСНО!
Проверьте, затянуты ли винтами клеммы на
электрических компонентах (вибрация во
время перемещения и транспортировки могли
их ослабить).
ВАЖНО!
При выполнении электрических соединений
агрегата и дополнительных принадлежностей
следуйте схемам электрических подключений.
Проверьте напряжение и частоту электропитания, которые
должны находиться в пределах 400-3-50 ±5% (напряжение) и
50Гц ±1% (частота). Проверьте дисбаланс фаз: он не должен
превышать 2%.
Пример.
L1-L2 = 338В, L2-L3 = 379В, L3-L1 = 377В
Среднее измеренное значение = (388+379+377) /3 = 381В
Максимальное отклонение от среднего значения = 388-381 = 7В
Дисбаланс = (7/381) х100 = 1,83% (допустимо, т.к. находится в
указанных пределах).
ОПАСНО!
Эксплуатация за допустимыми пределами
может нарушить правильную работу агрегата.
Защитный блокиратор двери автоматически отключает питание,
подаваемое на агрегат, если открывается дверь электрической
панели. Снимите переднюю панель агрегата, пропустите кабели
электропитания через кабельные зажимы на внешней облицовке,
а затем - через каналы в основании электрической панели.
Электропитание, подаваемое по трехфазной линии, должно
подводиться к главному сетевому выключателю. Сечение кабелей
питания указано в таблице ниже или в электромонтажных схемах.
Модели
Сечение
кабеля
Сечения
кабеля
заземления
Сечение
кабелей
пульта
DVZ
363
мм²
1x120 (*) 1x70 1,5
403
мм²
1x150 (*) 1x70 1,5
442
мм²
1x150 (*) 1x70 1,5
508
мм²
1x150 (*) 1x70 1,5
567
мм²
1x240 (*) 1x120 1,5
618
мм²
1x240 (*) 1x120 1,5
708
мм²
2x120 (*) 1x120 1,5
774
мм²
2x120 (*) 1x120 1,5
829
мм²
2x120 (*) 1x120 1,5
877
мм²
2x150 (*) 1x120 1,5
947
мм²
2x150 (*) 1x120 1,5
1027
мм²
2x185 (*) 1x185 1,5
1089
мм²
2x185 (*) 1x185 1,5
1184
мм²
2x240 (*) 1x240 1,5
1227
мм²
2x240 (*) 1x240 1,5
1405
мм²
2x240 (*) 1x240 1,5
Указанное сечение проводов питания (кабель FG7) является
приблизительным. Монтажная организация отвечает за подбор
правильного размера проводов для выключателя линии
электропитания –в том числе и кабеля заземления – в
зависимости от длины линии, распределительной системы,
типа кабеля, типа установки, максимального потребления
агрегата.Заземляющий провод должен быть длиннее остальных,
чтобы в случае ослабления клеммы и натяжения кабеля он
продолжал защищать систему.
,, Главный выключатель
$$Размер
&±провод 1
&±провод 2
$$Размер
65 44 25
C2 C1
89 65 39
19
