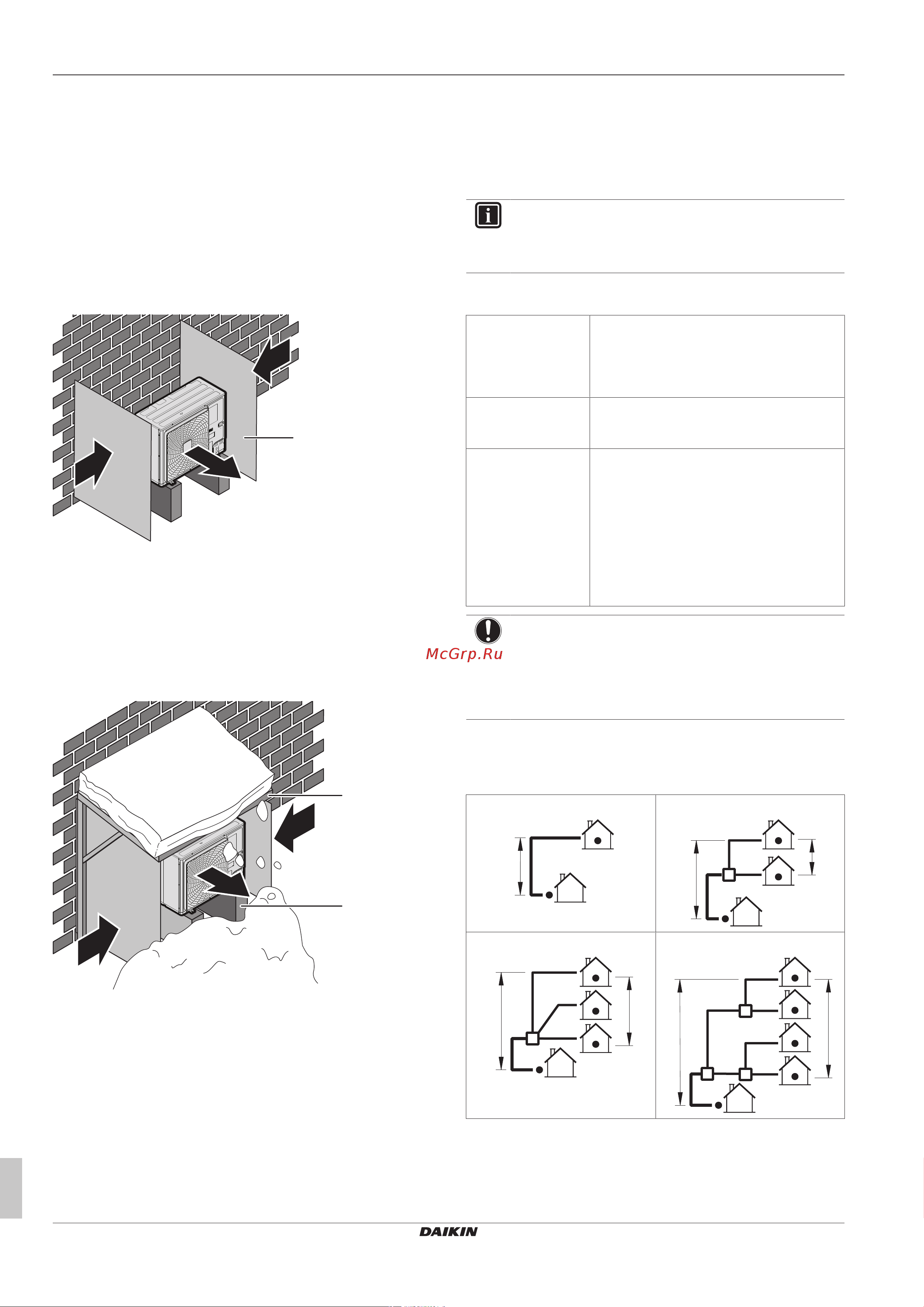

5 Подготовка
Справочное руководство для монтажника
12
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
▪ снижение производительности;
▪ ускоренное обледенение при работе на обогрев;
▪ сбои в работе из-за падения низкого давления или роста
высокого;
▪ поломка вентилятора (постоянное воздействие сильного
ветра может привести к нарастанию оборотов вентилятора
вплоть до его поломки).
Со стороны выброса воздуха блок рекомендуется заслонить от
ветра защитной панелью.
Рекомендуется устанавливать наружный агрегат так, чтобы
воздухоприемник был направлен к стене и НЕ подвергался
непосредственному воздействию ветра.
a
b
c
b
a Защитная панель
b Преобладающее направление ветра
c Выброс воздуха
5.2.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка (минимальная высота=150мм)
c Преобладающее направление ветра
d Выброс воздуха
В промежутке между теплообменником и корпусом блока
возможно скопление снега и образование наледи. Это снижает
эффективность работы оборудования. Указания о том, как
этому воспрепятствовать (по окончании монтажа блока), см. в
параграфе «6.3.5Обустройство дренажа» [416].
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Подключая несколько внутренних блоков к одному наружному,
обращайте внимание на следующее:
Комплект для
разветвления
трубопроводов
хладагента
Потребуется один или несколько
комплектов для разветвления
трубопроводов хладагента. См. параграф
«4.3.1Возможные опции для наружного
агрегата» [410].
Трубы,
направленные
вверх и вниз
Трубы, направленные вверх и вниз,
относятся только к главному трубопроводу
(L1).
Ответвления ▪ Ответвления труб монтируются
горизонтально (с максимальным
наклоном 15°) или вертикально.
▪ Длина ответвлений, ведущих к
внутренним блокам, должна быть
минимальной.
▪ Желательно, чтобы ответвления,
ведущие к внутренним блокам, имели
одинаковую длину.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Обозначения: L1~L7, H1, H2
Спаренный вариант
(a)
H1
L1
Двойной вариант
(a)
H1
H2
L1
L2
L3
Тройной вариант
(a)
L2
L3
L4
H1
H2
L1
Двойной спаренный вариант
(a)
(a) Имеется в виду, что самая длинная линия на
иллюстрации соответствует самой длинной из
имеющихся труб, а самый блок, расположенный на
рисунке выше остальных – самому
высокорасположенному из имеющихся блоков.
L1 Главный трубопровод
