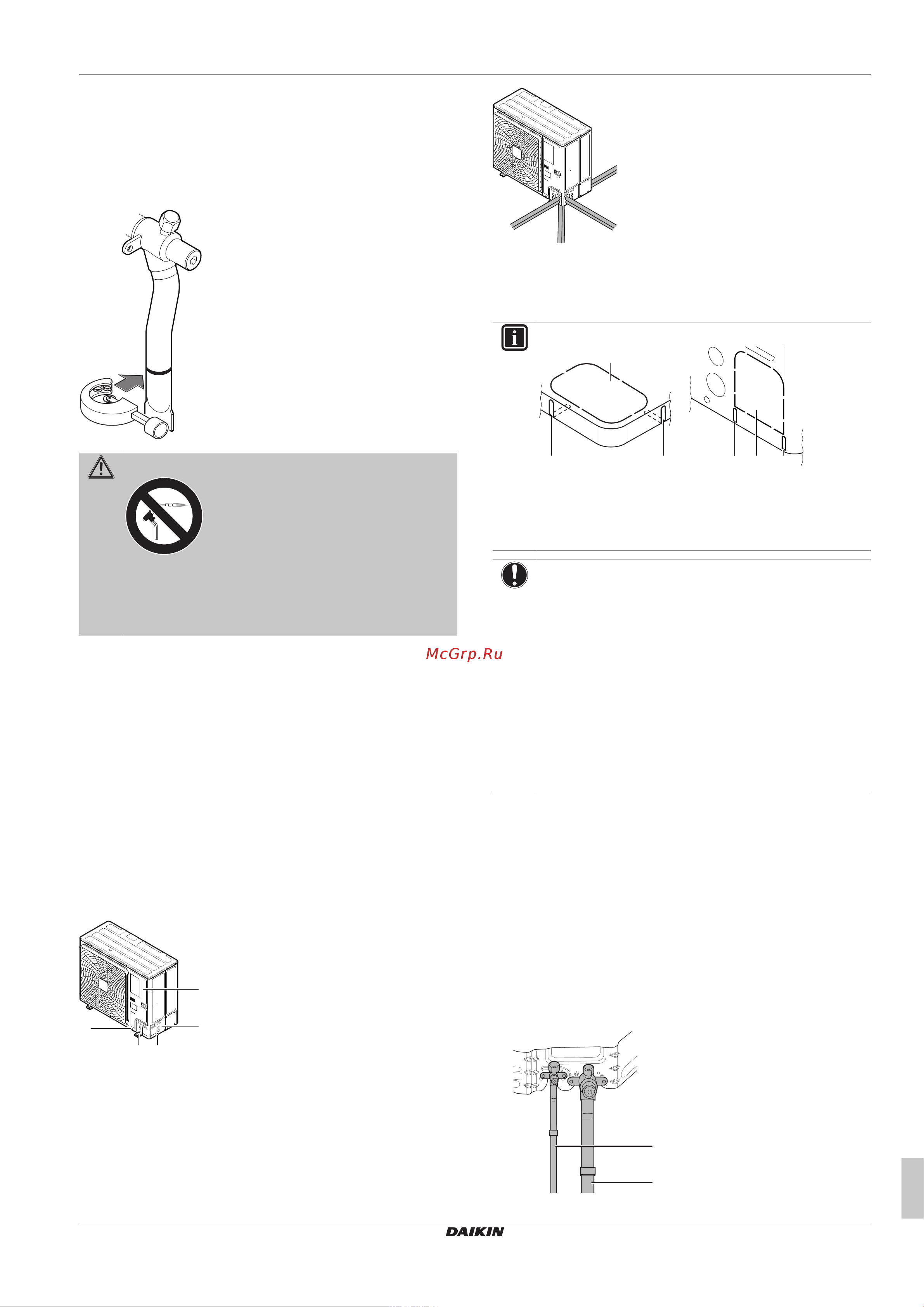

6 Монтаж
Справочное руководство для монтажника
19
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
4 Полностью удалив из пережатых трубок газообразный
хладагент и масло, отсоедините заправочный шланг и
закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов трубопроводов газообразного и жидкого
хладагента. Воспользуйтесь подходящим инструментом
(напр., труборезом).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не удаляйте пережатые участки
трубок посредством пайки.
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
6 Если откачка произведена не полностью, то прежде чем
продолжать подсоединять трубопроводы, прокладываемые
по месту установки, дождитесь, пока вытечет все масло.
6.4.8 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
1 Сделайте следующее:
▪ Снимите сервисную крышку (a) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода(c) с
винтами(d).
a
c
b
d
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
d
b
c
a Передняя часть
b Сбоку
c Сзади
d Снизу
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Подберите в комплекте принадлежностей подходящие
трубки в зависимости от выбранной схемы прокладки:
▪ Подвод спереди, сбоку или сзади: короткие трубки
трубопровода жидкого или газообразного хладагента.
▪ Подвод снизу: длинные трубки трубопровода жидкого
или газообразного хладагента.
4 Сделайте следующее:
▪ Подсоедините (пайкой) трубку из комплекта
принадлежностей(a) к запорному вентилю трубопровода
жидкого хладагента.
▪ Подсоедините (пайкой) трубку из комплекта
принадлежностей(b) к запорному вентилю трубопровода
газообразного хладагента.
a
b
