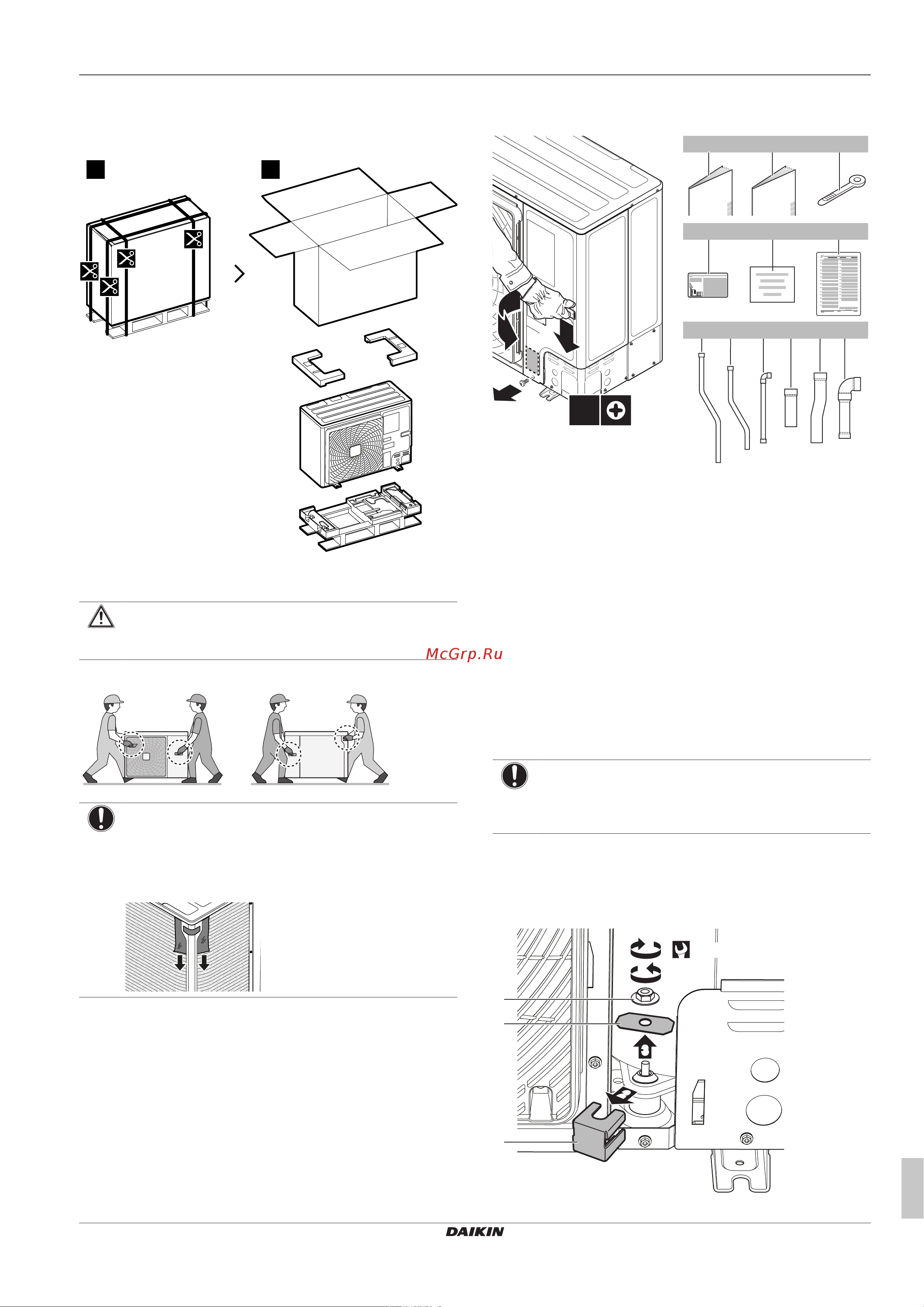

![Daikin RZA200D7Y1B [9/40] Информация о блоке](/views2/1769435/page9/bg9.png)
3 Информация о блоке
Справочное руководство для монтажника
9
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
3.2 Наружный агрегат
3.2.1 Чтобы распаковать наружный агрегат
21
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
Переносите агрегат медленно, как показано на иллюстрации:
ПРИМЕЧАНИЕ
Ткань левой рукоятки защищает ладонь от порезов
алюминиевыми ребрами блока.
Ткань можно убрать ТОЛЬКО по завершении монтажа
блока:
3.2.3 Для снятия аксессуаров с наружного
агрегата
1×
1
2
3
1× 2×
b
1×
a c
1×
1×
d
e f
1×
1× 1× 1× 1× 1× 1×
g
h i j k l
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Кабельная стяжка
d Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
e Табличка с информацией о дополнительной заправке
хладагента
f Приложение (LOT21)
g Трубки трубопровода жидкого хладагента (длинные)
h Трубки трубопровода жидкого хладагента (короткие)
i Трубки трубопровода жидкого хладагента (с изгибом)
j Трубки трубопровода газообразного хладагента
(короткие)
k Трубки трубопровода газообразного хладагента
(длинные)
l Трубки трубопровода газообразного хладагента (с
изгибом)
3.3 Как снять транспортировочную
распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Транспортировочная распорка предназначена для защиты
блока во время транспортировки. Во время монтажа распорку
нужно убрать.
Предварительные условия: Как открыть сервисную крышку.
См. параграф «6.2.2Чтобы открыть наружный агрегат» [415].
(10 N·m)
a
c
b
4
1
2
3
a Гайка
