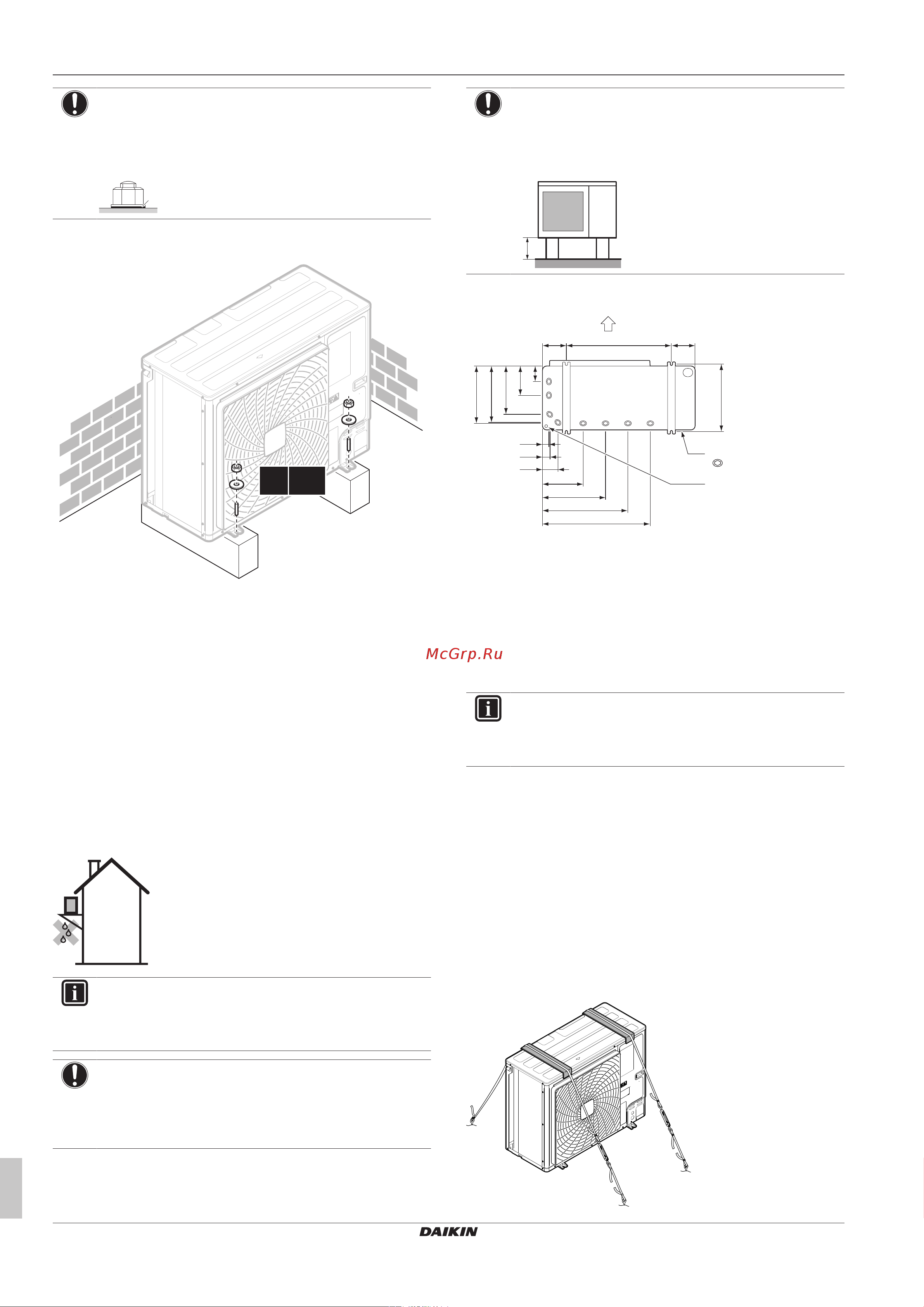

6 Монтаж
Справочное руководство для монтажника
16
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
6.3.4 Установка наружного блока
4× M12
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150 мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ИНФОРМАЦИЯ
При необходимости можно установить сливной поддон
(приобретается по месту установки) во избежание
просачивания сливаемой воды.
ПРИМЕЧАНИЕ
Если установит блок совсем без наклона
НЕВОЗМОЖНО, обязательно проследите за тем,
чтобы блок наклонялся назад. Это гарантирует
надлежащий слив.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
A
171 171758
43
48
288
451
613
776
408
414
349
214
111
(480~490)
107
B
B
C
D
=
E
A Сторона выброса воздуха
B Расстояние между точками крепления
C Нижняя рама
D Сливные отверстия
E Выбивное отверстие для снега
Снег
В местности, где часто бывает снегопад, возможно скопление
снега и образование наледи в промежутке между
теплообменником и корпусом блока. Это снижает
эффективность работы оборудования.
ИНФОРМАЦИЯ
Если блок монтируется в местности с холодным
климатом, рекомендуется установить дополнительный
подогреватель поддона (EKBPH250D7).
6.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините и закрепите концы кабелей.
