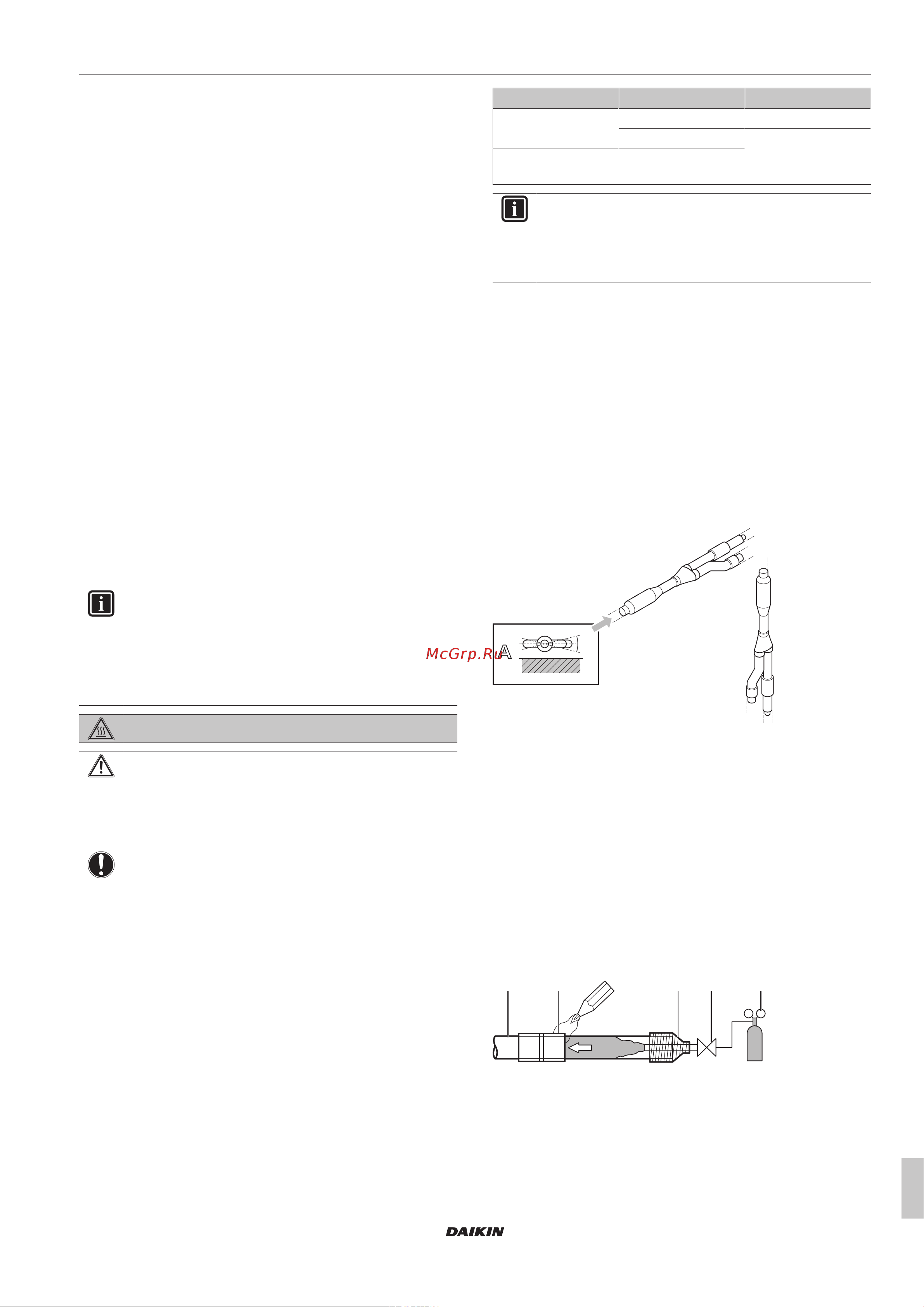

6 Монтаж
Справочное руководство для монтажника
17
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Подсоединение трубопроводов хладагента к внутренним
блокам (см. руководство по монтажу внутренних блоков)
▪ Подсоединение комплектов разветвления трубопровода
хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Пайка
▪ Применение запорных клапанов
▪ Устранение пережатия трубок
6.4.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
На блоки с хладагентом НЕЛЬЗЯ устанавливать
осушители, которые могут существенно сократить срок
службы блоков. Осушающий материал может
расплавить и повредить систему.
ПРИМЕЧАНИЕ
Соблюдайте следующие меры предосторожности в
отношении трубопроводов хладагента:
▪ Не допускайте проникновения в контур циркуляции
хладагента никаких посторонних веществ (напр.,
воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом
R32.
▪ Обеспечьте наличие монтажных инструментов
(комплекта манометра коллектора и т.п.), которые
специально предназначены для работы с
хладагентом R32, могут выдержать давление и
предотвратить попадание инородных веществ
(напр., масла и влаги) в систему.
▪ Обеспечьте защиту трубопроводов от
проникновения грязи, жидкости и пыли, как указано
в приведенной ниже таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены.
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
6.4.3 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
6.4.4 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Монтируйте рефнет-тройник так, чтобы ответвления
располагались либо горизонтально (см. вид А), либо
вертикально.
A
±
3
0
°
a
b
c
a Горизонтальная поверхность
b Рефнет-тройник, смонтированный в вертикальном
положении
c Рефнет-тройник, смонтированный в горизонтальном
положении
6.4.5 Пайка концов трубок
▪ В процессе пайки продувайте трубы азотом, чтобы исключить
образование на их внутренних поверхностях большого
количества оксидной пленки. Эта пленка негативно
сказывается на клапанах и компрессорах холодильной
системы и препятствует ее нормальной эксплуатации.
▪ Установите на редукционном клапане давление азота 20кПа
(0,2 бар) (то есть едва ощутимый поток, если направить его
на кожу).
a b c d e
f
f
a Трубопровод для хладагента
b Припаиваемый компонент
c Обмотка лентой
d Ручной клапан
e Редукционный клапан
f Азот
▪ При пайке соединений труб НЕ используйте антиоксиданты.
Отложения могут засорять трубки и нарушить работу
оборудования.
