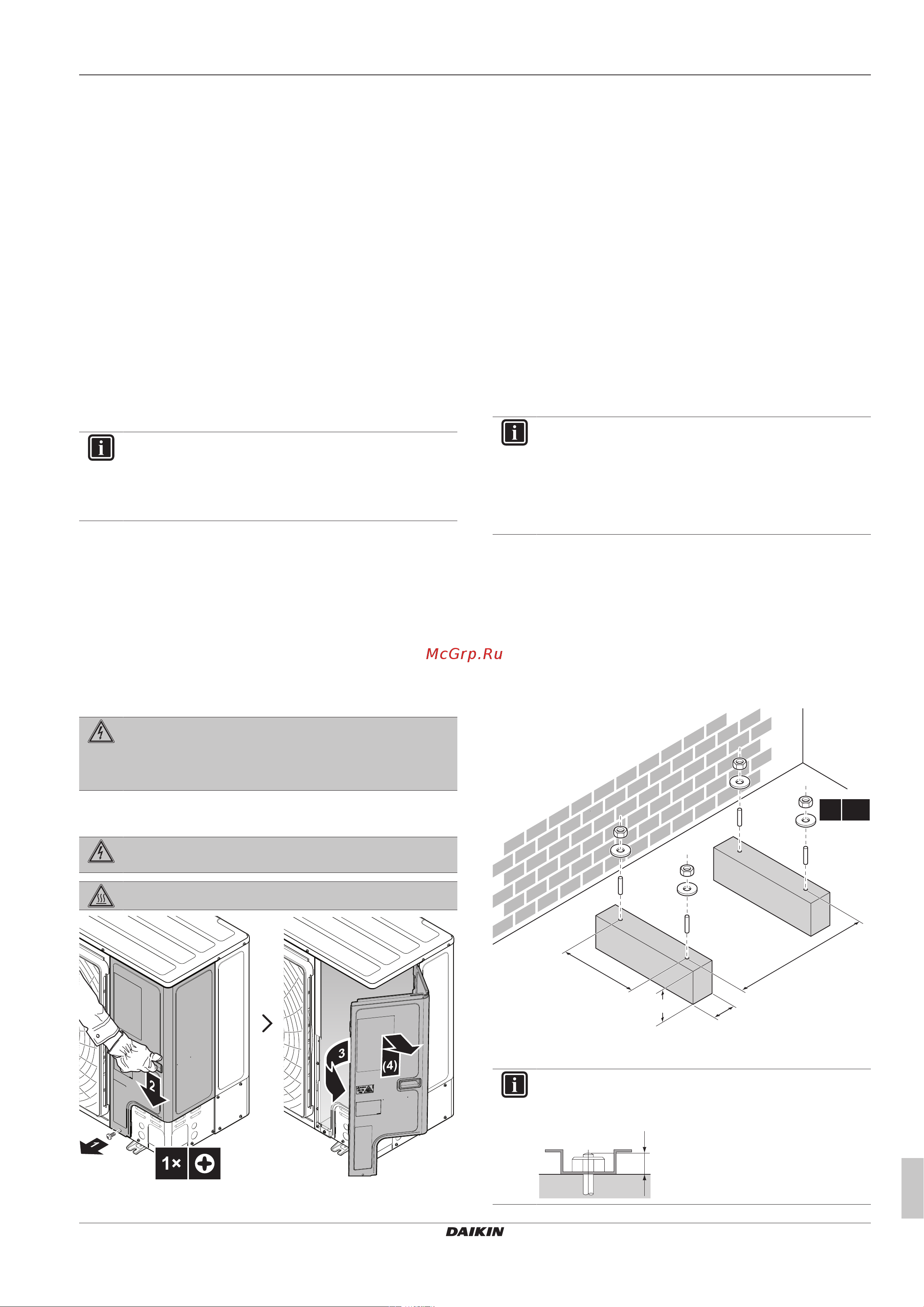

6 Монтаж
Справочное руководство для монтажника
15
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
▪ Монтаж наружного блока.
▪ Монтаж внутренних блоков.
▪ Подсоединение трубопроводов хладагента.
▪ Проверка трубопроводов хладагента.
▪ Заправка хладагентом.
▪ Подключение электропроводки.
▪ Завершение монтажа наружного блока.
▪ Завершение монтажа внутренних блоков.
ИНФОРМАЦИЯ
Порядок установки внутренних блоков (монтаж,
подсоединение трубопроводов хладагента,
подключение электропроводки и пр.) см. в
соответствующем руководстве по монтажу.
6.2 Открытие агрегата
6.2.1 Открытие блоков
В определенные моменты времени требуется открыть блок.
Пример:
▪ Подсоединяя трубопроводы хладагента
▪ При подсоединении электропроводки
▪ При выполнении технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
НЕ оставляйте блок без присмотра со снятой
сервисной панелью.
6.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1
3
2
(4)
1×
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
5 Защита блока от снега и ветра путем установки
снегозащитного навеса и защитных панелей. См. параграф
«Подготовка места установки» раздела
«5Подготовка» [410].
6.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
758
>150
(480-490)
485
4× M12
a
a Следите за тем, чтобы сливные отверстия в поддоне
блока не оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
