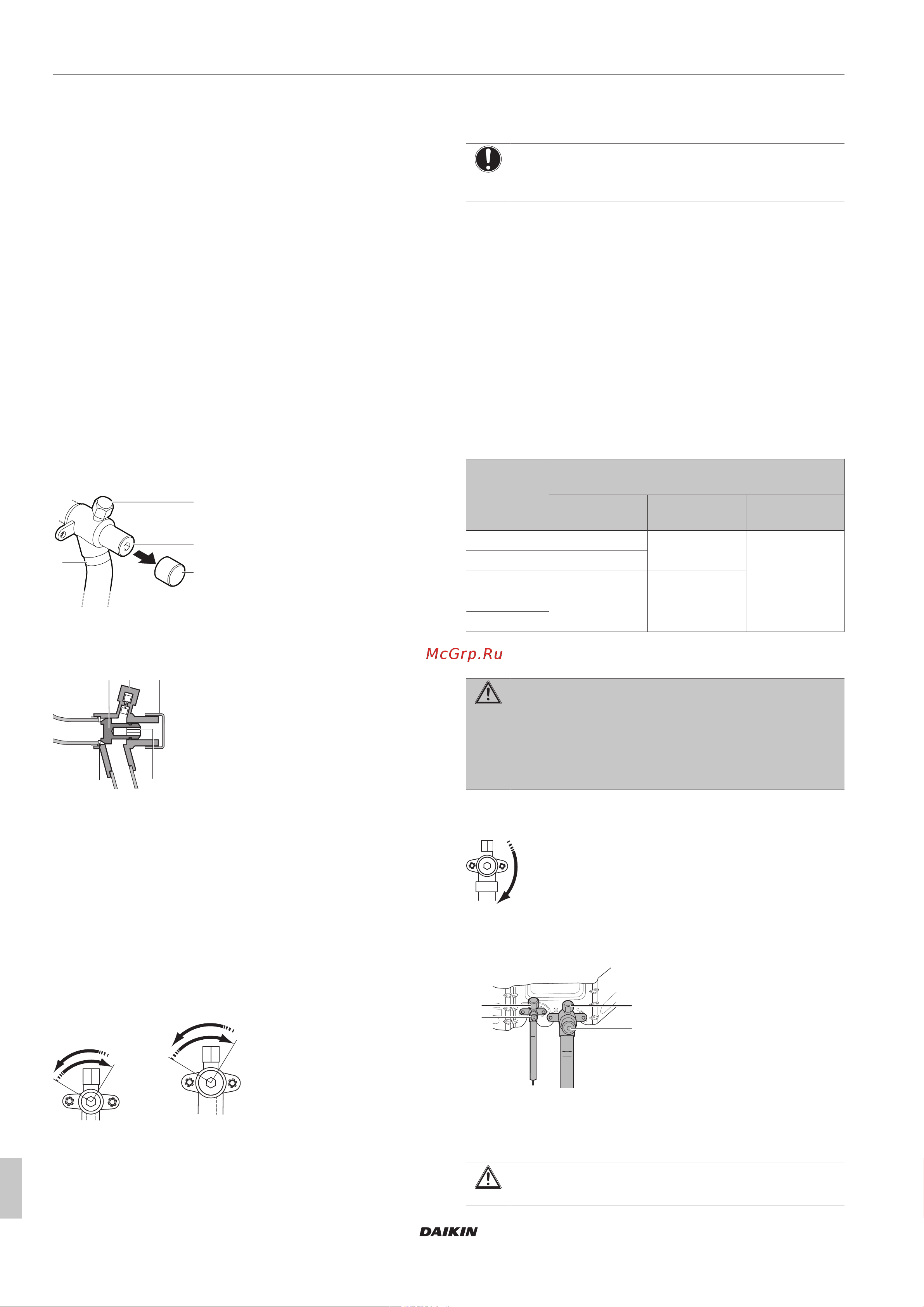

6 Монтаж
Справочное руководство для монтажника
18
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
▪ НЕ используйте флюс при спаивании друг с другом медных
трубок для хладагента. Используйте фосфорный припой для
меди (BCuP), не требующий флюса.
Флюс оказывает крайне негативное воздействие на системы
трубопроводов хладагента. Например, использование флюса
с содержанием хлора приводит к коррозии трубы, а флюс,
содержащий фтор, портит фреоновое масло.
▪ При пайке всегда защищайте окружающие поверхности
(например пеноизоляцию) от воздействия высокой
температуры.
6.4.6 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Оборудование поставляется с перекрытыми запорными
вентилями в контурах жидкого и газообразного хладагента.
▪ На приведенных ниже иллюстрациях обозначены названия
деталей запорного вентиля, при помощи которых
осуществляется работа с вентилем.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный вентиль
c Соединение трубопровода
d Пылезащитный колпачок
a b
c
d
e
a Сервисное отверстие
b Пылезащитный колпачок
c Шестигранное отверстие
d Шток
e Уплотнение
▪ НЕ прилагайте к запорному вентилю излишних усилий. Это
может привести к поломке корпуса вентиля.
Открытие/закрытие запорного вентиля
1 Снимите пылезащитный колпачок.
2 Вставив в запорный вентиль шестигранный ключ (со
стороны трубопровода жидкого хладагента: 4 мм, со
стороны трубопровода газообразного хладагента: 8 мм),
вращайте вентиль
Открывается вращением против часовой стрелки.
Закрывается вращением по часовой стрелке.
3 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение.
4 Открывая или перекрывая запорный вентиль, затягивайте
его до упора. Правильный момент затяжки см. в таблице
ниже.
ПРИМЕЧАНИЕ
Затяжка с недопустимым моментом может привести к
протечке хладагента или к поломке запорного вентиля.
5 Установите пылезащитный колпачок на место.
Результат: Теперь вентиль открыт/перекрыт.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
вентиля
(мм)
Момент затяжки (Н•м) (открытого и
перекрытого вентиля)
Корпус
вентиля
Шестигранный
ключ
Сервисное
отверстие
Ø9,5 5~7 4мм 10,7~14,7
Ø12,7 8~10
Ø15,9 14~16 6мм
Ø19,1 19~21 8мм
Ø25,4
6.4.7 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
Ненадлежащее выполнение указаний в изложенном
далее порядке может привести к повреждению
имущества и травмам, в том числе тяжелым.
Пережатие трубок устраняется в следующем порядке:
1 Убедитесь в том, что запорные вентили перекрыты.
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных вентилей через
коллектор.
a
a
b
b
a Сервисное отверстие
b Запорный вентиль
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
