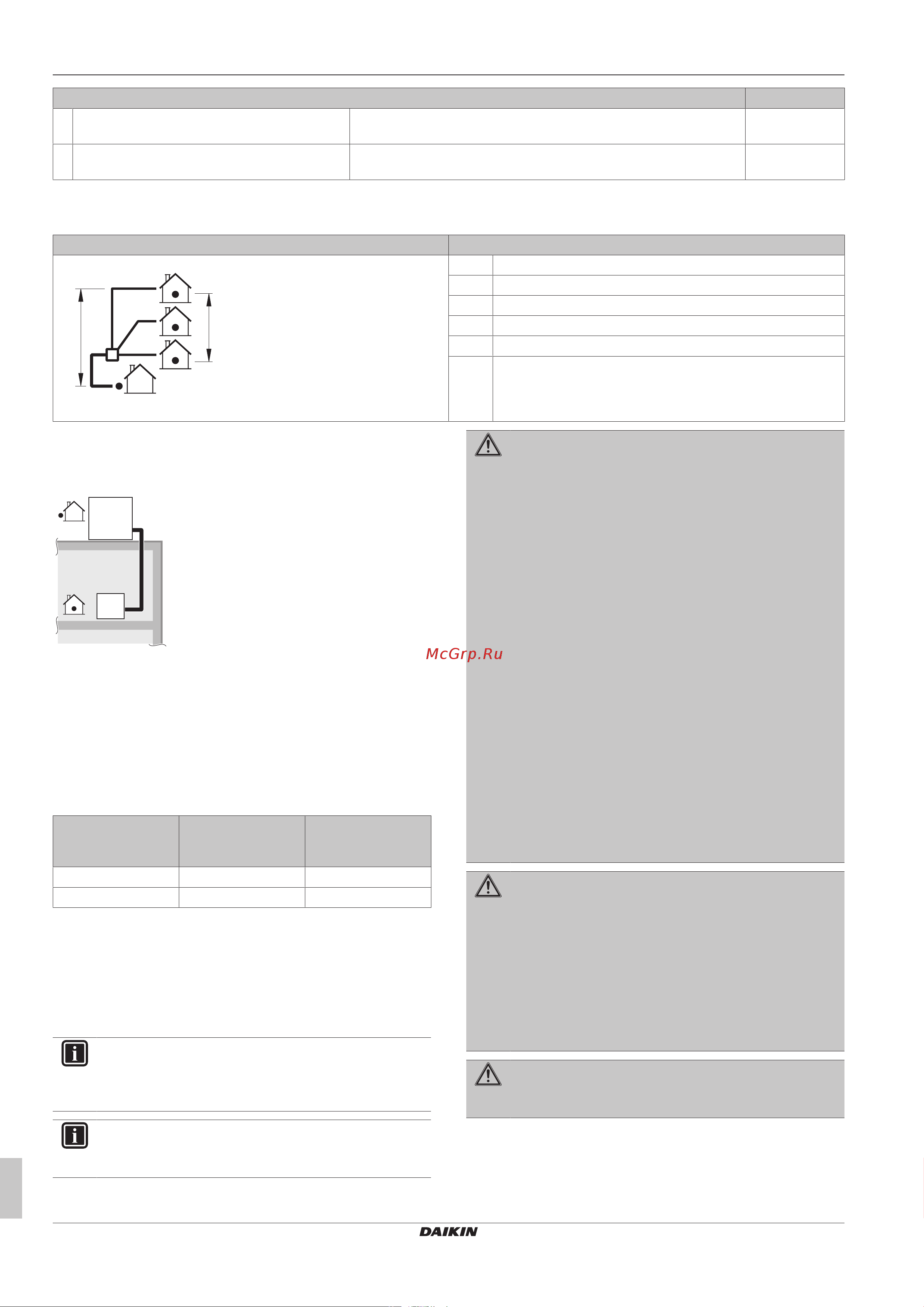

![Daikin RZA200D7Y1B [14/40] Подготовка](/views2/1769435/page14/bge.png)
5 Подготовка
Справочное руководство для монтажника
14
RZA200+250D7Y1B
Оборудование серии Sky Air Advance
4P573383-1 – 2019.04
Требование Ограничение
5 Максимальный перепад высот внутренних и
наружного блоков
Спаренный, двойной, тройной и спаренный двойной варианты:
H1≤ограничение
30м
6 Максимальный перепад высот внутренних
блоков
Двойной, тройной и спаренный двойной варианты:
H2≤ограничение
0,5м
(a) Если длина трубопровода не достигает 5м, необходима полная перезаправка блока. Если расстояние между внутренним и наружным
блоками не достигает 5м, изогните трубопровод так, чтобы его длина превышала 5м.
Пример
К системе следующей конфигурации: предъявляются следующие требования:
▪ Тройной вариант:
L2
L3
L4
H1
H2
L1
▪ СтандартныйØ
1 5м≤L1+L4
2 L1+L2+L3+L4≤100м
3 L2≤20м
4 L2–L4≤10м
5 H1≤30м
6 H2≤0,5м
Если в трубопроводе жидкого хладагента применяются трубки
увеличенного размера, то внутренний блок устанавливается
ниже наружного.
5.3.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
5.4 Подготовка электрической
проводки
5.4.1 Информация о подготовке
электрической проводки
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ИНФОРМАЦИЯ
Также изучите раздел «6.8.5 Характеристики
стандартных компонентов электропроводки» [427].
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она
не соответствует нормативам, возможно
повреждение оборудования.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью
стяжек, так чтобы он НЕ касался острых кромок или
труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
