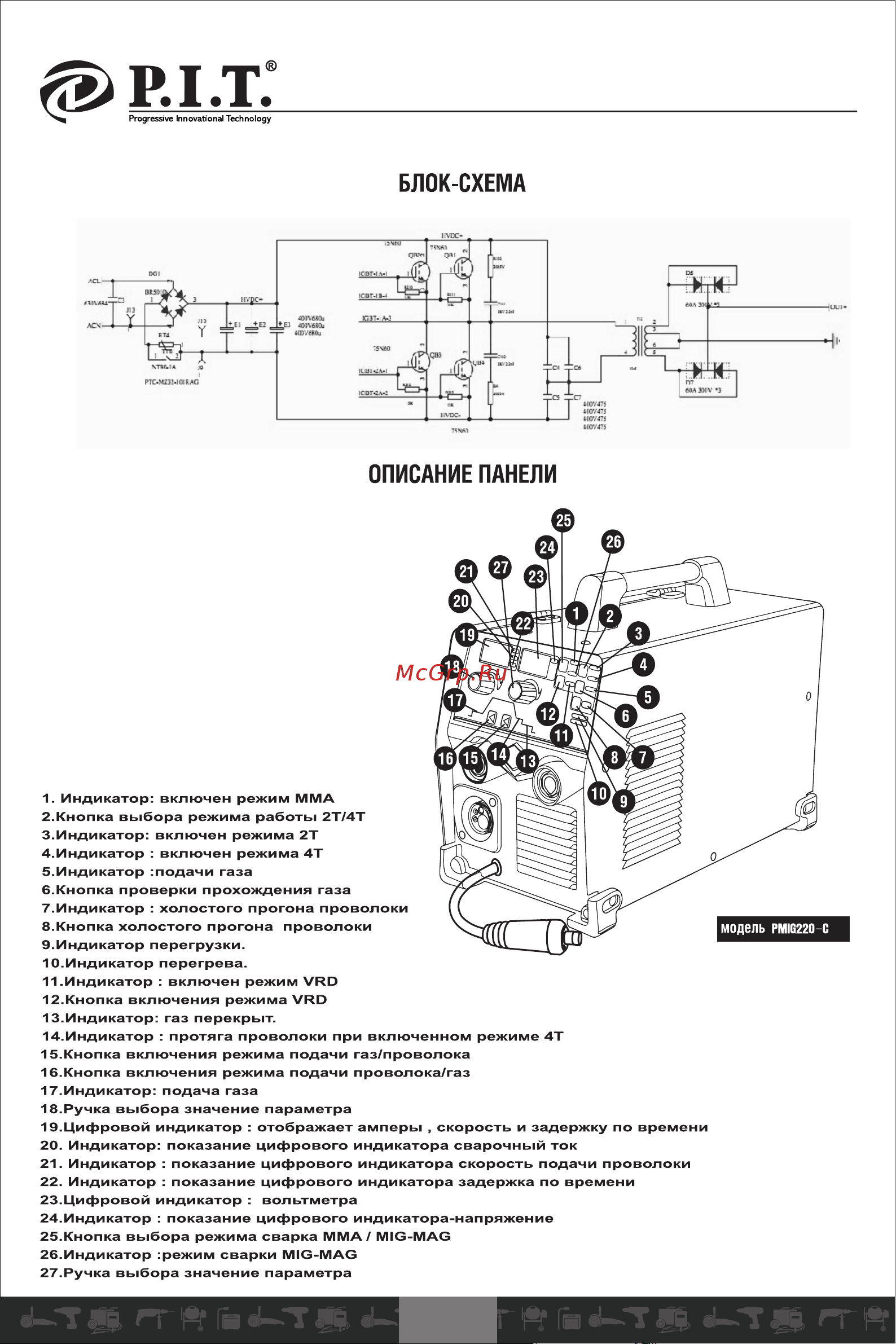

СВАРОЧНЫЙ ПОЛУАВТОМАТ БЛОК СХЕМА ОПИСАНИЕ ПАНЕЛИ 1 Индикатор включен режим ММА 2 Кнопка выбора режима работы 2Т 4Т 3 Индикатор включен режима 2Т 4 Индикатор включен режима 4Т 5 Индикатор подачи газа 6 Кнопка проверки прохождения газа 7 Индикатор холостого прогона проволоки 8 Кнопка холостого прогона проволоки 9 Индикатор перегрузки 10 Индикатор перегрева 11 Индикатор включен режим VRD 12 Кнопка включения режима VRD 13 Индикатор газ перекрыт 14 Индикатор протяга проволоки при включенном режиме 4Т 15 Кнопка включения режима подачи газ проволока 16 Кнопка включения режима подачи проволока газ 17 Индикатор подача газа 18 Ручка выбора значение параметра 19 Цифровой индикатор отображает амперы скорость и задержку по времени 20 Индикатор показание цифрового индикатора сварочный ток 21 Индикатор показание цифрового индикатора скорость подачи проволоки 22 Индикатор показание цифрового индикатора задержка по времени 23 Цифровой индикатор вольтметра 24 Индикатор показание цифрового индикатора напряжение 25 Кнопка выбора режима сварка ММА MIG MAG 26 Индикатор режим сварки MIG MAG 27 Ручка выбора значение параметра 16
