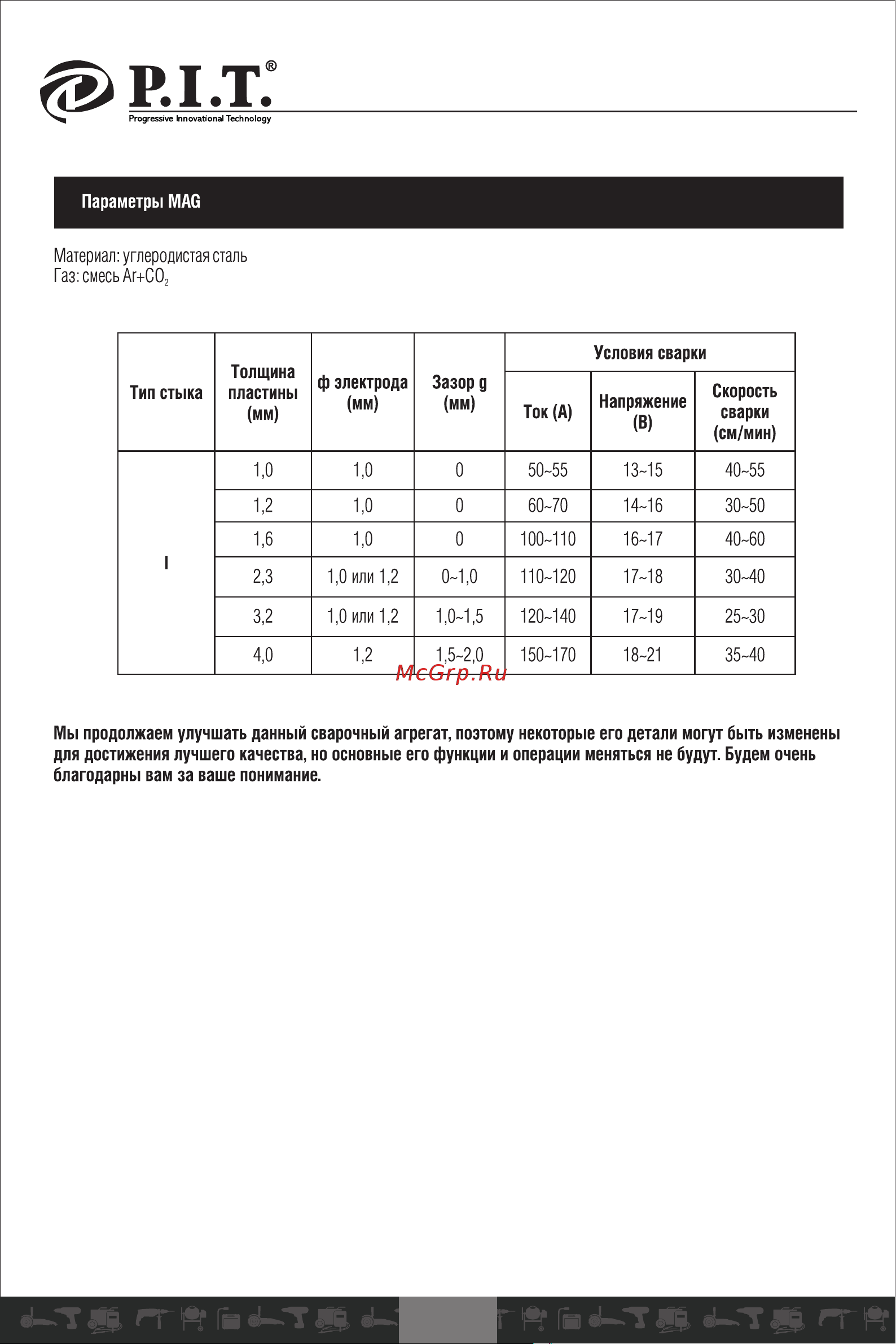

СВАРОЧНЫЙ ПОЛУАВТОМАТ Параметры МАО Материал углеродистая сталь Газ смесь Аг СОг Условия сварки Толщина Тип стыка пластины мм ф электрода Зазор д мм мм Ток А Напряжение В Скорость сварки см мин 1 0 1 0 0 50 55 13 15 40 55 1 2 1 0 0 60 70 14 16 30 50 1 6 1 0 0 100 110 16 17 40 60 2 3 1 0 или 1 2 0 1 0 110 120 17 18 30 40 3 2 1 0 или 1 2 1 0 1 5 120 140 17 19 25 30 4 0 1 2 1 5 2 0 150 170 18 21 35 40 1 Мы продолжаем улучшать данный сварочный агрегат поэтому некоторые его детали могут быть изменены для достижения лучшего качества но основные его функции и операции меняться не будут Будем очень благодарны вам за ваше понимание 24
