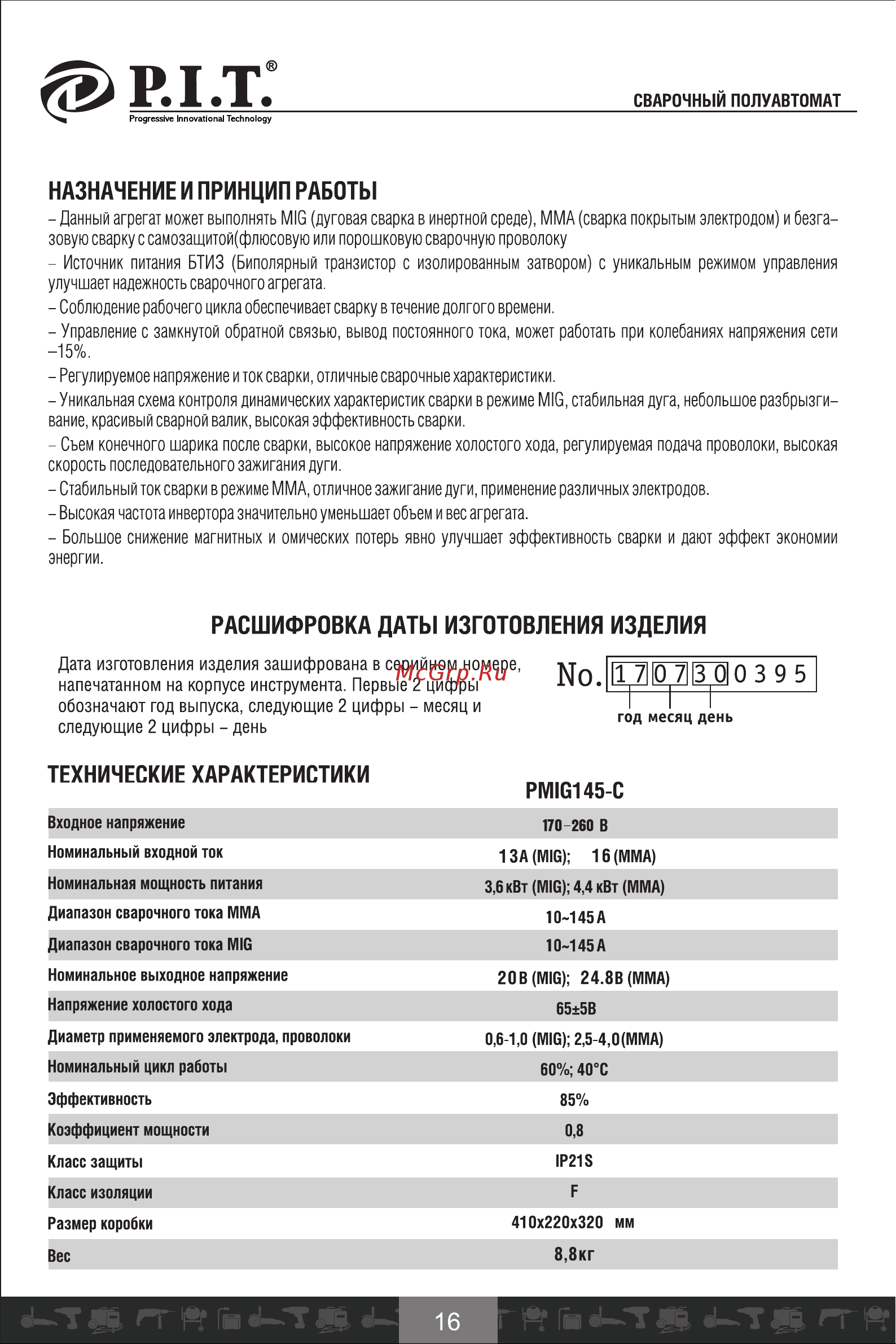

EiX СВАРОЧНЫЙ ПОЛУАВТОМАТ НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ Данный агрегат может выполнять MIG дуговая сварка в инертной среде ММА сварка покрытым электродом и безгазовую сварку с самозащитой флюсовую или порошковую сварочную проволоку Источник питания БТИЗ Биполярный транзистор с изолированным затвором с уникальным режимом управления улучшает надежность сварочного агрегата Соблюдение рабочего цикла обеспечивает сварку в течение долгого времени Управление с замкнутой обратной связью вывод постоянного тока может работать при колебаниях напряжения сети 15 Регулируемое напряжение и ток сварки отличные сварочные характеристики Уникальная схема контроля динамических характеристик сварки в режиме МIG стабильная дуга небольшое разбрызги вание красивый сварной валик высокая эффективность сварки Сьем конечного шарика после сварки высокое напряжение холостого хода регулируемая подача проволоки высокая скорость последовательного зажигания дуги Стабильный ток сварки в режиме ММА отличное зажигание дуги применение различных электродов Высокая частота инвертора значительно уменьшает обьем и вес агрегата Большое снижение магнитных и омических потерь явно улучшает эффективность сварки и дают эффект экономии энергии РАСШИФРОВКА ДАТЫ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЯ Дата изготовления изделия зашифрована в серийном номере уд напечатанном на коопусе инстпумента Пеовые 2 иисбоы 1 1 71 03 9 5 1 1 1 год месяц день обозначают год выпуска следующие 2 цифры месяц и следующие 2 цифры день ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PMIG145 C Входное напряжение ПО 260 В Номинальный входной ток 13А MIG 16 ММА Номинальная мощность питания 3 6 кВт MIG 4 4 кВт ММА Диапазон сварочного тока ММА 10 145 А Диапазон сварочного тока MIG 10 145 А Номинальное выходное напряжение 20В MIG 24 8В ММА Напряжение холостого хода 65 5В Диаметр применяемого электрода проволоки 0 6 1 0 MIG 2 5 4 0 ММА Номинальный цикл работы 60 40 С Эффективность 85 Коэффициент мощности 0 8 Класс защиты IP21S Класс изоляции F Размер коробки 410x220x320 мм 8 8кг Вес 16
