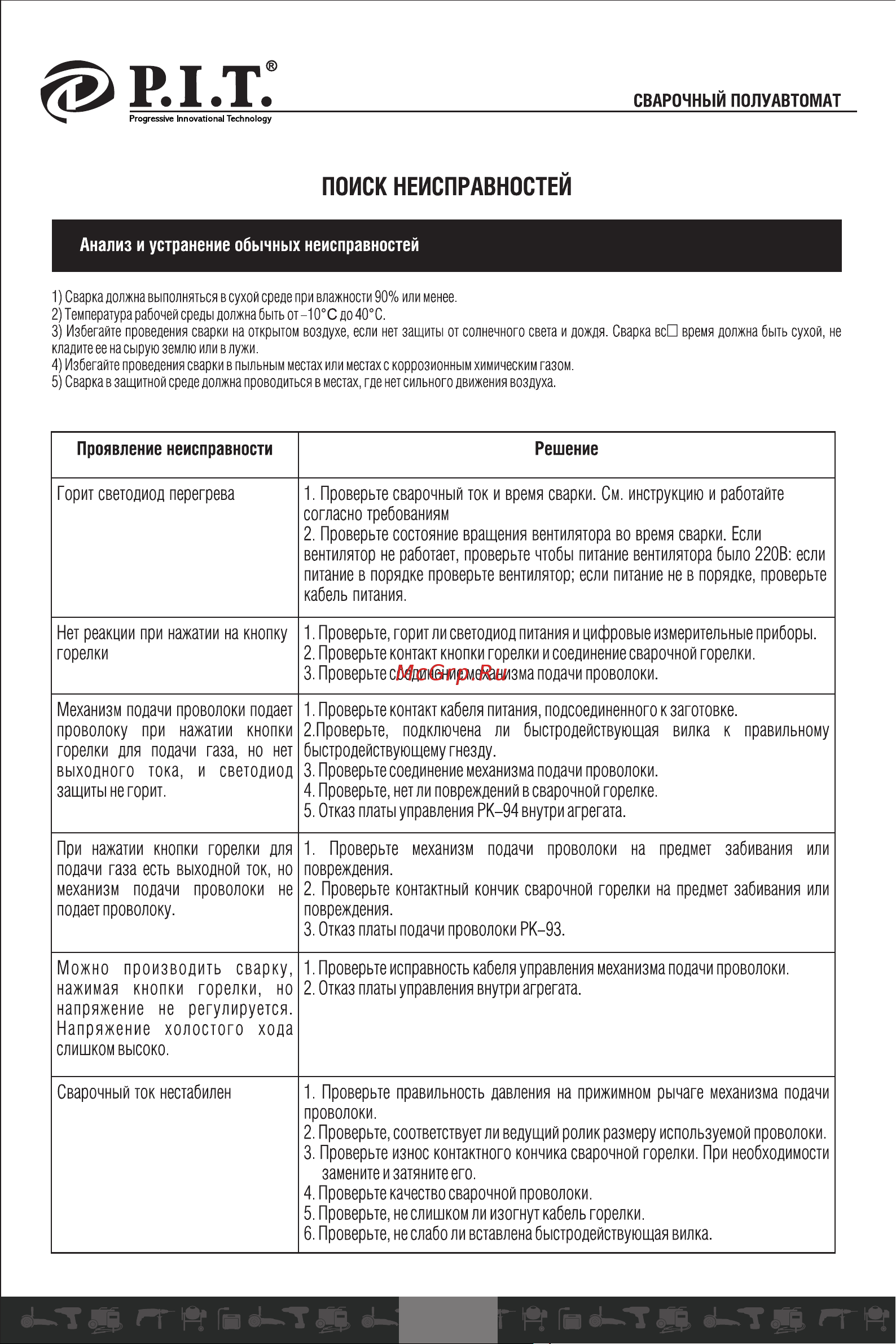

СВАРОЧНЫЙ ПОЛУАВТОМАТ ПОИСК НЕИСПРАВНОСТЕЙ Анализ и устранение обычных неисправностей 1 Сварка должна выполняться в сухой среде при влажности 90 или менее 2 Тем перату ра рабочей среды должна быть от 10 С до 40 С 3 Избегайте проведения сварки на открытом воздухе если нет защиты от солнечного света и дождя Сварка всО время должна быть сухой не кладите ее на сырую землю или в лужи 4 Избегайте проведения сварки в пыльным местах или местах с коррозионным химическим газом 5 Сварка в защитной среде должна проводиться в местах где нет сильного движения воздуха Проявление неисправности Решение Горит светодиод перегрева 1 Проверьте сварочный ток и время сварки См инструкцию и работайте согласно требованиям 2 Проверьте состояние вращения вентилятора во время сварки Если вентилятор не работает проверьте чтобы питание вентилятора было 220В если питание в порядке проверьте вентилятор если питание не в порядке проверьте кабель питания Нет реакции при нажатии на кнопку горелки 1 Проверьте горитли светодиод питания и цифровые измерительные приборы 2 Проверьте контакт кнопки горелки и соединение сварочной горелки 3 Проверьте соединение механизма подачи проволоки Механизм подачи проволоки подает 1 Проверьте контакт кабеля питания подсоединенного к заготовке проволоку при нажатии кнопки 2 Проверьте подключена ли быстродействующая вилка к правильному горелки для подачи газа но нет быстродействующему гнезду выходного тока защиты не горит и светодиод 3 Проверьте соединение механизма подачи проволоки 4 Проверьте нет ли повреждений в сварочной горелке 5 Отказ платы управления РК 94 внутри агрегата При нажатии кнопки горелки для 1 Проверьте механизм подачи проволоки на предмет забивания или подачи газа есть выходной ток но повреждения механизм подачи проволоки подает проволоку не 2 Проверьте контактный кончик сварочной горелки на предмет забивания или повреждения 3 Отказ платы подачи проволоки РК 93 Можно производить нажимая кнопки сварку 1 Проверьте исправность кабеля управления механизма подачи проволоки горелки но 2 Отказ платы управления внутри агрегата напряжение не регулируется Напряжение холостого хода слишком высоко Сварочный ток нестабилен 1 Проверьте правильность давления на прижимном рычаге механизма подачи проволоки 2 Проверьте соответствует ли ведущий ролик размеру используемой проволоки 3 Проверьте износ контактного кончика сварочной горелки При необходимости замените и затяните его 4 Проверьте качество сварочной проволоки 5 Проверьте не слишком ли изогнут кабель горелки 6 Проверьте не слабо ли вставлена быстродействующая вилка 23
